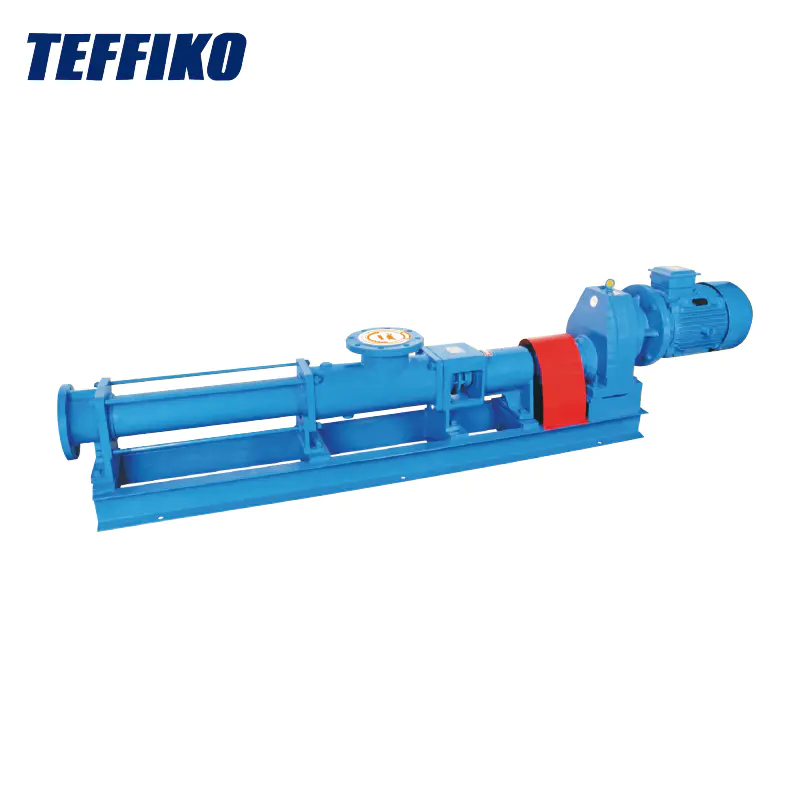

Teffike mota orokorreko torloju bakarreko ponpa egokiak dira lan baldintza hauetarako:
● Goi mailako garraioa - biskositate komunikabideak: komunikabideen biskositatea 20.000 eta 200.000 MPA · s bitartekoa da, ponparen tamainaren arabera.
● Partikula edo zuntz sendoak dituzten komunikabideen garraioa: partikulen gehienezko tamaina 16 mm da, zuntz luzeena 100 mm da. Eduki solidoa, oro har,% 40 da, eta komunikabideetan solidoa hauts formularioan dagoenean,% 60 edo are handiagoa izan daiteke.
● Garraio jarraitua eta egonkorra: ez dago ponpak elkarrekikotasunen antzeko aldaketarik.
● Baxua - Agitazio Garraioa: ez du komunikabideen berezko egitura kaltetzen.
● Zarata baxuko baldintzak asetzea.

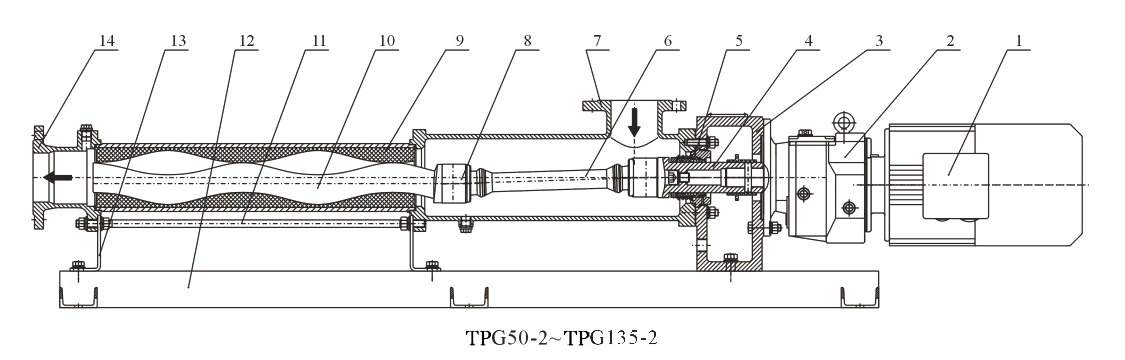

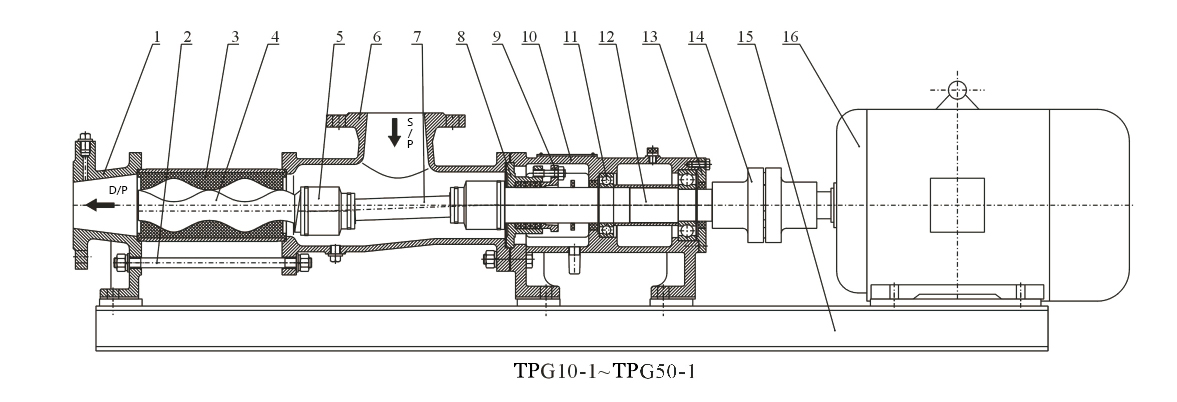

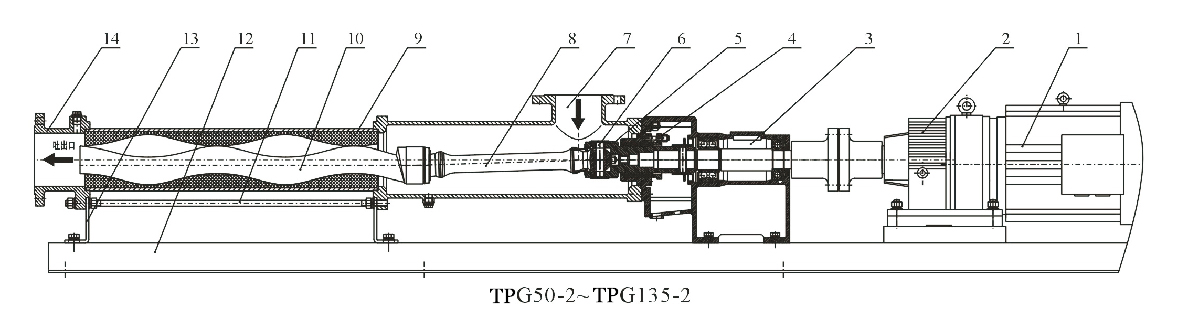

Torta bakarreko ponpa-egitura-diagramak
1.Dice Body 3.Stor 3.Stor 3.Strator 3.Seversal Bateratzea.
1.Motor 2.Gearbox 3.Bearing Fotogentea 4.Paxing Seal Component 5.Exkession Secte 6.univetroa Osagai bateratua 7.Suctions Chamber 8.Connecting Rod 9.stator 10.tie 11.tie 11.Support oinak 14.disargeko gorputza
1.Motor 2.GearBox 3.Direct-konexio laguntza 4.Ezterretako zigilua 5.Cechanical Sear Muntatzeko 6.Konektatu 7. Ebakuntza-ganbera 8.univiversal Botar Muntbly 9.Tor 10.tie 11.Base 13.Support oinak 14.disargeko gorputza
Aplikazio-eremuak
● Ingurumena babesteko eremua: industria eta etxeko estolderia garraiatzeko egokia da, baita lohiak ere - partikula solidoak eta zuntz motzak dituzten ur zuriboak.
● Ontzigintza industria: ontzien beheko garbiketa eta garraiatzeko erabilitakoak, hala nola olioa - ur nahasketak, olio lohiak eta estolderia koipetsuak.
● Petrolioaren industria: petrolio gordinak, olioa - ur nahasketak eta methanoa - ur nahasketak garraiatzen ditu.
● Farmazia eta eguneroko industria kimikoa: hainbat lohi likatsu, emultsio eta pomada - kosmetika motakoak transmititu ditzake.
● Elikagaien kontserba industria: gorago, olio ederrak, eztia, marmeladak eta kremak garraiatu ditzake.
● Brewing Industry: Egokia da hartzitutako lodiak, destilatzaile lodiko aleak, janari produktuen hondakinak eta likido mukosak hainbat pikor sendo ditu.
● Eraikuntzaren industria: zementu morteroak, kare morteroak eta estaldurak bezalako substantzia pastak botatzeko eta garraiatzeko erabiltzen da.
● Meatze-industria: lurpeko urak eta lohiak husten ditu: maindireetan partikula solidoak dituen estolderia.
● Industria kimikoa: ponpa helikak hainbat esekidura, olio, lohi koloidalak eta itsasgarriak garraiatzen ditu.
● Inprimaketa eta papera - Industria egitea: biskositate handiko tintak eta PVC plastikozko pastelak transmititu ditzake.
● Galdar industrialak eta zentralak: espiral ponpa ikatza garraiatzeko erabiltzen da.
Errendimendu parametroko taulak
| Ez- | Ponpa eredua | Fluxua m³ / h | Presio mpa | Abiadura puntuaren rpm | Motor potentzia kw | net diametroa mm | Saltoki kalibrea mm | Funtzionatu |
| 1 | Tpg10-1-v | 0.1 | 0.6 | 960 | 0.55 | 25 | 25 | Garraio Pam |
| 2 | Tpg13-1-v | 0.4 | 0.6 | 960 | 0.55 | 25 | 25 | Garraio Pam |
| 3 | Tpg15-1-v | 0.6 | 0.6 | 960 | 0.75 | 25 | 25 | Garraio Pam |
| 4 | TPG20-1-V | 0.8 | 0.6 | 960 | 0.75 | 25 | 25 | Garraio Pam |
| 5 | Tpg25-1-v | 2 | 0.6 | 960 | 1.5 | 32 | 25 | Garraio lohia |
| 6 | TPG30-1-V | 5 | 0.6 | 960 | 2.2 | 50 | 40 | Garraio lohia |
| 7 | Tpg35-1-v | 8 | 0.6 | 960 | 3 | 65 | 50 | Garraio lohia |
| 8 | Tpg40-1-v | 12 | 0.6 | 960 | 4 | 80 | 65 | Garraio lohia |
| 9 | Tpg50-1-v | 20 | 0.6 | 960 | 5.5 | 100 | 80 | Garraio lohia |
| 10 | Tpg60-1-v | 30 | 0.6 | 960 | 11 | 125 | 100 | Garraio lohia |
TPG motako ponpa hautatzea 8 poloko motorarekin (behe-tentsioaren lehen sludge sartzearen ponpa)
| Ez- | Ponpa eredua | Fluxua m³ / h | Presio mpa | Abiadura puntuaren rpm | Motor potentzia kw | Sarrerako diametroa mm | Saltoki kalibrea mm | Funtzionatu |
| 1 | Tpg10-1-v | 0.08 | 0.6 | 720 | 0.55 | 25 | 25 | Garraio Pam |
| 2 | Tpg13-1-v | 0.3 | 0.6 | 720 | 0.55 | 25 | 25 | Garraio Pam |
| 3 | Tpg15-1-v | 0.45 | 0.6 | 720 | 0.55 | 25 | 25 | Garraio Pam |
| 4 | TPG20-1-V | 0.6 | 0.6 | 720 | 0.55 | 25 | 25 | Garraio Pam |
| 5 | Tpg25-1-v | 1.5 | 0.6 | 720 | 1.1 | 32 | 25 | Garraio lohia |
| 6 | TPG30-1-V | 4 | 0.6 | 720 | 2.2 | 50 | 40 | Garraio lohia |
| 7 | Tpg35-1-v | 6 | 0.6 | 720 | 2.2 | 65 | 50 | Garraio lohia |
| 8 | Tpg40-1-v | 9 | 0.6 | 720 | 3 | 80 | 65 | Garraio lohia |
| 9 | Tpg50-1-v | 15 | 0.6 | 720 | 4 | 100 | 80 | Garraio lohia |
| 10 | Tpg60-1-v | 25 | 0.6 | 720 | 7.5 | 125 | 100 | Garraio lohia |
| 11 | Tpg70-1-v | 40 | 0.6 | 720 | 11 | 150 | 125 | Garraio lohia |
| 12 | Tpg85-1-v | 50 | 0.6 | 720 | 15 | 150 | 150 | Garraio lohia |
| Ez- | Ponpa modua | Fluxua m³ / h | Presio mpa | Abiadura puntuaren rpm | Motor potentzia kw | net diametroa mm | Saltoki kalibrea mm | Funtzionatu |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | Garraio Pam |
| 2 | Tpg13-2-v | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | Garraio Pam |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | Garraio Pam |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | Garraio Pam |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Garraio lohia |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Garraio lohia |
| 7 | Tpg35-2-v | 8 | 1.2 | 960 | 4 | 65 | 50 | Garraio lohia |
| 8 | Tpg40-2-v | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Garraio lohia |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Garraio lohia |
| 10 | Tpg60-2-v | 30 | 1.2 | 960 | 15 | 125 | 100 | Garraio lohia |
TPG motako ponpa hautatzea 8 poloko motorra (behe-tentsioko bigarren eskailera-ponpa)
| Ez. | Ponpa eredua | Fluxua m³ / h | Presio mpa | Abiadura puntuaren rpm | Motor potentzia kw | Sarrerako diametroa mm | Saltoki kalibrea mm | Funtzionatu |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | Garraio Pam |
| 2 | Tpg13-2-v | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | Garraio Pam |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | Garraio Pam |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Garraio Pam |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Garraio lohia |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Garraio lohia |
| 7 | Tpg35-2-v | 6 | 1.2 | 720 | 3 | 65 | 50 | Garraio lohia |
| 8 | Tpg40-2-v | 9 | 1.2 | 720 | 4 | 80 | 65 | Garraio lohia |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Garraio lohia |
| 10 | Tpg60-2-v | 25 | 1.2 | 720 | 11 | 125 | 100 | Garraio lohia |
| 11 | Tpg70-2-v | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Garraio lohia |
| Ez. | Ponpa eredua | Fluxua m³ / h | Presio mpa | Abiadura puntuaren rpm | Motor potentzia kw | Sarrerako diametroa mm | Saltoki kalibrea mm | Funtzionatu |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | Garraio Pam |
| 2 | Tpg13-2-v | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | Garraio Pam |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | Garraio Pam |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | Garraio Pam |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Garraio lohia |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Garraio Sudge |
| 7 | Tpg35-2-v | 8 | 1.2 | 960 | 4 | 65 | 50 | Garraio lohia |
| 8 | Tpg40-2-v | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Garraio lohia |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Garraio lohia |
| 10 | Tpg60-2-v | 30 | 1.2 | 960 | 15 | 125 | 100 | Garraio lohia |
TPG motako ponpa hautatzea 8 polo motorekin (Bigarren etapa lohi-ponpa bat)
| Ez- | Ponpa eredua | Fluxua m³ / h | Presio mpa | Abiadura puntuaren rpm | Motor potentzia kw | Sarrerako diametroa mm | Saltoki kalibrea mm | Funtzionatu |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | Garraio Pam |
| 2 | Tpg13-2-v | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | Garraio Pam |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | Garraio Pam |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Garraio lohia |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Garraio lohia |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Garraio lohia |
| 7 | Tpg35-2-v | 6 | 1.2 | 720 | 3 | 65 | 50 | Garraio lohia |
| 8 | Tpg40-2-v | 9 | 1.2 | 720 | 4 | 80 | 65 | Garraio lohia |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Garraio lohia |
| 10 | Tpg60-2-v | 25 | 1.2 | 720 | 11 | 125 | 100 | Garraio lohia |
| 11 | Tpg70-2-v | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Garraio lohia |
