API 610 estandar nagusi gisa balio du petrokimiko, petrolio-gas eta industria kimikoko ponpa zentrifugo horizontaletarako. Arau honek hiru oinarrizko konfiguraziotan sailkatzen ditu ponpa zentrifugo industrialak: OH ponpak gainezka, BB errodamenduen arteko ponpak eta VS esekitako ponpa bertikalak. API 610-rekin bat datozen ponpetan I+G eta fabrikazio-esperientzia sakonarekin, Teffiko-k fluidoen garraiorako soluzio oso fidagarriak eskaintzen ditu hainbat industriarentzat, egitura-diseinu estandarizatuaren bidez eta funtzionamendu-baldintza zorrotzetara egokitzeko esperientzia aberatsaren bidez.

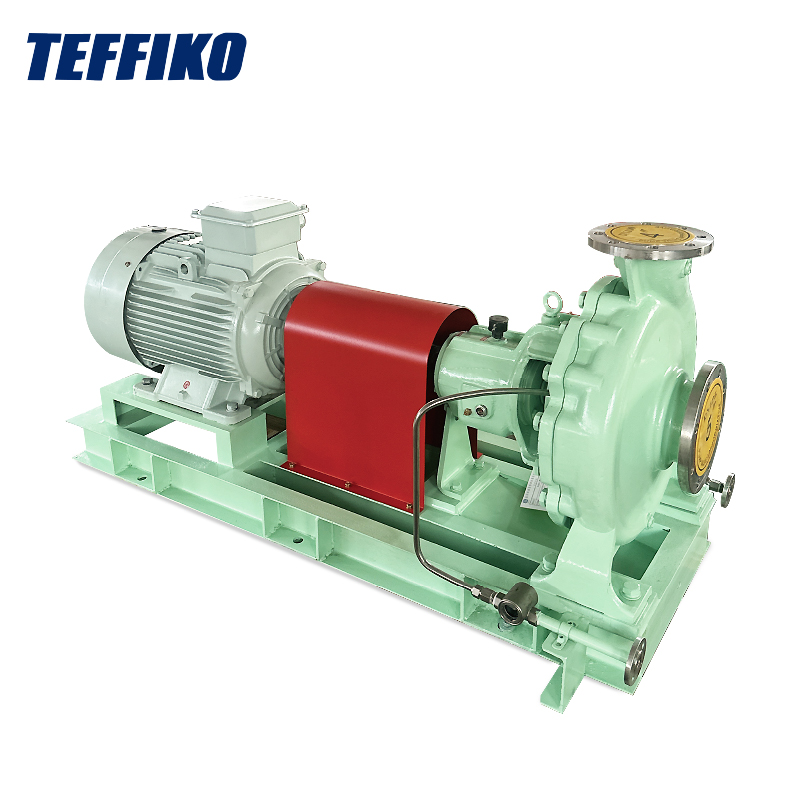

OH (Gehiegizko Ponpa):Impulsea ponparen ardatzaren amaieran muntatuta dago, errodamenduen karkasatik kanpo kantilevered. Errodamendu-multzoa prozesuko fluidotik guztiz isolatuta dago. Ohiko ponpa horizontal arina da.

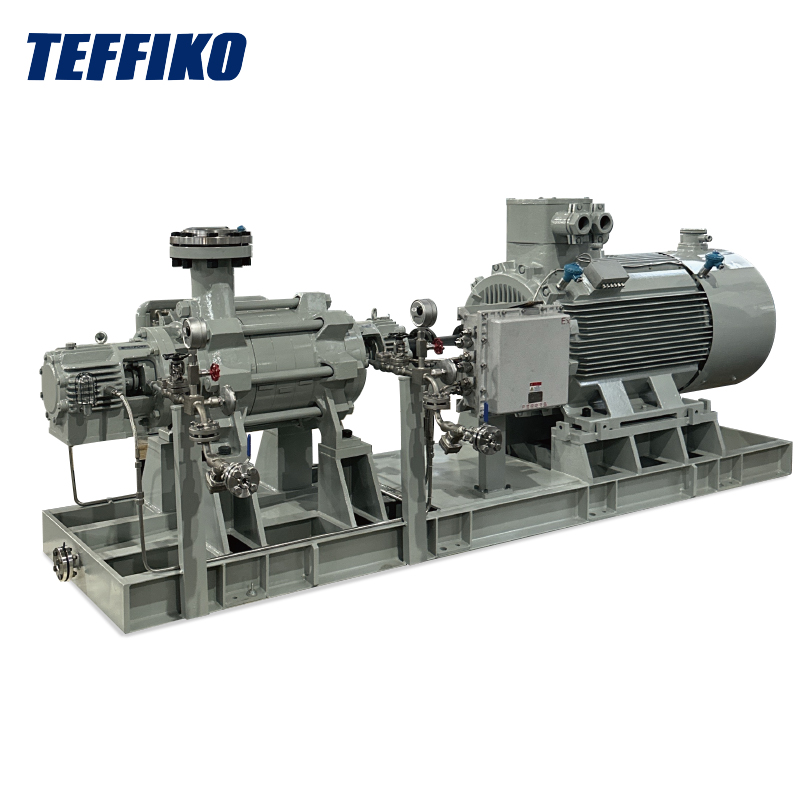

BB (Rodamenduen arteko ponpa):Bulatzailea euskarri-egitura simetrikoa duten bi errodamendu-multzoen artean dago, eta horrek asko hobetzen ditu errotorearen oreka eta euskarri orokorraren zurruntasuna funtzionamendu-baldintza zorrotzetarako.
VS (ponpa eseki bertikala):Ponparen ardatza eta bultzatzailea bertikalki esekita daude eta garraiatutako fluidoan murgilduta daude. Gehienbat ur sakon bertikalean eta tangetan garraio agertokietan aplikatzen da eta ez da dokumentu honetan zehatz-mehatz aztertuko.
Aztarna txikiko egitura orokorra trinkoa, espazio mugak dituzten proiektuetarako egokia; mantentze-eragiketa errazak; zigilu mekanikoen eta bultzagailuen ikuskapen egokia eta ordezkatzea, eta horrek geldialdi-denbora nabarmen murrizten du; egokia presio egonkorreko eta karga hidrauliko moderatuko baldintzetarako, eta egokitzapen bikaina erakusten du zerbitzu-zerbitzuetarako.
Erdi-egiturak mugatuta, ardatzaren desbideratze-arrisku handia sortzen da bulkagailu-diametro handietan eta presio handiko baldintzetan, eta horrek gehiegizko bibrazioak erraz sor ditzake. Ez da egokia fluxu handiko, tenperatura altuko eta presio handiko etengabeko ekoizpen astuneko sistemetarako. Bizitza laburra eta zigiluen higadura azkarra ditu epe luzeko funtzionamendu baldintza gogorretan.
Landare-zerbitzuetako ur-garraioa, erreaktibo kimikoak dosifikatzea, hidrokarburo arin-transferentzia, prozesu-fluidoen garraio osagarria eta beste betebehar ez-kritikoak, tarteka edo karga baxuko beste eginkizun batzuk.
Errotorearen euskarriaren diseinu simetrikoak karga-moldagarritasun handia eta ardatzaren egonkortasun oso handia ahalbidetzen du; tenperatura altuko eta presio handiko baldintzetan epe luzerako funtzionatzeko gai den ardatzaren karga dinamiko baxuekin; Errotorearen indar orekatuek ekipoen bibrazioa eta bultzada axiala modu eraginkorrean murrizten dituzte, OH ponpekin alderatuta, egonkortasun operatiboa askoz handiagoa eskainiz.
Ekipoen pisu handiagoa, aztarna handiagoa eta ekipamenduaren oinarri sendo eta sendoen eskakizunak; egitura sofistikatuak eta konplexuak, batez ere etapa anitzeko BB ponpetarako; desmuntatze- eta mantentze-prozedura astunak mantentze-lan karga handiarekin eta instalazioan lerrokatze-zehaztasunerako baldintza zorrotzekin.
Petrolio-gas distantzia luzeko hodi bidezko garraioa, petrolio-eremuko ura-injekzio-sistemak, findegiko amina-likidoen zirkulazioa, tenperatura altuko dorre-beheko isurketa, galdararen elikadura-ura presioa eta etengabeko produkzio-eginkizun kritikoak.
Bi ponpa-moten hardware-konfigurazioak, errendimendu- eta funtzionamendu-mantentze-desberdintasunak azkar bereizteko, API 610 estandarraren araberako konparazio-taula osoak hautapen-parametroak biltzen ditu:
| Konparazio elementua | OH Ponpa Ganga | BB Errodamenduen arteko ponpa |
|---|---|---|
| Ardatz eusteko metodoa | Erdi bakarreko euskarria | Euskarri simetriko bikoitza |
| Aztarna eta Fundazioa | Tamaina trinkoa oinarri sinplearekin | Tamaina handia oinarri sendotua behar du |
| Presioa manipulatzeko gaitasuna | Presio moderatua egiteko egokia | Presio altuko / ultra-altukoetarako egokia |
| Emaria Ahalmena | Emaria baxu-ertaina | Emari ertain-altuko karga-tolerantzia handikoa |
| Mantentzeko erraztasuna | Egitura sinplea mantentze erosoarekin | Egitura konplexua mantentze-prozedura zabalekin |
| Karga axiala eta deformazioa | Ardatzaren desbideratzea gertatzen da; egonkortasun moderatua | Deformazio nabarmenik gabeko karga orekatuak |
| Errotoreen dinamikaren errendimendua | Zurruntasun-marjina mugatua biraketa-abiadura nahiko baxuarekin | Zurruntasun nahikoa, bibrazio baxua eta egonkortasun handia |
| Errodamendu mota | Bola / arrabolen marruskaduraren aurkako errodamenduak | Bultzada-errodamenduak |
| Zigiluaren konfigurazioa | Ohiko kartutxo bakarreko / bikoitzeko zigilu mekanikoak | Flush motako / tandem presio handiko zigiluak |
| Erabiltzen diren materialak | 316 altzairu herdoilgaitza, duplex altzairu herdoilgaitza | Altzairu kromatua, Inconel, Hastelloy |
Kostu baxuko, funtzionamendu erosoa eta espazio mugatua duten mantentze-lanak egiten dituzten proiektuetarako, presio ertain eta baxuko, emari txiki eta ertaineko zerbitzu-zerbitzu osagarrien baldintzetan, hobesten dira OH gainazaleko ponpak. Tenperatura altuko, presio handiko eta fluxu handiko baldintzetara jasaten diren etengabeko produkzio-unitate kritikoetarako, ekipoen egonkortasunerako eskakizun zorrotzak, hutsegite-tasa baxua eta zerbitzu-bizitza luzea, errodamenduen arteko BB ponpak hartu behar dira. Benetako ponpa hautatzeak parametroen ebaluazio integrala eskatzen du, hala nola, korrosibitate ertaina, biskositatea eta abiarazte-gelditze maiztasuna ekipoen fidagarritasuna eta proiektuaren ekonomia orekatzeko.
