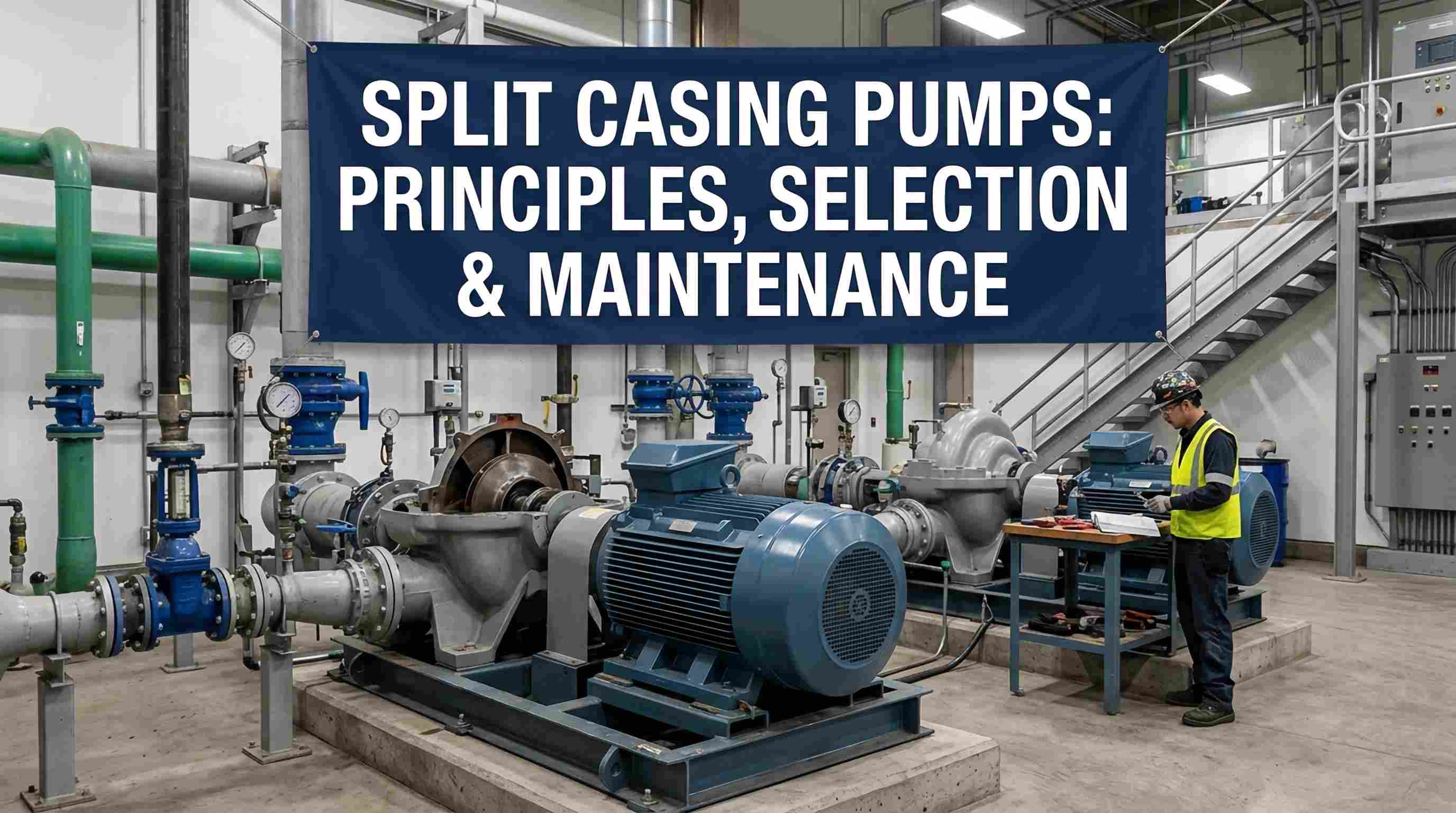

Karkasa zatitutako ponpak (karkasa zatitutako ponpak, karkasa zatitutako ponpa zentrifugoak) industria eta zibileko aplikazioetarako fluidoak garraiatzeko oinarrizko ekipoak dira. Ponparen karkasa zatigarriak, emari-tasa handiak, egonkortasun handia eta mantentze errazak dituztenez, oso zabalduta daude udal ingeniaritzan, suteen babesean, berokuntza-aireztapenean eta aire girotuan (HVAC), elektrizitate-sorkuntzan, industria kimikoan, nekazaritza eta beste sektore batzuetan, 24 orduko etengabeko ura garraiatzeko baldintzetarako hobetsitako ponpa mota gisa. Gida honek sistematikoki bereizten ditu karkasa zatitutako ponpen oinarrizko ezagutzak ereduen aukeraketa azkarra, funtzionamendu estandarizatua eta mantentze-lanak errazteko.
Karkasa zatitutako ponpa ponpa zentrifugo bat da, zeinaren karkasa horizontalki edo bertikalki zatitu daitekeen erdiko lerroan zehar. Bere abantailarik handiena da barneko osagaiak bonba karkasa zuzenean irekiz hodiak edo motorrak kendu gabe mantentze-lanak egin daitezkeela, eragiketa eta mantentze-kostuak asko murriztuz. Ohiko industria zatitutako karkasa ponpek etapa bakarreko xurgapen bikoitzeko egitura hartzen dute. Aldebiko ura hartzeak bultzada axiala orekatzen du, bibrazio baxua, zarata baxua eta hutsegite tasa baxuak eragiten ditu, epe luzerako etengabeko funtzionamendurako egokiak izanik.
Oinarrizko abantailak: mantentze erosoa, eraginkortasun handia eta energia aurreztea emari handietan, funtzionamendu egonkorra, materialaren moldagarritasun zabala, aplikazio unibertsala hainbat eszenatokitan eta iraunkortasun handiagoa ohiko ponpa zentrifugoekin alderatuta.
Zatitutako karkasa ponpen funtsezko osagaiak ponpa zatitu daitekeen karkasa, xurgapen bikoitzeko bulkada, ponparen ardatza, errodamenduak, zigilatzeko gailuak eta boluta dira, elkarrekin lan egiten dutenak ura garraiatzeko eraginkorra emateko. Ponpak indar zentrifugoan oinarrituta funtzionatzen du: fluidoa ponpa-ganberara sartzen da bi sarrera-portetatik. Abiadura handiko errotagailuak energia mekanikoa energia zinetiko fluido bihurtzen du. Fluidoa moteldu egiten da boluten barruan, non energia zinetikoa presio-energia bihurtzen den, eta presiodun fluidoa isurtzen da ur-zirkulazioa osatzeko. Aldebiko sarrera-egiturak ardatzaren bultzada orekatzen du eta ekipoen bizitza luzatzen du.
Karkasa zatitu ponpak bi kategoria nagusitan banatzen dira karkasa zatitzeko metodoetan oinarrituta, bakoitza lan-baldintza ezberdinekin bat datorrena:
Egitura sendoa eta mantentze espazio zabala dituen merkatuko eredu nagusia. Emari handiko lan-baldintzetarako egokiak dira, oso erabiliak dira udaleko ur-horniduran, zentral elektrikoan hozteko, eraikinen AHT, nekazaritza-lurren ureztatze eta suteen ur horniduran.
Diseinu bertikal trinkoa, solairu gutxieneko espazioa hartzen duena. Makina-gela estuetarako eta trinkoki antolatutako ekipamendu-eremuetarako aproposa, lurpeko ponpa-etxeetan, ontzien ura zirkulatzeko sistemetan eta kimiko tailer txikietan aplikatzen dira.
Buruari dagokionez, karkasa zatitutako ponpak etapa bakarreko ponpak (emari handiko ohiko aplikazioak, buru ertaineko aplikazioak) eta etapa anitzeko ponpak (distantzia luzeko garraioa buru-eskakizun handiak dituztenak) sailkatzen dira.
Eredu zehatzak hautatzea bost oinarrizko parametrotan oinarritzen da:
Instalazio-prozedurek zimenduen bibrazio moteltzea behar dute, ponparen ardatzaren eta motorren arteko lerrokadura zehatza eta sarrerako eta irteerako ataketan konektore malguak behar dituzte kanalizazio-esfortzuak ponparen karkasan ez edukitzea. Ponpa abiarazi baino lehen lehentatu eta guztiz aireztatu behar da; Debekatuta dago urik gabe lehorrean ibiltzea. Instalatu ondoren, egin jog probak. Eragiketa formala onartzen da zarata anormala eta zero isurketa egiaztatu ondoren.
Abantailak: Mantentze-lan sinplea, ura garraiatzeko eraginkortasun handia, funtzionamendu egonkorra, iraunkortasun handia eta hainbat lan-baldintzarekin bateragarritasun zabala.
Desabantailak: hasierako kontratazio kostu handiagoa ponpa zentrifugo estandarrak baino; modelo horizontalek instalaziorako espazio nahikoa eskatzen dute; osoa desmuntatzeko eta berritzeko teknikari profesionalak behar dira.
Egin aldian-aldian ikuskapenak ihesak, bibrazio anormalak eta gainberotzea; lubrifikatu errodamenduak eta lotu torlojuak aldian-aldian; kare-ezkar garbia bultzatzaileetan hiru hilean behin; ordeztu zahartutako osagaiak urteko makinen berrikuntzetan.
Ohiko akatsen konponbideak:
Karkasa zatituen ponpak zabaltzen dira udaleko ur-hornikuntzan eta drainatzean, suteen aurkako sistemetan, HVAC, industria-ekoizpenean, energia-sorkuntzan, nekazaritza-ureztatzeko, itsasontzi-sistemetan eta beste esparru batzuetan. Ponpa zentrifugo arruntekin alderatuta, hodiak desmuntatu gabe mantentzea ahalbidetzen dute, errendimendu egonkorra eta iraunkorra eskaintzen dute eta epe luzerako funtzionamendu eta mantentze-kostuak murrizten dituzte, eskala handiko fluidoen etengabeko garraiorako eszenatokietarako egokiago bihurtuz. Lan-baldintza parametroetan eta mantentze estandarizatuetan oinarritutako ereduen hautaketa zehatzak ekipoen funtzionamendu-eraginkortasuna eta zerbitzu-bizitza maximizatu ditzake epe luzeko mantentze-gastuak murrizten dituen bitartean.
TEFFIKOEraginkortasun handiko, energia aurrezteko, zarata baxuko, egonkorrak eta mantentze-errazak diren karkasa zatitutako ponpak garatzen ditu, diseinu hidrauliko helduen eta doitasuneko fabrikazio-prozesuen bidez. Markak fluidoen garraio integraleko soluzio integralak eskaintzen ditu udal, industria, HVAC, energia elektrikoa eta bestelako industrietan lan-baldintza konplexuetara egokituta, kostu handiko errendimenduarekin.
