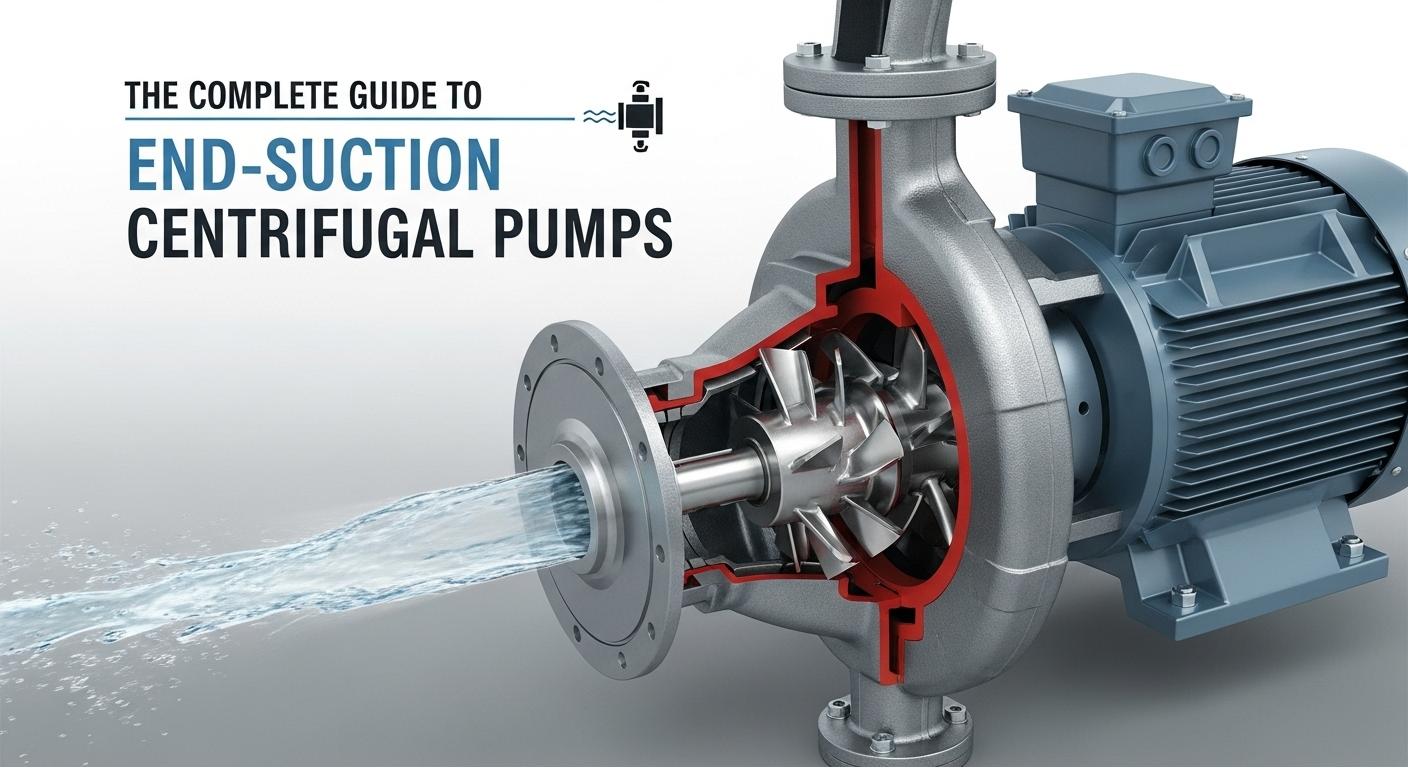

Amaierako Zentrifugo Ponpak egiteko gida osoa

I. Oinarrizko oinarrizko ponpak oinarrizko ulermena

Adar gako gisaPonpa zentrifugoak, Amaierako zigor zentrifugoen ponpak industria-produkzioan eta instalazio zibiletan fluidoen transferentziarako oinarrizko indar bihurtu dira, beren egitura trinkoari eta eraginkortasun bikainari esker. Zirkulazio ertainetik, hiri-ur hornidurarako eta presio euskarritik, HVAC sistemetan eta larrialdietako uren transferentziaren trukea suteen aurkako eszenatokietan, oso erabiliak dira, hala nola petrokimikoak, udal ingeniaritza eta energia elektriko gisa.

II. Amaierako Zentrifugo Ponpak Egitura eta Lan Printzipioa

1. Oinarrizko osagaien oinarrizko analisi funtzionala

• Xurgapen eta alta osagaiak: Xurgapen-brida ponpa-karkarraren mutur batean kokatzen da, ur-sarrerako diseinu axial bat hartuz fluidoaren sarrerako erresistentzia murrizteko; Deskargatzeko brida 90 ° angelu bertikalean banatzen da, xurgapenaren muturrean, kanalizazioaren diseinua erraztuz.
• Aktibatzaile eta ponpa-karkasa: Inpeller energia transferentziaren muina da, gehienetan diseinu itxia (batez ere altzairu herdoilgaitzez egina), fluidoaren gainean indar zentrifugoak egiten dituena abiadura handiko biraketa bidez; Bolako itxurako ponpa-karkak fluidoen energia zinetikoa presio-energia bihurtzen du presio transferentzia lortzeko.
• Ardatz sistema eta zigilatzea: Pump Shaft-ek bultzadorea motorra lotzen du eta biraketa-potentzia transmititzen du; Zigilu mekanikoek edo ontziratze zigiluek isurketa fluidoen ihesak ekiditen dituzte, estutasun operatiboa bermatuz.
• Laguntza eta gidaritza: Errodamenduko etxebizitzak ardatz sistema onartzen du marruskadura birakaria murrizteko; Motorra motor asinkroniko estandarra da batez ere, akoplamendu edo konexio zuzen batek bultzatutako eskakizun desberdinetara egokitzeko.

2. Hiru etapako lan printzipioa

• Xurgapen fasea: Motorra abiatzen denean, bultzadorea biratzeko gidatzen du, bultzatzailearen erdialdean presio baxuko eremua sortuz. Likidoa ponparen barrunbean sartzen da presio atmosferikoaren azpian.
• Azelerazio fasea: Fluidoa pala impeter kanaletan sartu ondoren, erradikalki kanpora mugitzen da indar zentrifugoaren arabera, abiadura eta energia zinetikoaren gehikuntza nabarmena duena.
• Presurizazio eta alta etapa: Abiadura handiko fluidoa bolatean sartzen denean, fluxu kanalaren zeharkako eremua pixkanaka zabaltzen da pixkanaka, fluxuaren abiadura murriztuz eta energia zinetikoa presio estatiko bihurtzen da. Azkenean, fluidoa xede-hoditeriari ematen zaio isurketa bridaren bidez.

III. Amaierako Zentrifude Ponpen errendimenduaren ezaugarriak

1. Gako errendimendu parametroen interpretazioa

Amaierako Zentrifugo ponpen oinarrizko errendimenduaren parametroek beren aplikazioen agertokiak zehazten dituzte: fluxu-tasaren tartea normalean 5-1000 m³ / h da, fluxu ertaineko transferentziaren beharrei erantzuteko; Burua, oro har, 10-200 m da, buruko baldintza baxuetara egokitzeko egokia; Eraginkortasuna% 75era% 75era iritsi daiteke, energia aurrezteko efektu garrantzitsuak dituena; Beharrezkoa den xurgapen positibo garbia (NPSHR) txikia da, xurgapen-kanalizazioan instalazioaren altuera murrizketak murriztuz.

2. Hiru abantaila oinarrizkoak

• Eraginkortasun eta energia aurreztea: Diseinu hidrauliko optimizatuak energia bihurtzeko galera gutxitzen du. Enpresa kimiko batek bere ponpa zaharrak ponpa hauekin ordezkatu ondoren, urtero 50.000 kWh elektrizitate baino gehiago aurreztu zuen unitate bakar batek.
• Mantentze erraza: Osagaiek normalizazio maila handia dute. Zigilu mekanikoek ordezkatzeak ez du ponpa osoa desmuntatzen, batez besteko mantentze-denbora% 40 murriztuz, antzeko ponpekin alderatuta.
• Aplikazioen moldagarritasun zabala: Aktibatzaile materialak ordezkatuz (adibidez, Hastelloy, Titanium Aleazioa), euskarri bereziak transferi ditzake, hala nola azido-oinarriaren soluzioak eta trazatutako partikulak dituzten estolderia.

IV. Hautaketa muturreko zentrifugo ponpak hautatzeko puntu nagusiak

1. Aurretiazko parametroen ikerketa

Bi dimentsio argitu behar dira:

• Ezaugarri ertainak: Egokia da <200 CST eta eduki sendoa duten biskositatea eta% 5; Materialen hautaketa euskarriaren korrosibotasunari dagokio.
• OBaldintzak: Diseinu-fluxuaren tasa, burua kalifikatutako burua, tenperatura ertaina eta sistemaren presioa. Bereziki, xurgapen positibo garbiaren irekia (NPSHA) kalkulatu behar da NPSHA> NPSHR + 0,5 m-ko segurtasun-marjina ziurtatzeko.

2. Hautaketa prozesua desegitea

1. Oinarrizko parametroak zehaztea: Markatu fluxu-tasa (ohiko / gehienezko funtzionamendu baldintza) eta buru (% 10 -15% 10eko pipeline galera kontuan hartuta) prozesuaren eskakizunetan oinarrituta.
2. Lotu ponpa ereduaren zehaztapenak: Erreferentzia Ponpa fabrikatzailearen errendimenduaren kurba eta hautatu Eragiketa puntua eraginkortasun puntu onenaren% 10 barruan erortzen den ereduak (BEP).
3. Motor eta osagarriak berretsi: Hautatu motor bat ponpa ardatzaren potentziaren arabera (% 10 -15% potentzia marjina erreserbatuta), leherketa-froga edo motor arruntak aukeratuz; Lotu kanalizazio osagarriak, hala nola, balbulak eta iragazkiak.
4. Azken materiala egiaztatzea: Komunikabide korrosiborako, egiaztatu ponpa-karkasa (adibidez, 304/136l altzairu herdoilgaitza) eta inpelster materialek korrosioarekiko erresistentzia baldintzak betetzen dituzten ala ez.

V. Aplikazio-eremuak

1. Oinarrizko eszenatokiak industria ekoizpenean

• Industria kimikoa: Disolbatzaile organikoak transferitzen ditu, hala nola metanola eta etilenozlia glikola edo azido / alkali irtenbide diluituak; Korrosioarekiko erresistentzien materialez egindako ponpa-estalkiak behar dira.
• Energia industria: Galdararen ekipamendu osagarrietan eta lohiak transferitzeko uraren zirkulazioa hozteko erabiltzen da desulfurizazio sisteman; Pump estalkiak tenperatura altuko erresistentziak eta higadurak izan behar dira.
• Elikagaien tratamendua: Media sanitarioak transferitzen ditu, hala nola fruta zukua eta esnekiak; FDA edo 3A arau sanitarioak bete behar ditu.

2. Gako-rolak udal eta eraikuntzako sektoreetan

• Hiri ur hornidura.
• Hondakinen tratamendua.
• Hvac: Ur hoztua eta hozteko uraren zirkulazio ponpak eskaintzen ditu, eraikin handietan tenperatura erregulatzea, hala nola merkataritza gune eta hoteletan.

Vi. Amaierako Zentrifugo Ponpak instalatu eta martxan jartzea

1. Prestaketa instalatu aurretik

Fundazioak laua eta sendoa izan behar du, mantentze-espazio nahikoa erreserbatuta; Xurgapen-kanalizazioaren diametroa ez da ponpa sarrerako diametroa baino txikiagoa izan behar, ukondo eta balbula gutxiago dituena, kavitazioa saihesteko; Deskargatzeko hodiak presio-neurgailuak izan behar ditu eta balbulak egiaztatu behar dira ur-mailua ekiditeko.

2. KONBATZEKO PUNTUAK

• Kanalizazio ikuskapena: Presio-proba egin instalatu ondoren, kanalizazio-ihesak ez izateko; Kontsultatu akoplamenduaren lerrokadura desbideratzea, desbideratze erradial eta axialekin ≤ 0,1 mm.
• Kargatzeko eta kargatzeko proba: Exekutatu kargatu gabeko 10-15 minutuz, errodamendu-tenperatura (≤ 75 ℃) eta bibrazioa (≤ 4,5 mm / s) egiaztatzea; Karga probetan zehar, doitu balbulak pixkanaka eta erregistratu fluxu-tasa eta burua diseinu-balioak betetzen diren ala ez.

Vii. Muturaren mantentze eta arazoak konpontzeko zentrifugo zentrifugoak

1. Eguneko mantentze-kontrol zerrenda

• Eguneko ikuskapena: Egiaztatu errodamendu-tenperatura, zigilu-ihesa (tantaka ≤ 10 tanta / minutu normala da) eta sarrerako / irteerako presioa.
• Asteroko mantentzea: Erabaki koipea (batez ere litioan oinarritutako koipea) eta hautsa garbitu ponpa-estalkiaren gainazalean.
• Hiruhileko ikuskapena: Begiratu higaduraren higadura, pump ardatz amaierako antzezlana neurtu eta presio neurgailuak eta fluxu-zehaztasuna kalibratu.

2. Huts eta irtenbide arruntak

• Fluxu eskasa: Arrazoi arruntak xurgapen-hodiak, inpelstore higatuak eta motor abiadura txikiak dira; Irtenbideak iragazkiak garbitzeko, bultzadak ordezkatzeko eta motorren potentzia maiztasuna egiaztatzeko dira.
• Berotutako errodamenduak: Gehienetan koipe nahikoa / hondatuta edo akoplamendu lerroko lerrokatze desbideratzeagatik sortua; koipeztatu / ordezkatu koipea eta berriro kalibratu akoplamendua.
• Zigilu larria ihesak: Batez ere, zigilu higatuak, putzuzko ardatzak edo ertaineko ezpurutasunak eragindakoak dira; Ebatzi zigiluak ordezkatuz, pump ardatza konpondu eta kanalizazio iragazkiak instalatuz.

VIII. Segurtasun Eragiketa Zentroen Zentrifugo Ponpak egiteko

1. segurtasun ikuskapena abiarazi aurretik

Egiaztatu ponparen gorputza eta hodiak tinko lotuta daudela, aingurarik gabeko torlojurik gabe; Egiaztatu motorraren kableatua zuzena den ala ez; Itxi isurketen kanalizazio-balbula, ireki xurgapen-kanalizazioaren balbula eta ziurtatu ponpa barrunbea fluidoez betetzen dela.

2. Segurtasunaren jarraipena eragiketan zehar

Debekatuta dago edozein osagai desmuntatzea, ponpa martxan dagoen bitartean presio handiko fluidoen inguruko lesioak saihesteko; Motorraren korrontearen eta tenperatura estua kontrolatuz, balio kalifikatuak edo zarata / bibrazio anormalak gainditzen badituzte, gelditu ponpa berehala ikuskatzeko; Debekatu epe luzerako funtzionamendua baldintzetan baloratu da fluxu-tasaren% 30 azpitik, ponparen barruan fluidoa gehiegi berotzea saihesteko.

3. Segurtasuna kudeatzea itzali ondoren

Lehenik eta behin itxi ezazu isuritako kanalizazio-balbula, gero motorraren potentzia moztu; Tenperatura altuko edo komunikabide korrosiboak transferitzen baditu, hustubideak hustu, hondar-euskarriak ponpa gorputza kristalizatzea edo kanporatzea ekiditeko; Neguan itzali ondoren, xukatu fluidoa ponpa barrunbean eta kanalizazioetan, osagaiak izoztea eta pitzatzea saihesteko.

Ix. Amaierako Zentrifugo Ponpen eta bestelako ponpa moten arteko konparazioa

1. konparazioa zentrifugo bertikalekin

AMAIERAren Zentrifugo Ponpak eremu handiagoa okupatzen dute, baina errazago instalatu eta mantentzen dira; Ponpa zentrifugo bertikalek espazio gutxiago hartzen dute, espazio-mugatutako eszenatokietarako egokia, baina mantentze-lanetan kanalizazio desmuntatzea eskatzen dute, mantentze kostu handiagoak lortuz. Biak buruko baldintza baxuetarako egokiak dira, eta helburu amaierako zentrifugoak eraginkortasun hobea dute fluxu eszenatoki txikietan.

2. Aldaketaren ponpa positiboekin alderatzea

Desplazamendu positiboak (adibidez, engranaje-ponpak, diafragma ponpak) oso egokiak dira biskositate handiko, presio handiko baldintzetarako, baina fluxu doikuntza estua dute; Amaierako zentrifugoko ponpak biskositate baxukoak dira, presio baxuko baldintza txikietarako, fluxu doikuntza malguarekin eta eraginkortasun handiz. Amaierako ponpa zentrifugoak kostu-eraginkortasun handiagoa dute biskositate txikiko komunikabideak transferitzean, hala nola ur garbiak eta disolbatzaileak.

X. GARAPENA Zentrifugo ponpen garapen joerak

1. Material eta Diseinu Berrikuntza

Hartzea zeramikazko estalitako bultzadak eta konposatutako materialen ponpa estalkiak higadurarekiko erresistentzia eta korrosioarekiko erresistentzia hobetzeko; Eredu hidraulikoak optimizatu eta fluxu kanal eraginkorragoak diseinatu CFD simulazioaren bidez energia kontsumoa murrizteko.

2. Jarraipen sistema adimendunen aplikazioa

Bibrazio sentsoreak, tenperatura sentsoreak eta elektrizitate-neurgailu integratuak, IOT plataformen bidez urruneko jarraipena lortzeko; Konbinatu AI algoritmoak akatsak aurreikusteko, porrot eta zigilu higadurarako abisu goiztiarrak eskainiz, eta horrela aurreikusi gabeko denbora murriztuz.

3. Energia aurrezteko teknologien sustapena

Bat egin maiztasun aldakorreko unitateekin (VFDS) fluxu epeleko doikuntza lortzeko,% 20 -30-30% energia gehiago aurreztuko da etengabeko doikuntza tradizionala baino; Motor iraunkorreko motor iraunkorrak sustatzea, motor asinkronoak baino% 5 -8 eraginkorragoak direnak, industria sektoreak "karbono bikoitzeko" helburuak lortzen laguntzea.

Xi. Galdera arruntak (FAQak)

P: Zerk eragin dezake amaierako xurgatzaile zentrifugo bat abiarazi ondoren fluxurik gabeko irteera ez izatea?

A: Arrazoi nagusiak ponpa-barrunbean, airearen isurketen arabera, xurgapen-pantailetan, blokeatutako xurgapen-iragazkien artean, alderantzizko biraketa biraketa da (motorraren kablearen fasearen sekuentzia aldatu behar da), eta ponpa barrunbea ez da fluidoz betetzen (ponpa berriro bete behar da).

P: Nola hedatu partikula kopuru txikia duten multimedia transferitzerakoan

A: Impuller erdi irekia erabil dezakezu partikula saihesteko; Instalatu iragazki lodia xurgagailu-kanalizazioan (iragazki-sarearen tamaina partikulen tamainan oinarrituta); Erabili higadurarekiko materialekin egindako inpelterrak, hala nola kromo altuko burdina; Kontrolatu fluxu-tasa eraginkortasun-tarte onenaren barruan, inpelster higadura murrizteko.

G: Zer egin behar da bibrazio larria bukaerako pump zentrifala baten funtzionamenduan gertatzen bada?

A: Lehenik eta behin, gelditu ponpa ikuskatzeko. Kausa arruntak gehiegizko akoplamendu lerrokatzeko desbideratzea, desorekatutako inpelster higadura, errodamendu kaltetuak eta aingura solteak. Akoplamendu lerrokatzea berriro kalibratu behar duzu, ordezkatu higatutako akatsak edo errodamenduak eta estutu aingura torlojuak. Berrabiarazi ponpa bibrazioa ezabatu ondoren bakarrik.

G: Zergatik aukeratu Teffiko?

A: Italiako fabrikatzaile gisa,TEFFIKOIndustria-ponpa industrialaren industrian dagoen enpresa nagusia da, I + G eta fabrikazioan 20 urteko esperientzia duena. Ponpa zentrifugoetan, torlojuen ponpetan, etab. Eta, hala nola, potentzia sortzeko eta petrokimikoak bezalako arloetan eramaten ditu, soluzio pertsonalizatuak eskainiz. Produktu guztiek% 100eko probak egiten dituzte eta ISO 9000 bezalako ziurtagiriak lortu dituzte. Bere salmenta sare globalek aukeraketa laguntza eta tokiko inbentarioa eskaintzen dituzte, ponparen kontrataziorako aukera bikaina da.

XII. Batuketa

Ondorioz, amaierako xurgatzaile zentrifugoak errendimendu eta aldakortasun bikaina erakusten du hainbat industrietan. Haien abantailak, hala nola diseinu sinpleak, mantentze errazak eta eraginkortasun handikoak "Fluidoen transferentziarako aplikazioetarako aukera ezaguna bihurtzen dute. 20 urtetik gorako esperientzia duen ponpa zentrifugoko fabrikatzaile gisa,TEFFIKOZure behar espezifikoak betetzen dituzten kalitate handiko ponpak eskaintzeko konpromisoa hartu du, fidagarritasun berezia eta kalitate nabarmena izan dezazun.
