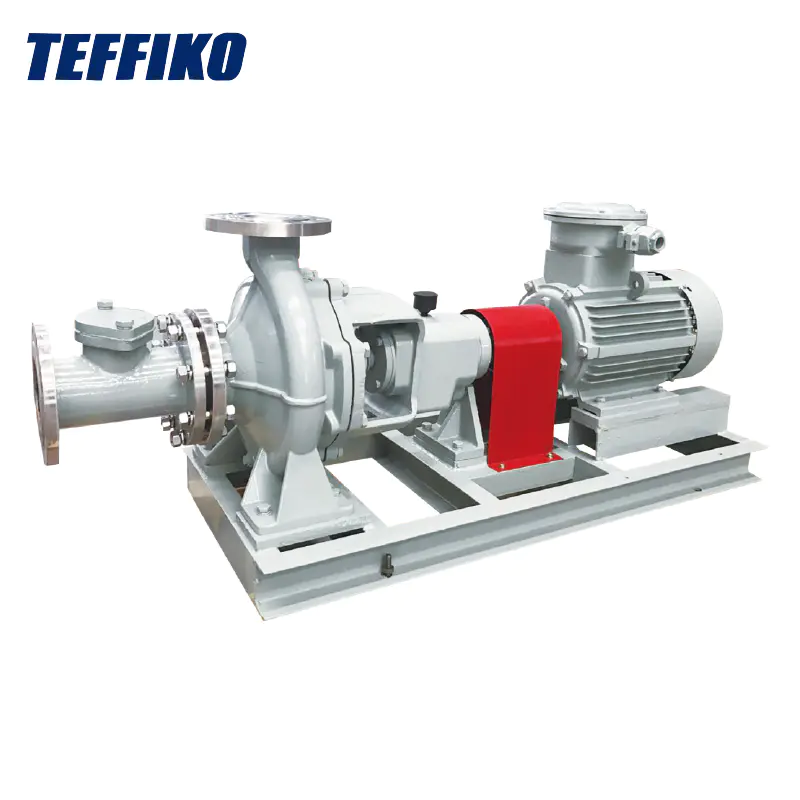

API oh1 ponpa horizontal horizontalak lohirik ez egiteko, diseinu bereziak ditu funtsezko osagaietan. Inpellerrek kanal handiko egitura hartzen du, fluxu zabala eta leuna duten pasarteak eta arretaz optimizatutako palak ditu, eta horrek asko murrizten du lohiak estutzeko arriskua eta eraginkortasuna nabarmen hobetzen du. Ponparen gorputza higadurarekiko erresistente eta korrosioarekiko materialez egina dago, barrualde trinkoarekin eta zentzuzko fluxu pasabidearen diseinua elikadura leuna eta deskargatzea bermatzeko. Ardatz zigilua bi forma eskuragarri dago: zigilu mekanikoa eta paketatze zigilua. Zigilatzeko errendimendu bikaina du eta ekipamenduaren zerbitzuaren bizitza modu eraginkorrean zabaltzen du.

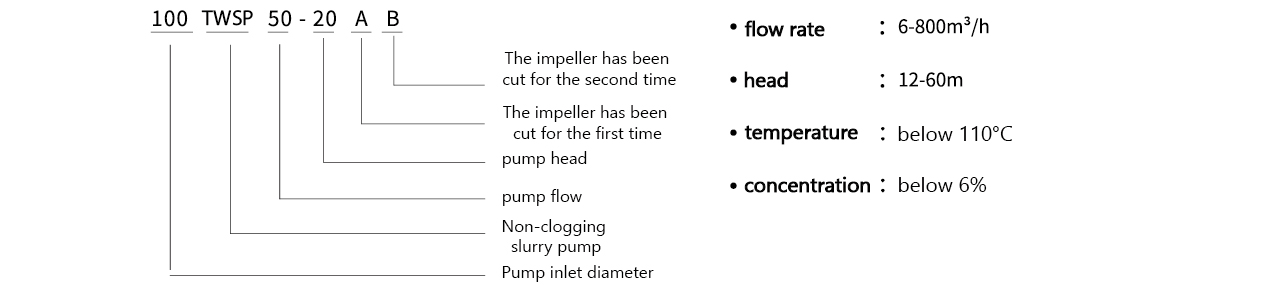

Ereduaren esanahia eta funtzionamendu baldintzak
Twsp-en aplikazio-eremuak
1.. Industria kimikoa: hainbat lehengai kimiko lixiba garraiatzeko erabiltzen da, erreakzio kalduetatik sortutako materialak eta lohiak hondakinen tratamenduan. TWSP ez den materialen korrosioari eta ez diren material erresistenteak eta ez direnak, ekoizpenaren aurrerapen leuna ziurtatu dezake.
2. Paper-en industria: batez ere, pulp garraioa eta hondakin papera tratatzeko galera garraioa bezalako prozesuetan erabiltzen da. Papermaking prozesuan dauden lohiak zuntz ugari ditu, eta horrek erraz eragin dezake ponpa estutzen. Kanal handiko bultzatzaile eta egitura bereziko twsp ez da estalitako ponparen diseinu bereziak aukera ezin hobea da paperezko industriarako.
3. Energia industria: zentral termikoen errauts-sisteman, euli errautsak garraiatzeko erabiltzen da. Potentzia sortzeko prozesuan errautsak kentzeko sistemaren funtzionamendu egonkorra ziurtatu dezake.

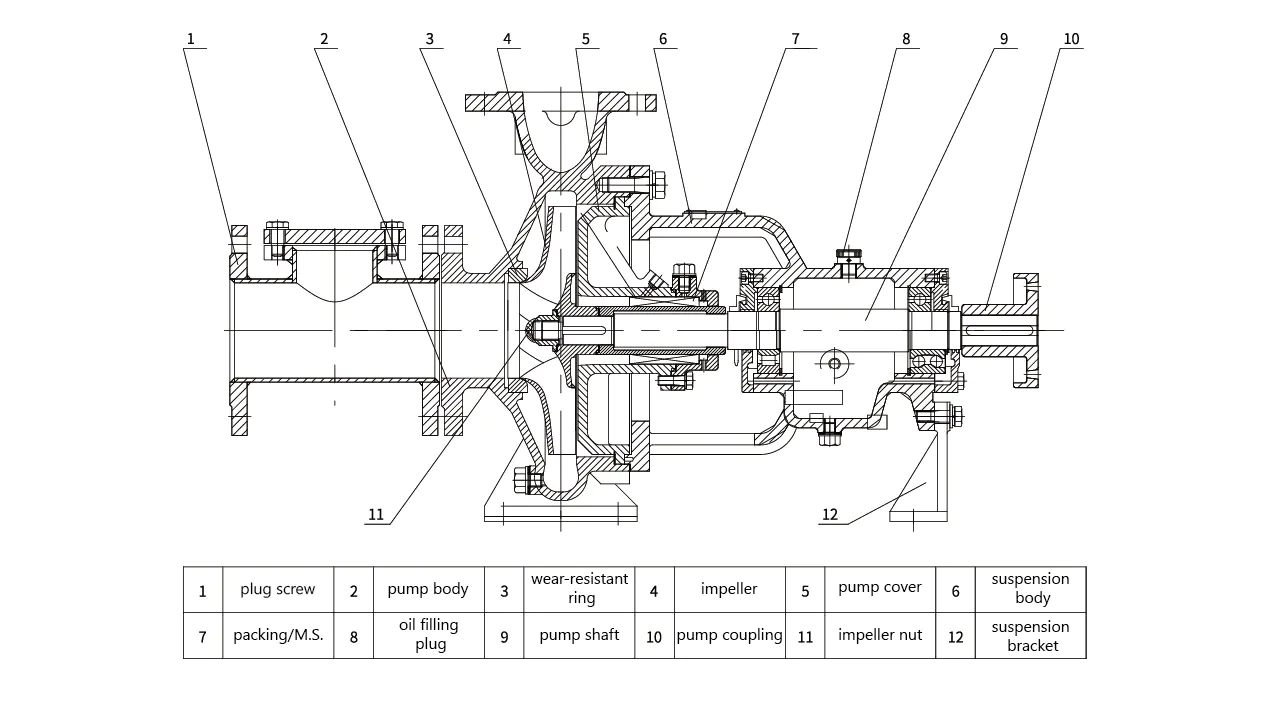

TWSP zentrifugoaren ponpa diagrama
Performance parametro taula
| Ponpa eredua | (r / min) | (Q) | (H) | Potentzia kw bat datorren | |||
| m³ / h | L / s | 1.0 | 1.35 | 1.85 | |||
| 50TWSP6.3-12.5 | 1450 | 3.75 6,30 7,50 | 1.04 1.74 2.08 | 12.9 12.5 12.0 | 1.1 | 1.1 | 1.5 |
| 50TWSP6.3-20 | 1450 | 3.75 6,30 7,50 | 1.04 1.74 2.08 | 20.5 20.0 19,6 | 2.2 | 2.2 | 3.0 |
| 50TWSP6.3-20A | 1450 | 3,50 6,30 7,00 | 0,97 1.64 1.94 | 18.0 17.5 17.0 | 1.5 | 2.2 | 3.0 |
| 65TWSP12-12.5 | 1450 | 7,50 12,5 15.0 | 2.08 3.47 4.17 | 13.3 12,5 11,9 | 1.5 | 2.2 | 2.2 |
| 65TWSP12-12.5a | 1450 | 7.00 11,7 14,0 | 1.94 3.25 3,89 | 11,5 11,0 10,5 | 1.1 | 1.5 | 2.2 |
| 65TWSP12-20 | 1450 | 7,50 12,5 15.0 | 2.08 3.47 4.17 | 20.3 20.0 19,6 | 2.2 | 3 | 4 |
| 65TWSP12-20A | 1450 | 7.00 11,7 14,0 | 325 194 389 | 17.8 17.5 17.2 | 2.2 | 3 | 4 |
| 65TWSP12-32 | 1450 | 7,50 12,5 15.0 | 2.08 3.47 4.17 | 32.4 32.0 31.7 | 5.5 | 5.5 | 7.5 |
| 65TWSP12-32A | 1450 | 7.00 11,7 14,0 | 194 325 389 | 27,9 27,4 27.1 | 4 | 5.5 | 7.5 |
| 65TWSP12-32B | 1450 | 6,60 11.0 13.2 | 1.83 3.06 3.67 | 24,5 24.1 24.0 | 3 | 4 | 5.5 |
| 80TWSP25-12.5 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 13.5 12,5 11,5 | 2.2 | 3 | 4 |
| 80TWSP25-12.5A | 1450 | 13.6 22.7 27.2 | 3.78 6.31 7,56 | 11.1 10.3 950 | 1.5 | 2.2 | 3 |
| 80TWSP25-20 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 21.0 20.0 19.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-20A | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7,82 | 18,4 17.6 16,9 | 3 | 4 | 5.5 |
| 80TWSP25-20b | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 16,2 15,6 15,0 | 3 | 4 | 5.5 |
| 80TWSP25-32 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 32.5 32.0 31,5 | 7.5 | 7.5 | 11 |
| 80TWSP25-32A | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7,82 | 28.5 28.0 27,5 | 5.5 | 7.5 | 11 |
| 80TWSP25-32B | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 25,0 24,5 24.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-32C | 1450 | 11,7 19,5 23,4 | 3.25 5.42 6,50 | 20.0 19,5 19,0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5 | 1450 | 30.0 50.0 60.0 | 8,33 13,9 16,7 | 14.0 12.5 11.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5a | 1450 | 27,3 45,5 54,5 | 7,58 12,6 15.1 | 11.6 10.4 910 | 3 | 4 | 5.5 |
| 100TWSP50-20 | 1450 | 30.0 50.0 60.0 | 8,33 13,9 16,7 | 22.0 20.0 18.5 | 5.5 | 7.5 | 11 |
| 100TWSP50-20A | 1450 | 28.0 46,8 56,0 | 7,78 13,0 15,6 | 19.2 17.5 16.1 | 5.5 | 7.5 | 11 |
| 100Twsp50-20b | 1450 | 26.4 43,9 52,7 | 7,32 12.2 14.6 | 17,0 15,4 14.3 | 4 | 5.5 | 7.5 |
