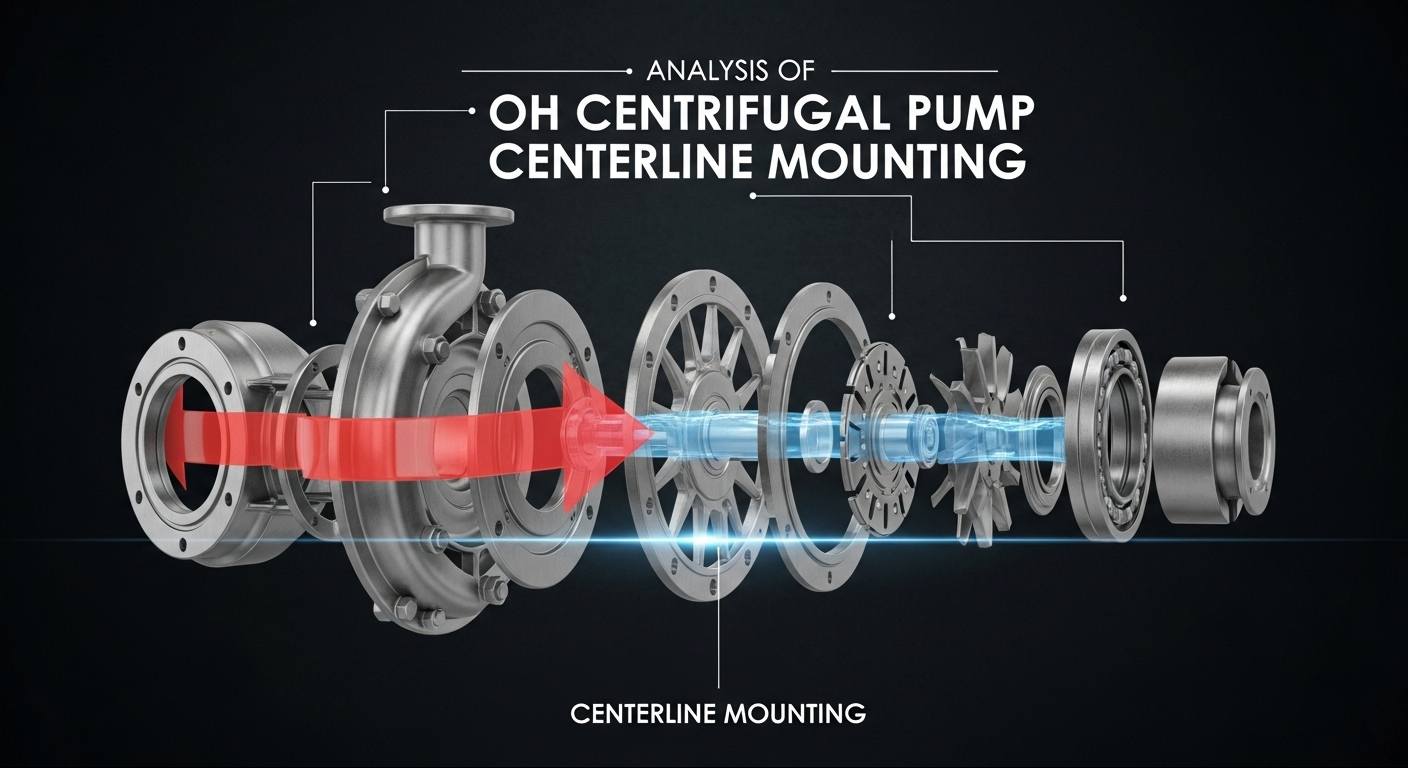

OH ponpa zentrifugoaren erdiko lerroaren muntaketaren analisia

Lan baldintza gogorretan, hala nola petrokimikoa eta tenperatura altuko fluidoen transferentzia, egonkortasunaOH ponpa zentrifugoak(API 610 estandarrak betetzen dituena) funtsezkoa da. Nukleoa muntatzeko metodo gisa, erdiko lerroaren muntaketa oso erabilia da OH2/OH3 ponpa modelo astunetan. Zerk egiten du diseinu hau berezia?

1. Zer da Erdiko lerroaren muntaketa?

Findegi bateko ponpa-eremua berritzeko gunean, teknikariek OH1 eta OH2 ponpen arteko muntaketa-desberdintasunak alderatzen ikusi nituen: OH1 ponpa karkasaren behealdean oinen bidez finkatzen da, eta OH2 ponparen brida oinarri-plakaren erreferentzia-lerroarekin zuzenean lerrokatzen da; Egitura-diseinu hau API 610 estandarrek esplizituki eskatzen dute eta eraginkortasunez aurre egin diezaieke eragiketa-erronkei tenperatura altuko eta presio handiko inguruneetan.

2. Zergatik aukeratu erdiko lerroaren muntaketa?

Dilatazio termikoaren arazoa konpontzean datza gakoa. Ponpak tenperatura altuko medioak transferitzen dituenean (adibidez, olio beroa 200-400 ℃-tan), karkasa eta ardatzak hedapena eta deformazioa jasango ditu. Oinen muntaketa tradizionalak ponparen ardatzaren eta motorraren ardatzaren arteko lerrokadura desegokia izaten du, bibrazioak, zigiluak isurketak eta baita errodamenduak ere kalteak eragiten ditu. Erdiko lerroaren muntatzeak, erdiko ardatza finkatuz, hedapen termikoa simetria-ardatzean uniformeki banatzea ahalbidetzen du, lerrokatze-egonkortasuna mantenduz. Esate baterako, findegi batek zigilu-ihesak izan zituen oinetan muntatutako ponpa batean olio beroa 380 ℃-tan transferitu ondoren hiru hilabete baino ez ondoren; desmuntatzeak ponpa-ardatzaren eta motor-ardatzaren arteko 0,2 mm-ko desplazamendua agerian utzi zuen. Erdiko lerroko muntaketara aldatu ondoren, ez dira berriro gertatu antzeko arazoak.

3. Erdiko lerroaren muntaketaren hiru abantaila nagusi

Funtzionamendu eta mantentze praktikoan, abantaila hauek ez dira teorikoak soilik, baina arazoak benetan murrizten dituzte:

• Egonkortasun termiko sendoa: etileno-lantegiko ponpa batek maiz aldatu behar du euskarri hotzetik berotik, tenperatura gorabeherak 80 ℃ eta 320 ℃ bitartekoak izanik. Hala ere, erdiko lerroa duen ponpak etengailu bakoitzaren ondoren 4,5 mm/s-tik beherako bibrazio-balioa mantentzen du, muga estandarra baino askoz txikiagoa.
• Mantentze-eraginkortasun handia: aurretik, oinetan muntatutako ponpa konpontzeak 8 ordu behar zituen motorra desmuntatzeko eta ardatzak lerrokatzeko. Aitzitik, atzealdetik ateratzeko errotorea duen erdiko lerroan muntatutako ponpa baterako, iaz zigilu mekanikoa ordezkatu genuenean, 3 ordu besterik ez ziren behar izan - ez da motorra desmuntatu behar, errotorea zuzenean atera, denbora gehien aurreztuz.
• Fidagarritasuna hobetua: gure konpainiaren ekipamendu-erregistroak egiaztatzen, tenperatura altuko baldintzetan, erdiko lerroan muntatutako ponpen batez besteko arazorik gabeko funtzionamendu-denbora 18 hilabetera irits daiteke, oinetan muntatutako ponpa gehienek 12 hilabete inguru iraun dezakete bitartean —% 30-40ko tarte nabarmena.

4. Aplikazio-eszenatokiak eta muntaketa-puntuak

Aplikazio tipikoak:

• Tenperatura handiko komunikabideen transferentzia (≥150 ℃), hala nola, olio beroaren zirkulazio sistema findegietan
• Presio handiko lan-baldintzak (≥2.5MPa), hala nola, erreaktoreen elikadura-ponpak kimiko-zentraletan
• Prozesurako ekipamendu kritikoak, hala nola disolbatzaileak transferitzeko ponpak PTA lantegietan

Muntatzeko urrats nagusiak:

① Oinarrizko plaka grouted eta finkatu behar da fundazioaren bibrazio erresistentzia bermatzeko;

② Erabili laser lerrokatze-tresna bat ponparen ardatza eta motor-ardatza kalibratzeko, ≤0,05 mm/m-ko desbideraketarekin;

③ Instalatu konpentsazio-juntadurak bridan oinarriaren mikro-deformazioaren eragina kentzeko;

④ Egiaztatu berriro lerrokatze-egoera instalazioaren ondoren eta lehenengo ziklo termikoa.

5. Ondorioa

Erdiko lerroaren muntaketa ez da finkatzeko metodo soil bat, pisu handiko ponpen min operatiboei aurre egiteko diseinatutako irtenbide sistematikoa baizik. Hedapen termikoaren kontroletik mantentze erosotasunera arte, bere balioa ponparen bizi-ziklo osoa zeharkatzen du. Epe luzerako funtzionamendu egonkorra eskatzen duten agertoki industrialetarako, erdiko lerroaren muntaketa-eskema bat aukeratuzAPI 610estandarrak erabaki garrantzitsua da ekoizpenaren jarraipena bermatzeko.
