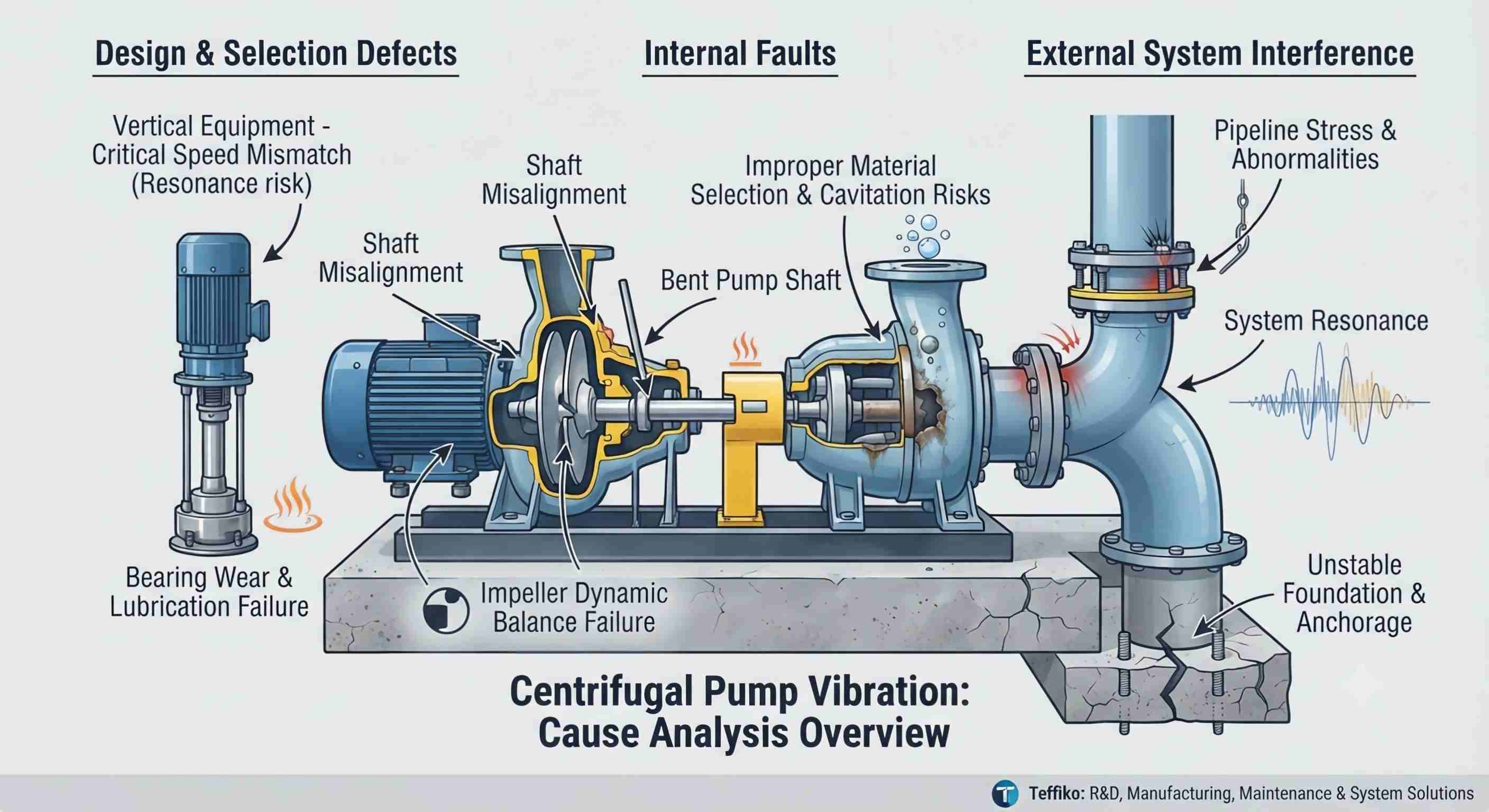

Ponpa zentrifugoakezinbestekoak dira industria-fluidoen garraioan, eta bibrazio arina normala da ANSI/HI 9.6.4. Hala ere, gehiegizko bibrazioak higadura handia eta kostuak handitzen ditu. Bibrazioa sintoma bat baino ez denez, normalean gainjarritako hiru kategoriatan sortzen da: diseinu/hautaketa akatsak, barne akatsak eta kanpoko sistemaren interferentziak. Artikulu honek oinarrizko kausa hauek aztertzen ditu ekipoen ikuskapena eta mantentze-lanak bideratzeko.
Akats horiek tokiko intzidentzia-tasa baxua dute, baina lehentasunezko ikerketa behar duten ekipamendu-arazoak dira, batez ere diseinu, fabrikazio, materialen hautapen eta ereduen hautapen desegokiaren ondoriozkoak.
Abiadura kritikoa ekipoen berezko erresonantziari dagokion biraketa-abiadura teorikoari dagokio. Ponpa zentrifugo horizontalak modu ezin hobean diseinatuta daude entregatu aurretik, abiadura nominala baino abiadura kritikoarekin, erresonantzia saihesteko. Hala ere, turbina-ponpa bertikalak eta beste ekipamendu bertikalak erresonantzia izateko joera dute funtzionamenduan zehar, abiadura kritikoa diseinu-fasean egiaztatzen ez bada. Gainera, kanalizazio-euskarriek eta ponpa anitzeko unitateen funtzionamendu-baldintzek desordenatuek sistemaren berezko maiztasuna aldatuko dute eta bibrazioa eragingo dute, funtzionamendu-abiadura egokituz edo ekipamenduaren egitura berreraikiz konpondu daitekeena.
ISO 1940/1 arauaren arabera, ponpa zentrifugoen bultzatzaileak behar dira 6.3 graduko balantze dinamikoaren zehaztasuna lortzeko. Fabrikaren kalibrazio estandarrak, mantentze-ondoko ebaketak, epe luzerako eskalatzeak eta korrosioak eta gai arrotz atxikitzeak oreka egoera kaltetuko du. Abiadura handiko funtzionamenduan sortzen den indar zentrifugo periodikoak bibrazio erregularrak eragiten ditu, eta horrek desmuntatzea eta balantze dinamiko profesionala kalibratzea eskatzen du. Kasu gutxi batzuetan, motorraren errotoreen fabrikazio desorekatuak bibrazioak ere sor ditzake, NEMA estandar elektrikoen arabera ikuskatu daitezkeenak.
Ponparen gorputzaren eta bultzadorearen materialen eta garraiatutako komunikabideen arteko desegokitzeak higadura eta korrosioa eragingo ditu, osagaien zehaztasuna kaltetuz eta bibrazioak eragingo ditu. Bien bitartean, ekipamendu desegokiak hautatzeak eta xurgapen-buru positibo garbia (NPSH) nahikoa ez izateak cavitation larria ekarriko du. Presio handiko eremuko burbuilen berehalako kolapsoak inpaktu indar handia sortzen du, ponparen bibrazio orokorra eragiten du. Etengabeko cavitazioak ere bulkada higatuko ditu eta akatsak areagotu egingo ditu.
Osagai indibidualen tolerantzia industria-zehaztapenekin bat datorren arren, pieza anitzak muntatu ondoren tolerantzia-metaketak bibrazioak eragin ditzake. Horrez gain, ohiko arazoek, hala nola, oin biguna, akoplamendu desorekatua eta aingura-torloi solteak instalazio edo mantentze-lan berriaren ondoren, ekipoen tentsio irregularra eta etengabeko bibrazioa eragingo dute.
Barne-matxurak tokiko bibrazio-pizgarririk ohikoenak dira, akatsen ezaugarri egonkorrak eta errepikagarriak dituzten ponparen eta motorraren osagaien anomaliek eragindakoak, eguneroko mantentze-lanaren ardatz gisa balio dutenak.
Akoplamendu desplazamendu-muntaiak, desplazamendu operatiboak eta ponpen eta motorren mantentze-lan ez-estandarrak ardatzen lerrokadura okerra eragingo du, eragiketa garaian inpaktu erradiala sortuz eta bibrazioak eragingo ditu. Kalibrazioak ponparen fabrikatzailearen diseinu-arauak zorrotz jarraitu behar ditu. Horrez gain, ekipoen gainkargak, tenperatura altuko deformazioak eta kanpoko inpaktuak eragindako ponparen ardatzaren tolesketak errotorearen eszentrikotasuna eragiten du eta bibrazio-anplitudea nabarmen handitzen du.
Errodamenduak errotore-sistemaren euskarri nagusiak dira. Olio lubrifikatzaile nahikoa, hondatuta edo bat ez datozenak eta ezpurutasunen kutsadurak funtzionamendu-marruskadura areagotuko du eta maiztasun handiko bibrazioak eragingo ditu. Bien bitartean, epe luzerako errodamenduaren funtzionamenduak nekearen higadura, pista zuritzea eta gehiegizko sakea dakar. Errodamenduak garaiz ordezkatu ezean, dardara etengabe areagotu egingo da eta baita errodamenduak blokeatzea eta ekipamendua itzaltzea ere.
Motorraren kableatu okerrak eragindako alderantzizko biraketak baldintza hidraulikoak asaldatuko ditu eta bibrazioa eragingo du. Impulsore partzial edo osoak blokeatzea ertain leuna eta karga anormala dakar, bibrazio eta korrontearen gorabeherarekin batera. Ponparen ardatzaren deformazioak esfortzu irregularra eragiten du errodamenduetan eta balbula-eserlekuetan, epe luzerako ezkutuko bibrazio-arriskuak sortuz.
Eremuaren funtzionamendu eta mantentze-datuek erakusten dute ponpa zentrifugoen bibrazio gehienak kanpoko sistemaren arazoetatik sortzen direla, oso ezkutuan dauden eta ekipoen berezko akats gisa erraz baloratzen direnak.
Hoditeria behartutako atrakatzeek sortutako trakzio- eta estrusio-esfortzuak ponparen interfazean eragiten dute, ponparen deformazioa eta ardatzaren desplazamendua eraginez. Hodiaren euskarriak, zintzilikario solteak eta zentzugabeko diseinuak hoditeria dardarak eragiten ditu, eta ponpari transmititutako bibrazioak unitatearen bibrazio orokorra eragiten du. Bien bitartean, urez betetako hodien auto-pisu handitzeak estres gehigarria erraz sortzen du eta etengabeko bibrazioa eragiten du.
Aingura-torloju solteek, pitzatutako oinarriko hormigoiak, zimenduen berdinketa irregularrak eta lekadura ez-estandarrak oin bigunen akatsak eragiten dituzte, eta, ondorioz, euskarri-tentsio irregularra eta ponparen astindu operatiboa eragiten dute. Gainera, bibrazioek zimenduetako kalteak etengabe areagotzen dituzten gurpil zoro bat osatzen dute, maiz instalatu berri diren edo mantentze-lanen ondorengo ekipoetan gertatzen dena.
Ponpa eta kanalizazio sistema osoak maiztasun naturala du. Erresonantzia gertatzen da ponparen funtzionamenduaren bibrazio-maiztasuna sistemaren maiztasun naturalarekin gainjartzen denean, bibrazio arina areagotuz eta osagaien neke-kalteak eta bibrazio orokorra larriak eragiten dituenean. Arazo hau kanalizazioen egitura optimizatuz eta sistemaren diseinua egokituz saihestu daiteke.
Laburbilduz,ponpa zentrifugoabibrazioa diseinuaren eta hautaketaren, barneko osagaien eta kanpoko sistemaren faktoreen gainjartzeak eragiten du, eta horien artean hodiaren tentsioa eta oinarri ez-estandarra instalatzea guneko ohiko pizgarriak dira. Bibrazio arina fenomeno normala da, baina gehiegizko bibrazioak ekipoen bizitza eta ekoizpenaren segurtasuna arriskuan jartzen ditu.
Bibrazioen kontrol eraginkorra eta ponparen funtzionamendu egonkorra eta eraginkorra aukeraketa eta instalazio estandarizatuaren bidez, ohiko mantentze-lanak, kanalizazio-diseinu optimizatuak eta erresonantzia saihestuz lor daitezke.
