Ponpa zentrifugoaren gainpresioaren hausturaren prebentzioa

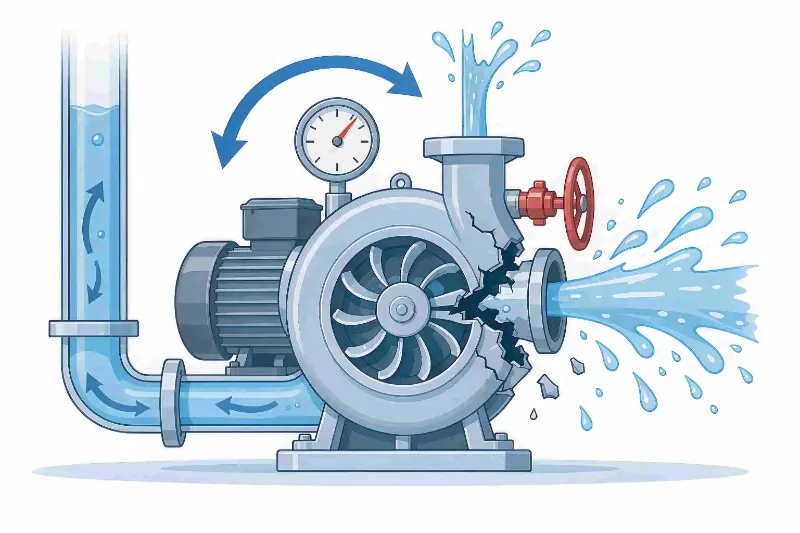

Irudia: deskarga-balbularen itxierak eragindako balbula itxiko presioaren metaketaren eskema, ponparen karkasa haustura eta isurketa ertaina eraginez.

Ponpa-gorputzaren haustura gehienak dead-heading (balbula itxiko presioa pilatzea), urruneko abiarazte okerrak eta interblokeo automatikoen hutsegiteetatik datoz. Artikulu honek eskuzko, urruneko eta abiarazteko/gelditzeko agertokiak jorratzen ditu, balbulen egiaztapena, funtzionamendu-prozedurak eta tresneriaren interblokeoaren mantentze-lanak azaltzeko, eta horrela saihesteko.ponpa zentrifugoagainpresioaren haustura gertakariak.Teffikoponpa zentrifugoaren funtzionamendu-segurtasuna lehenetsi du beti eta funtzionamendu eta mantentze-lan seguru osoa eskaintzen du ponparen gorputzaren haustura-arriskuetarako. Funtsean horrelako gertakariak saihesteko, ezin da hardware babesean bakarrik fidatu; balbula egiaztatzea, urruneko berrespena eta interblokeo automatikoaren kudeaketa aplikatu behar dira martxan/gelditzeko eragiketa guztietan.

Ponpa haustearen oinarrizko arrazoiak

Dead-heading (balbula itxi baten aurka jardutea) ponparen gorputzaren haustura gehienen kausa fisikoa da, eta kontrol automatikoko sistemek arrisku hori areagotzen dute:

• Ponpa sarrerako zein irteerako balbulak itxita abiaraztean, bultzatzaileak etengabe astintzen du harrapatutako likidoa; energia mekanikoa bero bihurtzen da, likidoa lurrundu egiten da eta presioa igotzen da, eta denbora gutxian ponparen karkasaren presioa gainditzen du;
• Ponpa kontrol-gela zentraletik urrunetik abiarazten denean, operadoreek ezin dute balbularen egoera berretsi gunean, eta erraz egiten da mantentze-lanaren ondoren itsu-itsuan abiatzea balbulak berrezarri ez direnean;
• Mailan abiarazitako abiarazte automatikoa gertatzen denean, lineako balbulak oraindik ere itxita egon daitezke mantentze-lanetarako, eta orduan ponpa presiopean funtzionatzen du inor ez dagoela;
• Denbora luzez kalibratu gabe geratzen diren fluxu baxuko eta tenperatura altuko blokeoek ez dute babesten, eta sistemak ezin du automatikoki itzali eta presiorik kendu gehiegizko presioaren ondoren.

Industria-istripuen kasuaren azterketa

Tamaina txiki eta ertaineko lehengai kimikoen biltegiratze-instalazio batean, biltegiratze-tanga transferitzeko ponpa zentrifugo baten mantentze-lanak amaitu ondoren, mantentze-langileek ekipamendua leheneratu zuten, baina isurketa-balbula irekitzea ahaztu zuten, eta, ondoren, ponpa modu automatikora aldatu zuten. Ponpa automatikoki martxan jarri eta gelditu zen deposituaren mailaren seinaleetan oinarrituta, inor ez zegoen tokian. Deposituaren maila ezarritako abiarazte-balioraino igo zenean, PLC sistemak ponpa zentrifugoa automatikoki abiarazi zuen. Ponpa-ganbera zigilatutako likidoa etengabe asaldatzen zuen bultzagailuak; 90 segundoren buruan ertaina azkar berotu eta lurrundu zen, eta ponparen barruko presioa gora egiten jarraitu zuen. Zentralaren fluxu baxuko interblokeoa bi urte baino gehiagotan kalibratu gabe egon zenez, bere sentsorea konfiskatu eta huts egin zuen, eta ez zen itzaltzeko babesik piztu. Azkenean, ponparen karkasa hautsi egin zen eta tenperatura altuko ertainak kanpora bota zuen, tokiko ekipamendua suntsitu eta larrialdiko produkzio-lerroa itzaltzera behartuz, konponketa eta geldialdi-denbora handiak eraginez. Gertakariaren osteko ikerketa-txostenak bi arrazoi nagusi identifikatu zituen: mantentze-lanaren ondoren balbularen egoera berriro egiaztatu ez izana eta segurtasun-interblokeoa proba funtzionalik gabe igaro izana.

Ondorioa: arretarik gabeko funtzionamendua + balbulak ez berrezarri + huts egindako interblokeoak - haustura hiru faktore hauen konbinaziotik soilik sortu zen, eta bakarren bat kontrolatu izan balitz saihestu zitekeen.

Eskuzko ponpa martxan jartzea: balbularen posizioaren egiaztapena lehen defentsa lerroa da

Zorrotz egiaztatu balbula guztien egoera

Ponpa martxan jarri aurretik, lineako balbula bakoitza elementuz elementu baieztatu behar da, balbulak itxita hastea saihesteko:

• Prozesu-lerro nagusia: mantendu xurgatze-balbula guztiz irekita likidoa ponpa-ganbera leunki sartzen dela ziurtatzeko;
• Mantendu itxita balbula osagarri guztiak, hala nola aireztapen-balbulak, drainatze-balbulak eta putz-balbulak;
• Ireki ponparen gorputzeko airea askatzeko balbula lehengaia eta aireztapena osatzeko, ponpatik aire guztia kanporatu eta kabitazioa eta lehorra martxan saihesteko;
• Mantendu isurketa-balbula apur bat irekita edo guztiz itxita; Inoiz ez jarri ponpa sarrera eta irteera aldi berean blokeatuta daudela.

Sartu Balbulen egiaztapenak Kontrol zerrenda estandarizatu batean

Balbula ireki/itxitako posizioak kontrol-puntu kritikoak dira ponparen funtzionamendu segurua bermatzeko eta ekipoen lan-argibideetan eta abiarazte-zerrendetan formalizatu behar dira. Operadoreek elementu bakoitza berretsi beharko lukete markatuz, esperientzian konfiantza ezabatuz eta giza akatsak murriztuz erakundeen kontrolen bidez.

Urruneko Kontrol Zentralaren Ponparen abiarazte: ezinbestekoa da tokiko berrespen urratsa

Urruneko abiarazte maiztasun handiko agertoki bat da presioa pilatzeko hausturak egiteko; kontrol zentralaren pantailan soilik fidatzeak ezin ditu tokiko benetako baldintzak baieztatu:

• Kontrol-gelak abiarazteko komando bat eman aurretik, ponpa ez da klik bakar batez martxan jarri behar;
• Operadoreak balbulak egiaztatzeko tokira joan ezin direnean, tokiko ikuskatzaile bat izendatu behar da balbula guztiak posizio egokietara berrezarri direla fisikoki baieztatzeko;
• Lekuko berrespena jaso ondoren soilik kontrol zentralak abiarazteko komandoa eman dezake, kontrol-pantailaren eta benetako balbularen egoeraren arteko bat ez datozenak saihestuz.

Abiarazi/gelditzeko ponpa automatikoak: Mantentze-lanaren ondoren balbulak berrezarri gabe uztean zentratu.

Depositua husteko ponpa askok maila-tresneria eta PLC programetan oinarritzen dira abiarazteko/gelditzeko eta arretarik gabe exekutatzeko, eta horrek arriskua are handiagoa egiten du.

Lekuan berriro ikuskatzea derrigorrezkoa da modu automatikoa abiarazi aurretik

Mantentze-lanak edo kanalizazioak egin ondoren, eta kontrol automatikoko modura aldatu baino lehen, balbula guztiak berriro egiaztatu behar dira tokian bertan: sarrera-balbula guztiz irekita, isurketa-balbula abiarazteko aurrez ezarritako posizioan eta aireztapen-balbula guztiak itxita. Arrisku-eszenatoki tipikoa: deposituaren maila altuera iristen denean, kontrol sistema automatikoak ponpa abiarazten du, baina mantentze-lanaren ondorengo isuri-balbulak itxita jarraitzen du, zuzenean ponparen karkasa apurtzea eragiten duen presio-gordaketa zuzenean sortuz.

Konfiatu Tresneriaren Interblokeoetan arretarik gabeko funtzionamenduaren hutsunea ixteko

Lineako balbulak itxita daudenean ponpa automatikoki abia ez dadin, tresneria babesteko gailuen multzo osoa instalatu behar da:

• Fluxu baxuko interblokeoa: linearen emaria kontrolatzen du; zero fluxuak denbora luzez irauten duenean, hau buru hileko funtzionamendu gisa identifikatzen du eta motorren potentzia automatikoki mozten du;
• Tenperatura altuko interblokeoa: ponparen karkasaren tenperatura kontrolatzen du; Presioa pilatzean tenperatura igoera atalasea iristen denean, berehala itzaltzen da likidoa lurrundu eta presio ez dadin;
• Gainpresioaren interblokeoa: deskarga-presioak muga gainditzen duenean itzalaldia eragiten du, babes bikoitzeko segurtasun-balbularekin batera lan eginez;
• Ohiko mantentze-probak: kalibratu interblokeo-sistema hileroko egutegi finko batean, simulatu zero-fluxuaren eta gainpresio-baldintzak, eta babes-funtzioek behar bezala jokatzen dutela berretsi, atzemandako sentsoreek eta huts egin duten interblokeo-programek eragindako segurtasun-puntu itsuak ezabatuz.

Hardware Backstop: software- eta hardware-berme bikoitza ponparen gorputzaren hausturaren aurka

Kontrol operatiboak giza akatsei aurre egiten die, hardwarearen babesak azken segurtasun-lerroari eusten dion bitartean:

• Instalatu ponparen deskargan erliebe-balbula edo haustura-diskoa, gainpresioan presioa automatikoki arintzen duena eta ponparen barruan presio handia askatzen duena;
• Instalatu gutxieneko emaria birzirkulazio-lerroa ponpa denbora luzez emari baxuan eta likidoa gehiegi berotzea saihesteko;
• Euskarri sukoiak edo lehergarriak garraiatzen dituzunean, erabili leherketa-frogako motor bat, bermatu lur estatiko egokia eta saihestu leherketa kimiko bat isurketa ertainaren ondoren;
• Egin aldiro hormaren lodiera probak eta berehala ordezkatu korrosioagatik mehetutako edo pitzadurak sortu diren ponpen karkasak, karkasaren presioa jasateko ahalmen murriztuak eragindako haustura goiztiarra ekiditeko.

Ohiko uste okerrak eguneroko funtzionamenduan eta mantentze-lanetan

• Uste okerra: eskuzko abiarazte bakarra kontrolatu behar da; ponpa automatikoek ez dute tokiko ikuskapenik behar. Abiarazte/gelditze automatikoarekin ez dago eskuzko gainbegiratzerik, eta balbula osagabeko ikuskapenetik eta berrezartzetik hildako buru arriskua handiagoa da benetan; balbulak tokian berriro egiaztatu behar dira modu automatikoan sartu aurretik.
• Uste okerra: interblokeoak instalatuta daudenean, ez da arreta gehiago behar. Ezpurutasunak erraz traba ditzakete presio eta fluxu sentsoreak; Proba luzerik ezak interblokeoaren hutsegitea dakar, eta sistema automatikoki itzali ezin da gehiegizko presiopean.
• Uste okerra: buru hildako abiarazte laburra ez da gauza handia. Ponpa-ganbera itxi batean, likidoa berotu eta lurrundu egiten da hamarnaka segundotan, presioa nabarmen igotzen da eta gertakaria oso azkar garatzen da.

Laburpena: nola saihestu ponparen gorputzaren haustura

Babes sistema osoak hiru geruza ditu:

• 1. geruza — Kontrol operatiboa:Egiaztatu balbulak elementuz elementu tokian bertan martxan jartzean; urruneko abiarazte tokiko berrespenarekin parekatu behar da; osoa balbula berriro ikuskatzea modu automatikoan sartu aurretik; eta kontrol-elementuak idatzizko kontrol-zerrenda batean formalizatzea;
• 2. geruza - Kontrol automatikoaren babesa:Emari baxuko, tenperatura handiko eta gainpresioko interblokeoak hornitzea; errespetatu ohiko probak; eta saihestu dead-headed idle funtzionamendurik gabe funtzionatzen;
• 3. geruza - Hardwarearen babesa:Instalatu presioa arintzeko gailuak eta birzirkulazio-lerroak, eta probatu ponparen gorputza korrosioa den aldian-aldian.

Ponpa zentrifugoen haustura gehienak ez dira ekipoen kalitate-arazoak, balbularen funtzionamendu okerraren ondorioa baizik, kontrol automatikoaren babesaren hutsegitearekin batera.Teffikogomendatzen die enpresei segurtasun kudeaketa estandarizatzea hiru abiarazteko/gelditzeko moduetan (eskuzkoa, urrunekoa eta automatikoa) prozesu osoko segurtasun-babesa ezartzea eta ponparen gorputzaren gainpresioaren hausturak sortzen dituen ekoizpen-segurtasun arriskuak etengabe murriztea.
