Flushing Plan Ohikoen Azalpen Xehatua 1/11/53A/53B

Fluido-sistemen industrialak (adibidez, ponpak, balbulak, hodiak, bero-trukagailuak eta beste ekipamendu batzuk) instalazioan, martxan jarri, mantentzen eta mantentzen, sistemaren ezpurutasunak (soldadura-zepa, herdoila, hautsa, olio-orbanak) kentzeko eta ekipoen funtzionamendu segurua bermatzeko oinarrizko prozesu bat da.

I. 1. planoa: begizta bakarreko garbiketa zuzena (oinarrizko mota unibertsala)

1. Oinarrizko definizioa

1. planoak ez du kanpoko kanalizaziorik behar. Zigilu mekanikoen barneko hustuketa-hodi gisa balio du. 11. Plana ez bezala, garbiketa-hodiak ez du atmosferara jasaten, eta, horrela, likatasun handiko fluidoak tenperatura baxuetan izoztea/polimerizatzea eragozten du.

6.Likidoaren hesiaren sarrera (LBI)

• Normalean ponpa horizontaletarako erabiltzen da.
• Loditzeko, solidotzeko edo polimerizatzeko joera duten likatasun handiko likidoak.
• Egokiagoa ANSI ponpetarako.

3. Neurriak

• Egokiak barneko zigiluaren aurpegiari lubrifikaziorik eman ezin dion lan baldintzetarako egokia.
• 11. Plana ez bezala, garbiketa-fluidoa oso gutxitan zuzentzen da zigiluaren aurpegira.
• Produktu zikinetarako ez da gomendagarria, garbiketa-hodia erraz estal dezaketelako.
• Ez da aplikagarria ponpa bertikalei.

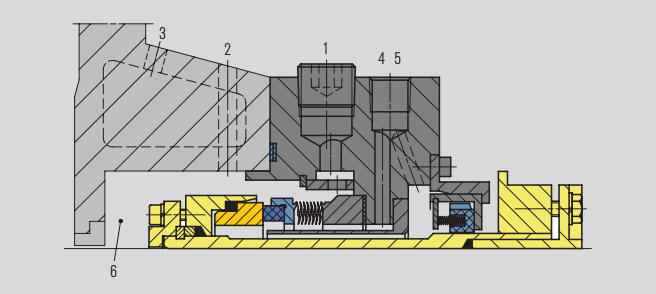

Seal Ganberaren xehetasunak

1. Hustuketa-ataka (F), konektatua (etorkizuneko fluidoa zirkulatzeko edo ponpa bertikalen aireztapenerako)
2. Aireztapen-ataka (V), behar izanez gero
3. Berokuntza/hozte sarrera (HI edo CI), berokuntza/hozte irteera (HO edo CO), behar izanez gero
4. Hozteko uraren emaria (Q)
5. Hustuketa-ataka (D)
6. Zigilu-ganbera

II.

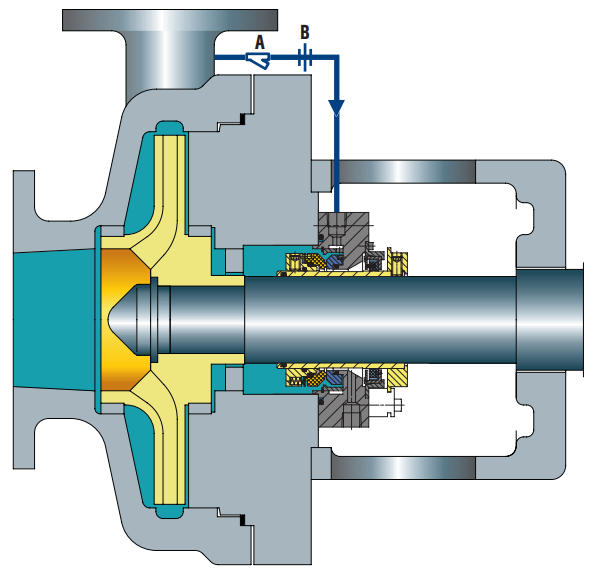

1. Oinarrizko definizioa

• Zigilu bakar guztien garbiketa-plan lehenetsia.
• Ponpa horizontalen garbiketa- eta auto-aireztapen-plan gisa balio du.
• Lurrun-presioaren marjina gehigarria sortzen laguntzen du zigilu-ganberan.
• Loditzeko, solidotzeko edo polimerizatzeko joera duten likatasun handiko likidoak.
• Banatutako garbiketa erabiltzen du hozte eta lubrifikazio eraginkorragoak izateko.

6.Likidoaren hesiaren sarrera (LBI)

• Oro har, helburu orokor guztietarako egokia da, ponparen isurketa atakaren eta zigilu-ganberaren presioaren arteko presioa txikia denean izan ezik.

3. Neurriak

• Buru handiko aplikazioetarako, zuloen tamaina eta/edo zulo kopurua kontu handiz kalkulatu behar da.
• Eztarriaren zuloen sakeak eta zuloaren tamainak batera, garbiketa-fluidoa zigilura behar bezala isur daitekeela ziurtatzen dute.
• Egiaztatu beti isurketa-atatuaren eta zigilu-ganberaren presioaren arteko aldea.
• Solidoak, urratzaileak edo erraz polimeriza daitezkeen substantziak dituzten euskarriak saihestu behar dira.
• Orifizio-plakaren buxadura berretsi daiteke hodiaren gainazaleko tenperatura egiaztatuz, orifizio-plakaren gora eta behera.

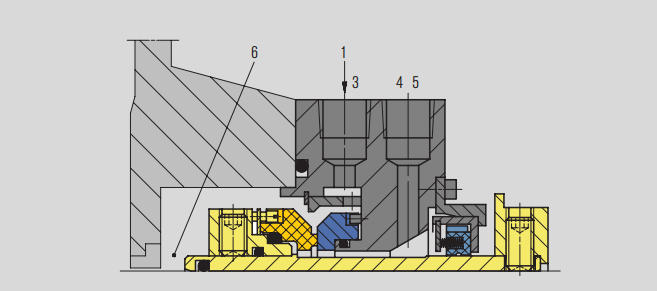

Seal Ganberaren xehetasunak

1.Punparen presio altuko eremutik (ponparen isurketa edo ponparen isurketa kanalizazioa)
3. Hustuketa ataka (F)
4. Hozgailua (Q)
5.Drain portua (D)
6.Zigilu-ganbera



III.

1. Oinarrizko definizioa

• Ponpatutako medioak ez du atmosferara isuriko deposituaren presioa galdu ezean.
• Presioak nitrogeno iturri bat behar du.
• Deposituaren barruan edo kanpoan hozte-bobinak eskaintzen ditu beroa kentzeko.
• Barne zirkulazio-gailu bat erabiltzen du hesi-fluidoaren zirkulazioa ziurtatzeko.
• Hesi-fluidoa prozesuko medioan sartzen da barruko zigiluaren aurpegitik.

6.Likidoaren hesiaren sarrera (LBI)

• Produktuaren medioa diluitzeko baimena ematen duen lan baldintzetarako egokia.
• Egokiak barneko zigiluaren aurpegiari lubrifikaziorik eman ezin dion lan baldintzetarako egokia.
• Isolamendu-presioa 16 bar (232 psi) arteko agertokietarako egokia.

3. Neurriak

• Ziurtatu iturriaren presioa beharrezkoa den isolamendu-presioa baino handiagoa dela.
• Aireztatzea sistema ekipamendua martxan jarri aurretik.
• Kontrolatu zigiluaren sarrerako eta irteerako hodien tenperatura.
• Biltegiratze deposituaren likido-mailaren jaitsierak barneko eta/edo kanpoko zigiluen ihesa adierazten du.
• Ziurtatu isolamendu-presioa zigilu-ganberaren presioa baino gutxienez 1,4 bar (20 psi) handiagoa dela beti.
• Isolamendu-presioa 16 bar (232 psi) baino handiagoa bada, 53B, 53C edo 54 Plana hartu behar da.
• Berretsi prozesuko ingeniariarekin produktuaren medioa kutsatu daitekeen ala ez.
• Ziurtatu isolamendu-fluidoaren eta ponpak ponpatzen duen medioaren arteko bateragarritasuna.

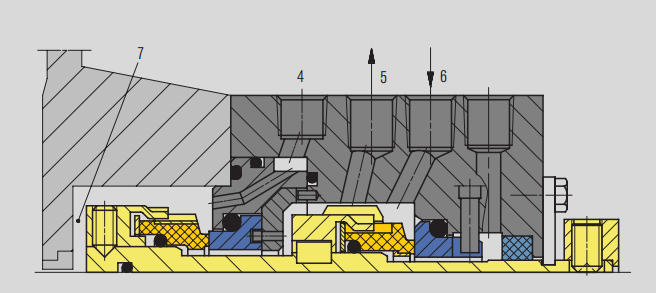

Seal Ganberaren xehetasunak

4. Hustuketa (F)

5.Likidoen hesiaren irteera (LBO)

6.Likidoen hesiaren sarrera (LBI)

Standardele API 682

IV.

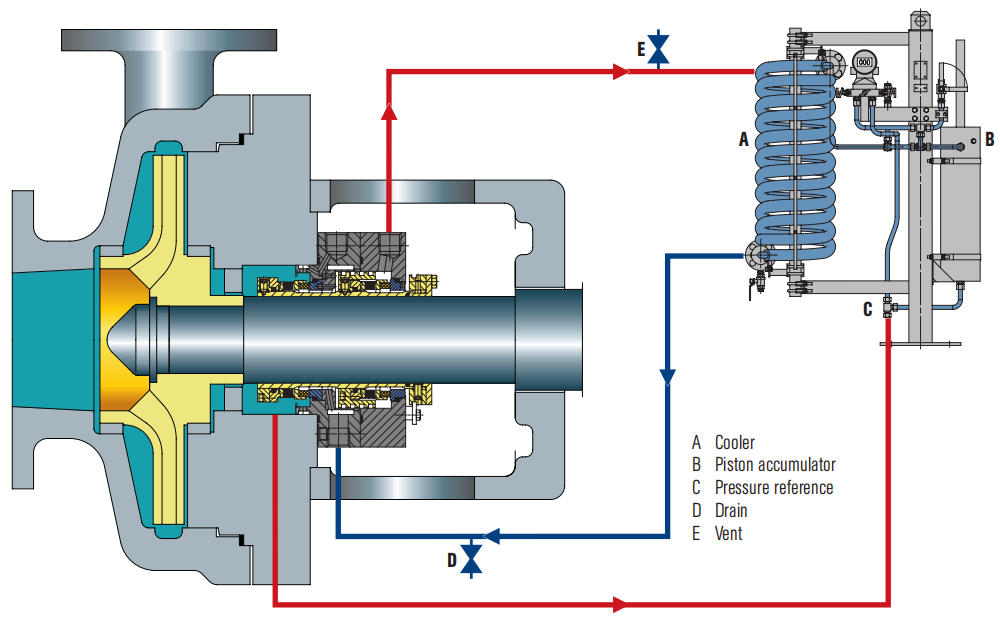

1. Oinarrizko definizioa

• Hesi-fluidoa eta nitrogenoa diafragma baten bidez bereizten dira, eta horrek eraginkortasunez saihes dezake nitrogenoa eta hesi-fluidoa nahastea, 53A Planaren antzera.
• Ponpatutako medioak normalean ez du atmosferara isuriko maskuriko presioa galtzen ez bada.
• Sistema independente gisa, fidagarritasun handia du eta ez du nitrogeno iturri iraunkorrik eta kanpoko presiorik behar.
• Beroa berreskuratzea ur edo aire hozgailu baten bidez egiten da.
• Hesi-fluidoa prozesuko medioan sartzen da barruko zigiluaren aurpegitik.

6.Likidoaren hesiaren sarrera (LBI)

• Produktuaren medioa diluitzeko baimena ematen duen lan baldintzetarako egokia.
• Eremuak barruko zigiluaren aurpegia garbitu ezin duen lan baldintzetarako egokia.
• 53A Plana onartu ezin den lan-baldintzetarako egokia, beharrezkoa den presioan nitrogeno iturri etengabe eta egonkorra lortzeko ezintasunagatik.
• Isolamendu-presioa 16 bar (232 psi) baino handiagoa den eta 53A Plana onartu ezin diren aplikazio-eszenarioetarako egokia.

3. Neurriak

• Berretsi prozesuko ingeniariarekin produktuaren medioa kutsatu daitekeen ala ez.
• Egiaztatu isolamendu-fluidoaren eta ponpatutako medioaren arteko bateragarritasuna.
• Ziurtatu maskuriko diafragma presio egokian aurrez kargatuta dagoela funtzionamendu-tenperaturan behar den isolamendu-presioa lortzeko.
• Aireztatzea sistema ekipamendua martxan jarri aurretik.
• Kontrolatu zigiluaren sarrerako eta irteerako hodien tenperatura.
• Ziurtatu isolamendu-presioa zigilu-ganberaren presioa baino gutxienez 1,4 bar (20 psi) handiagoa dela beti.
• Metagailuaren isolamendu-fluidoaren ahalmen txikia dela eta, beroa xahutzeko efektua hozgailuaren eraginkortasunaren araberakoa da.

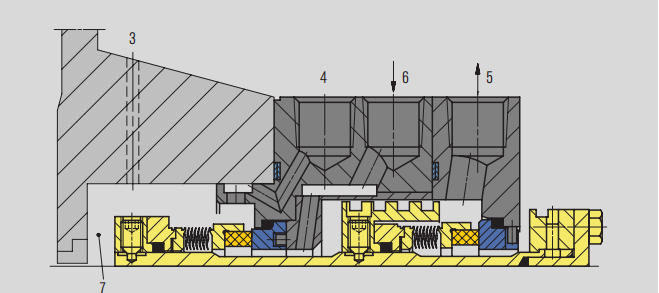

Seal Ganberaren xehetasunak

3.Presioaren erreferentzia-puntua

4. Hustuketa (F)

5.Likidoaren hesiaren irteera (LBO)

6.Likidoaren hesiaren sarrera (LBI)

Standardele API 682

Ondorioa
