Torloju-ponpenen azalpen zehatza

Lan-printzipioa eta aplikazio praktikoak

Torloju-ponpakFluido industrialak manipulatzeko sektoreko desplazamendu positiboko ponpen teknologia zaharrenetako eta fidagarrienetako bat dira. Haien produktu sorta osoa, torloju bakarreko, bi torloju eta hirukoitzeko ponpak barne, oso erabilia da petrolio eta gas, kimiko, itsas eta beste industria batzuetan. Ponpa hauek bezeroen errekonozimendu globala lortu dute beren errendimendu fidagarriagatik eta soluzio pertsonalizatuengatik. Egitura sinplea izan arren, ingeniari askok ez dute beren funtzionamendu-printzipioa eta hautaketa aplikazioak ondo ulertzen. Artikulu honetan oinarritutako azalpen zehatza eskaintzen duTEFFIKOingeniaritza praktika ekipoak aukeratzeko erabakiak laguntzeko eta torloju-ponpen errendimendu optimoa maximizatzeko.

Torloju-ponpen funtzionamendu-printzipioa

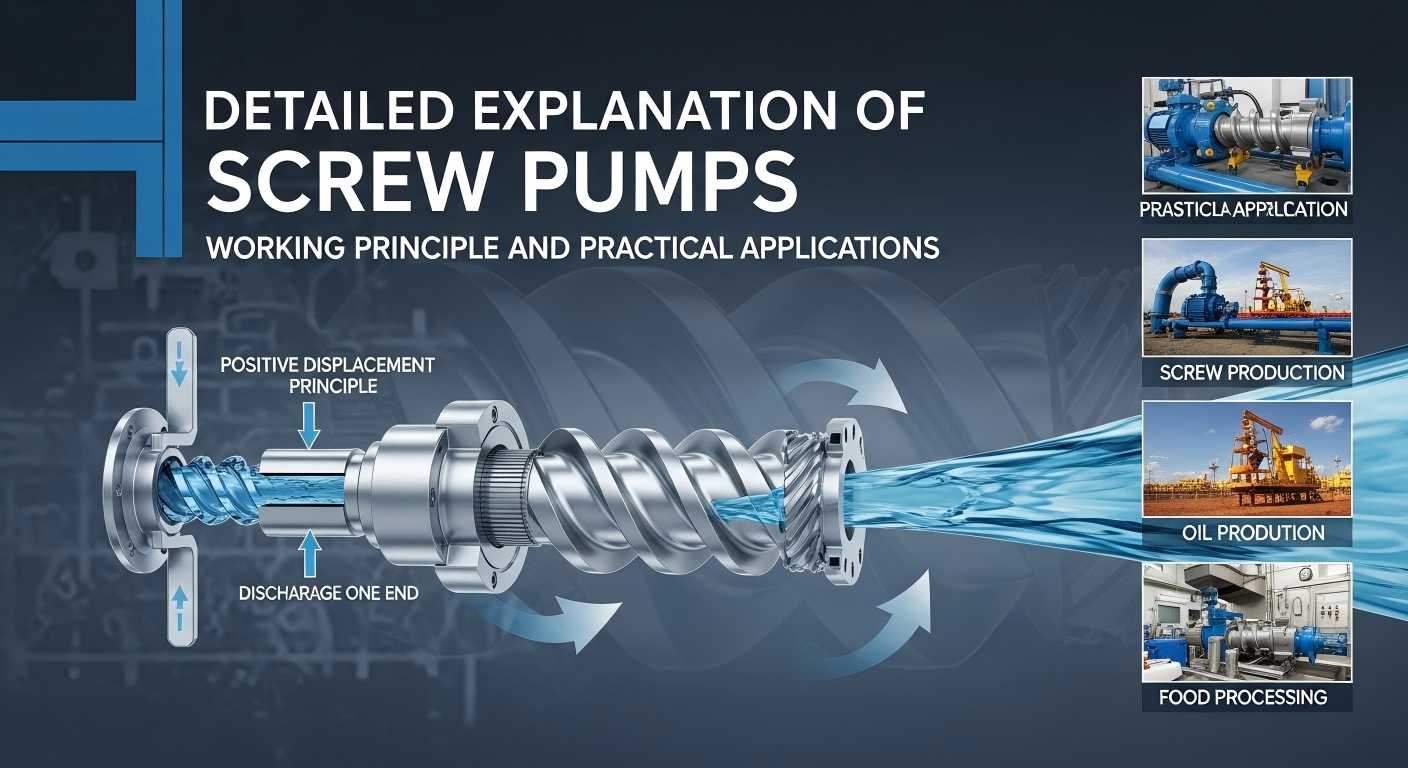

Torloju-ponpa baten muina torloju birakari baten edo gehiagoren ardatzean fluidoa garraiatzea da. Torlojuak biratzen direnean, egitura helikoidalak xurgatze atakatik isurketa atakara mugitzen diren ganbera itxiak eratzen ditu. Errotazio bakoitzak fluido bolumen finko bat sartzen du eta aurrera bultzatzen du.

Bere abantaila nagusia pultsurik gabeko fluxua da. Energia zinetikoaren bidez fluidoa garraiatzen duten ponpa zentrifugoek ez bezala, torloju-ponpek fluxu ia konstantea ematen dute, eta hori funtsezkoa da prozesuarekiko sentikorrak diren aplikazioetarako, hala nola lubrifikazio-sistemak, unitate hidraulikoak eta doitasun-neurketa.

Torloju bakarreko, torloju bikoitzeko eta torloju hirukoitzeko egiturak

• Torloju bakarreko ponpa(barrunbe-ponpa)errotore birakaria eta gomazko estator finko batekin funtzionatzen du. Torlojuaren egiturak ganbera jarraitu anitz eratzen ditu, fluidoa xurgatze-atakatik isurketa-atalera eramaten dutenak. Biskositate handiko eta zizaila-sentikorrak diren fluidoetarako egokia da, baina biraketa-abiaduran eta tenperatura-erresistentzian mugak ditu.
• Torloju biko ponpaBi torloju elkarren kontrako biraka hartzen ditu. Likatasun handiko eta erdi-hegazkorrak diren fluidoak kudea ditzake, torloju bakarreko ponpak baino abiadura handiagoetan funtzionatzen du eta oso erabilia da petrolio gordinaren hodietan, findegien petrolio gordinaren elikaduran eta sistema hidraulikoetan.
• Torloju hirukoitzeko ponpatorloju gidari batek eta bi torloju gidariek osatzen dute. Gidatzeko torlojuaren hariaren sareak eramandako torlojuekin lotzeak ganberak zigilatutakoak osatzen ditu, presio handiagoa eta eraginkortasun hobea eskainiz. Likido garbi eta lubrifikatzaileetarako egokia da, hala nola olio hidraulikoa eta fuel-olioa.

Ponpa zentrifugoen aurrean abantaila nagusiak

• Auto-aspiratzeko gaitasun handia:Xurgatze-igoera 6 metro baino gehiagora irits daiteke, ez da lehengai osagarririk behar, abiarazte azkarra da eta likido maila baxuetara eta maiz abiarazteko eta gelditzeko eszenatokietara egokitzen da.
• Likatasun handiko euskarrietara moldagarria:Zenbat eta likatasun ertaina handiagoa izan, orduan eta egonkorragoa izango da garraio-errendimendua, ponpa zentrifugoek nekez lor ditzaketenak.
• Ebakidura baxuko garraioa:Fluidoa norabide axialean zehar leun garraiatzen da turbulentziarik gabe, emultsioetarako eta esekietarako egokia da, eta ebakidura sentikorrak diren euskarriak modu eraginkorrean babesten ditu.
• Emaria egonkorra:Presio-pultsaziorik ez, kanalizazioaren estresa murrizten du, zarata txikiagoarekin funtzionatzen du eta ekoizpen prozesu egonkorrak bermatzen ditu.
• Norabide biko funtzionamendua:Fluidoa alderantziz garraiatu daiteke torlojuen biraketa-noranzkoa aldatuz, agertoki industrialagoetarako malgutasuna eskainiz.

Aplikazio-eremu komunak

• Petrolioaren eta gasaren industria:Petrolio gordinaren garraioa, kanalizazio-presioa, fuel-olioaren hornidura.
• Sistema hidraulikoak:Prentsa industrialak, ekipamendu mugikorra, itsas zuzendaritza-tresna.
• Lubrifikazio-sistemak:Engranaje-kutxa, konpresore eta lurrun-turbinen lubrifikazioa: pultsurik gabeko garraio-funtzioak lubrifikazio-sistemetan presio gorabeherak saihesten ditu eta ekipoen bizitza luzatzen du.
• Fintze-industria:Asfaltoa, hondar olioa eta polimeroen garraioa.
• Industria kimikoa:Erretxina, itsasgarria eta inprimatzeko tinta garraiatzea: ebakidura baxuko garraioak propietate ertainak babesten ditu, produktua hondatzea eragozten du eta korrosibo eta biskositate handiko euskarrietara egokitzen da.
• Itsas sektorea:Oholtzarako makineria, motorraren lubrifikazioa, balasto sistemak - TEFFIKO torloju-ponpak itsas lan-baldintza konplexuetara egokitzen dira, bibrazioei eta inpaktuei aurre egiten diete eta nabigazioaren segurtasuna bermatzen dute.

Funtzionamendu-baldintza sorta

Torlojuzko ponpek ondoen funtzionatzen dute parametro-tarte zehatzetan. Funtzionamendu-baldintza optimoak hauek dira:

• Errotazio-abiadura:1000-3600 rpm torloju biko/hiruko ponpetarako; 300–1800 rpm torloju bakarreko ponpetarako (abiadura txikiagoa).
• Biskositatea:Aplikatzeko biskositate optimoa 10-1000 cSt izan ohi da; biskositate baxuagoko edo handiagoko komunikabideetarako diseinuak ere eskuragarri daude.
• Presioa:Torloju bikoitzeko/hirukoitzeko ponpak 200 bar baino gehiagora irits daitezke; torloju bakarreko ponpak 20 bar-tik beherakoak izan ohi dira.
• Tenperatura:Errodamendu eta torloju materialez mugatuta, aplikagarria den tenperatura-tarte orokorra -40 ℃ eta + 300 ℃ da.

Aurreko baldintzetatik haratago funtzionatzeak osagaien higadura bizkortuko du eta kalteak ere eragingo ditu.

Ohiko hutsegite moduak eta prebentzio-neurriak

• Errodamenduen higadura:Errodamenduek etengabeko karga erradialak eta axialak jasaten dituzte. Hautatu karga nominal egokia duten errodamenduak eta kontrolatu tenperatura.
• Torlojuen higadura:Erdian dauden partikula urratzaileek torlojuaren gainazala higatuko dute. Instalatu iragazkia sarreran edo erabili material gogortuekin egindako torlojuak.
• Lehorrean egindako kalteak:Gomazko estatoreak dituzten torloju bakarreko ponpak berehala hondatuko dira lehorrean martxan dagoenean. Hornitu lehorrean martxa babesteko gailu batekin.
• Gainberotzearen kalteak:Presio handiko eta emari baxuko baldintzek tenperatura ertaineko igoera eragin ohi dute. Instalatu gutxieneko fluxua birzirkulatzeko edo beroa xahutzeko gailu bat.

Hautespenean saihestu beharreko uste okerrak

• Ez hautatu ur garbiaren errendimendu-kurbetan oinarrituta, biskositate ertainak nabarmen eragiten baitu ponparen errendimenduan.
• Ez ezazu alde batera utzi behar den xurgatze-buru garbia (NPSHr), batez ere biskositate handiko komunikabideetarako.
• Ez hautatu gehienezko emariaren arabera soilik; kontuan hartu fluxua erregulatzeko tartea eta karga partzialeko eraginkortasuna.

Laburpena

Torlojuzko ponpek abantaila ordezkaezinak dituzte ponpa zentrifugoen aldean: likatasun handiko, lubrifikatzaileak eta zizaila-sentikorrak diren euskarriak garraiatu ditzakete, pultsurik gabeko garraioa lor dezakete eta auto-aprimatzeko gaitasun bikaina dute. Oinarrizko printzipioak menderatzeak ingeniariei aukeraketa egokiak egiten laguntzen die eta ohiko akatsek eragindako ekipoen hutsegite goiztiarra saihesten du. Mundu mailan liderra den marka gisa, 20 urteko esperientzia duen torloju ponpen arloan,TEFFIKOTorloju-ponpa garraiatzeko zerbitzu fidagarriak eta eraginkorrak eskaintzen ditu mundu osoko industriei I+G teknologia aurreratuarekin, kalitate-ikuskapen zorrotzarekin (produktu guztien %100eko ikuskapen osoa), produktu sorta osoa estaldurarekin eta soluzio pertsonalizatuekin. Prozesu osoan zehar laguntzen diegu bezeroei aukeraketa orientabidetik, ekipamendu hornikuntzara salmenta osteko laguntzara arte, ekipoen funtzionamendu eraginkorra eta egonkorra lortzen eta industria-fluidoen manipulazioan balio berria desblokeatzen laguntzen diegu.
