Ur horniduran, ingeniaritza kimikoan, HVAC eta beste alor batzuetan ohikoak diren arazo hauek ponpa zentrifugoaren oinarrizko "argibide-eskuliburua" -errendimendu-kurba- oker irakurtzetik edo bazter utzita sortzen dira. Industrian oso erabilia den oinarrizko ekipamendu gisa, a-ren eraginkortasuna % 1 handitzen daponpa zentrifugoaEskala handiko proiektu baten ustiapen-kostuetan hamarnaka mila edo ehunka mila yuaneko aurreztea suposa dezake.
Artikulu honek ponpen kurbak nola interpretatzen irakatsiko dizu, nola irakurri ez ezik, kontratazio eta funtzionamendu eta mantentze erabaki optimoak hartzeko nola erabili ere.

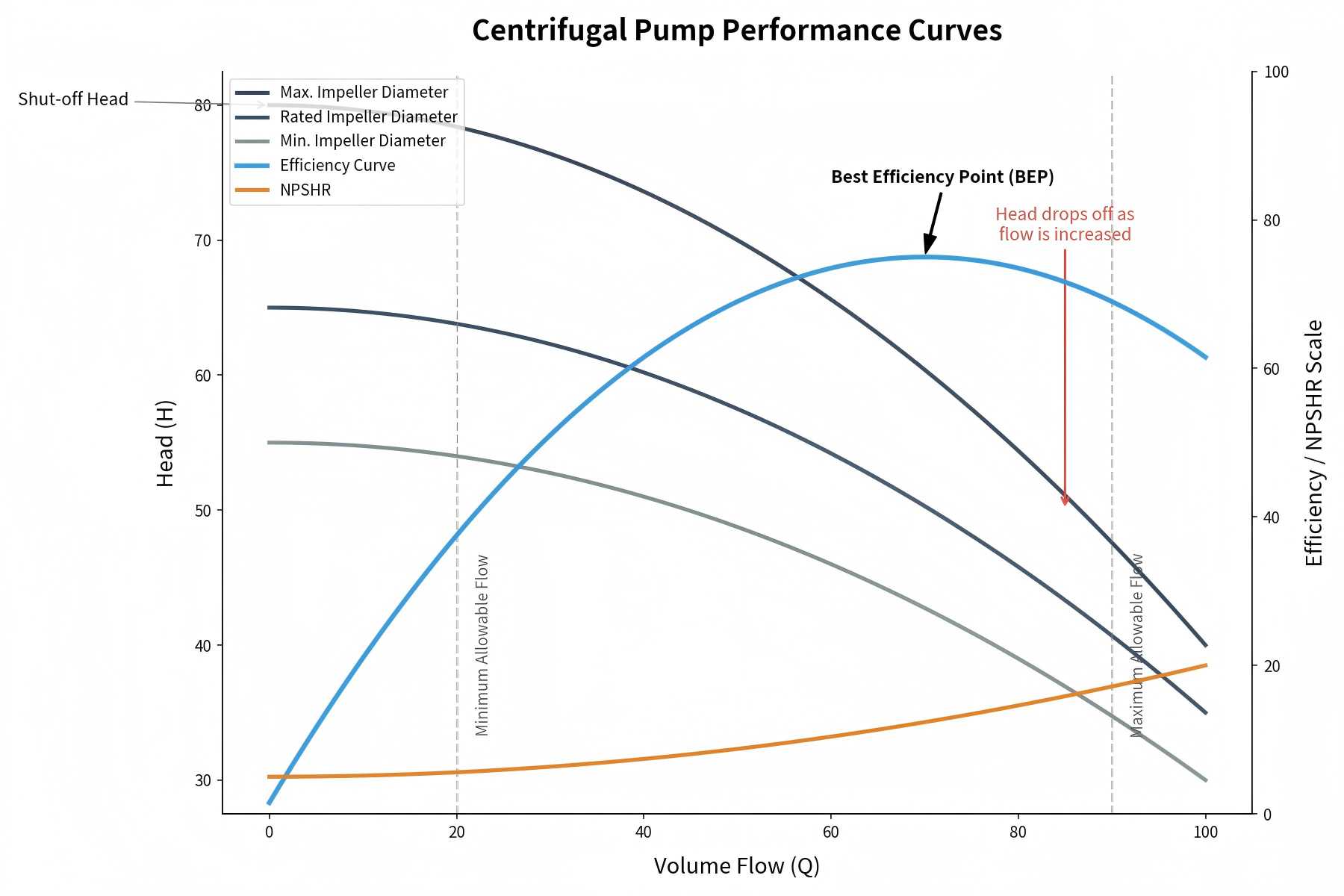

Buru-fluxuaren kurba (H-Q kurba) ponpa-kurbaren zatirik oinarrizkoena da. Ponparen buruaren (ponpak fluidoa altxa dezakeen altuera) eta emari-abiadura (ponpak denbora-unitateko ematen duen fluidoaren bolumena) abiadura konstantean irudikatzen du. Normalean, burua ardatz bertikalean (Y ardatzean) eta emaria ardatz horizontalean (X ardatzean) markatzen da.
Ondorio nagusi bat atera daiteke H-Q kurbatik: emaria handitzen den heinean, burua pixkanaka gutxitzen da. Hau da, bulkada eta ponparen karkasatik fluido gehiago igarotzen den heinean, fluidoen marruskadura eta ponparen barneko turbulentzia areagotu egiten dira, eta ondorioz, burua murriztu egiten da. Adibidez, ponpa batek 100 oin buru sor ditzake minutuko 50 litroko (gpm) emariarekin, burua 80 oinetara jaisten den bitartean, emaria 75 gpm-ra igotzen denean, erlazio hori argi ikusten da kurban.
Potentzia-Flow Kurbak (P-Q Kurba) ponparen potentzia-kontsumoaren eta emari-abiaduraren arteko erlazioa erakusten du abiadura konstantean. Energia-kontsumoa (zaldi-potentzian edo kilowattetan) ardatz bertikalean irudikatzen da, eta emari-abiadura ardatz horizontalean.
H-Q kurbak ez bezala, P-Q kurbak goranzko joera erakusten du: potentzia-kontsumoa handitu egiten da emaria igotzen den heinean. Hau da ponpak esfortzu handiagoa egin behar duelako fluido gehiago emateko eta marruskadura eta turbulentzia handiagoak gainditzeko. Kurba hau ulertzea ezinbestekoa da ponpa-motorra aukeratzeko; motorra tamaina txikikoa bada, gainkargatu dezake fluxu handiko baldintzetan; neurri handiegia bada, energia xahutzea eragingo du.
Eraginkortasun-Emariaren Kurbak (E-Q Kurba) ponparen eraginkortasuna islatzen du emari desberdinetan. Eraginkortasuna (ehuneko gisa adierazita) ardatz bertikalean irudikatzen da, eta emari-abiadura ardatz horizontalean. Kurba hori funtsezkoa da energia-kontsumoa murrizteko, ponpak eraginkortasun handienarekin funtzionatzen duen emaria erakusten baitu.
Eraginkortasun-kurba "muino itxurakoa" izan ohi da: emari-abiadura handitzen den heinean eraginkortasuna gorenera igotzen da, eta gero pixkanaka-pixkanaka murrizten da emaria hazten doan heinean. Kurba honen gailurra Eraginkortasun-punturik onena (BEP) deitzen da, behean zehatz-mehatz azalduta.
Ponparen kurba irakurtzea ez da hiru azpikurbak identifikatzea soilik, ponparen errendimendua zehazten duten datu nagusiak ulertzea ere bada. Hona hemen arreta jarri beharreko oinarrizko elementuak:
Eraginkortasun-punturik onena (BEP) ponpak eraginkortasunik handienarekin funtzionatzen duen emari-abiadura eta buruaren konbinazioa da, hau da, E-Q kurbaren gailurra eta ponparen funtzionamendu-puntu ekonomikoena ere. Ponpa bat hautatzerakoan, lehenetsi sistemaren behar den funtzionamendu-puntua (emaria + altuera) BEPtik ahalik eta hurbilen dagoen ereduak.
Ponpa BEPtik urrun funtzionatzeak energia-kontsumoa handitzea dakar, bultzadorearen eta motorren higadura bizkortzea eta ponparen bizitza-bizitza laburtzea dakar. Adibidez, 60 gpm-ri dagokion BEP bat duen ponpa batek % 20-30eko efizientzia murriztea eta hutsegite goiztiarra izan dezake 30 gpm-an (BEP-ren emaria-tasa erdia) funtzionatzen duenean.
Funtzionamendu-barrutia (errendimendu-barrutia ere deitzen zaio) ponpak segurtasunez funtziona dezakeen emari-tasa eta buru-tarteari egiten dio erreferentzia, bultzatzailea, motorra edo beste osagai batzuk kaltetu gabe. Tarte hau ponparen gutxieneko/gehieneko emaria eta buruak zehazten du, eta zuzenean ikus daiteke H-Q kurban.
Fabrikatzaileek normalean ponpa BEParen % 70-120 artean funtzionatzea gomendatzen dute funtzionamendu-tarte segurua bermatzeko. Tarte honetatik kanpo funtzionatzeak kabitazioa, gehiegizko bibrazioa, motorra gehiegi berotzea eta beste arazo batzuk sor ditzake.
Itzte-burua ponpak zero fluxuan sor dezakeen altuera da (hau da, isurketa-balbula itxita dagoenean), hau da, H-Q kurbaren eta ardatz bertikalaren ebakidura (Y ardatza). Itzateko burua ulertzea ezinbestekoa da sistemaren diseinurako; sistemaren buru estatikoak ponparen ixteko burua gainditzen badu, ponpak ez du fluidorik emango.
Gehienezko emaria ponpak zero altueran eman dezakeen emari maximoa da (hau da, fluxuarekiko erresistentziarik gabe), hau da, H-Q kurbaren eta ardatz horizontalaren (X ardatzaren) elkargunea. Balio honek ponpak sistemaren gehienezko emari eskaria bete dezakeen zehazten laguntzen du.
Xurgapen Buru Positiboa (NPSH) funtsezko parametroa da kabitazioa saihesteko: fenomeno suntsitzailea, non fluidoan lurrun-burbuilak sortzen diren xurgapen-presio nahikoa ez dela eta, ponparen osagaiak kaltetzen dituena. NPSH ponparen xurgapenean dagoen fluidoaren presioaren eta fluidoaren lurrun-presioaren arteko aldea da.
Ponparen kurba gehienek NPSH kurba bat dute, ponpak kabitaziorik gabe funtzionatzeko behar den NPSH gutxieneko emari-tasa desberdinetan erakusten duena. Kavitazioa saihesteko, sistemaren eskuragarri dagoen NPSH ponpak eskatzen duen NPSH baino handiagoa izan behar da.
Ponpa-kurba guztiek ez dute forma bera; haien forma ponparen diseinuaren araberakoa da, eta kurba-forma desberdinak aplikazio-eszenatoki desberdinetara egokitzen dira. Hona hemen ponpa-kurba ohikoenak diren hiru forma:
Kurba aldapatsu batek adierazten du ponpak buru handia sor dezakeela emari baxuetan. Kurba mota hau presio handiko aplikazioetarako egokia da, hala nola galdararen elikadura-sistemetarako, presio handiko garbiketa edo fluidoa hodi meheetatik edo erresistentzia handiko sistemetatik igarotzen den industria-prozesuetarako.
Kurba lauak esan nahi du ponpak emari handia eman dezakeela buru baxuan. Emari handiko eta erresistentzia baxuko aplikazioetarako aproposa da, hala nola ureztatze-sistemetan, hozte-dorreetan edo udal-ur-hornikuntza-sistemetan.
Bizkor erortzen den kurba batek adierazten du ponpak kabitaziorako joera duela emari-tasa baxuetan. Horrelako ponpek NPSH erabilgarri handiagoa behar dute eraginkortasunez funtzionatzeko, eta egokiak dira emari-tasa egonkorrak eta xurgatze-presio nahikoa duten aplikazioetarako.
Ponparen kurbak guztiz erabiltzeko, jarraitu aholku praktiko hauek: ponpa egokia aukeratzen eta haren errendimendua optimizatzen lagunduko dizute:
Eskuinekoa aukeratzekoponpa zentrifugoa, lehenik eta behin sistemaren eskakizunak argitu, gero lotu eskakizunak ponparen errendimenduarekin ponparen kurba erabiliz. Jarraian urratsez urrats gida bat dago:
Ponpa egokia hautatu ondoren, haren errendimendua optimiza dezakezu ponparen kurba erabiliz kostuak murrizteko eta bizitza luzatzeko. Jarraian oinarrizko estrategiak daude:
