Nola irakurri ponpa motako espektroaren diagrama: urratsez urrats gida

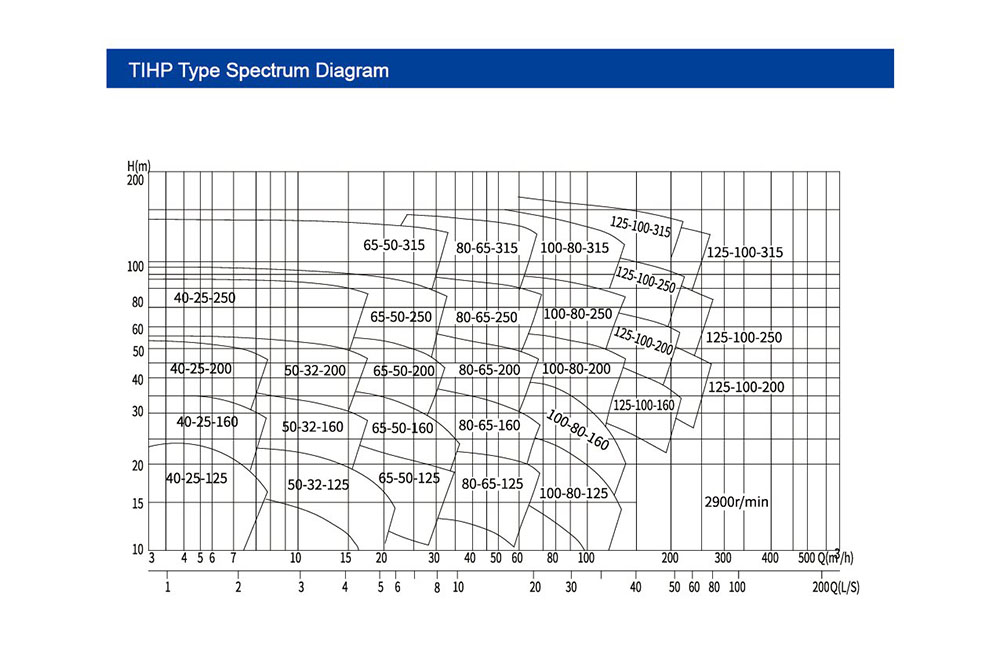

Ⅰ. Nola irakurtzeko ponpa motako espektroaren diagrama

1. Ardatzaren interpretazioa

• Ardatz horizontala (X ardatza): orduko metro kubikoetan (m³ / h) metro kubikoetan (q) adierazten du, ezkerretik eskuinera handituz.
• Ardatz bertikala (y ardatza): metro (m) izenburu (m) adierazten du, behetik gora handituz.

Ⅱ Kurbak eta zonak

Diagramak kurba eta zona anitz biltzen ditu, bakoitza ponpa eredu zehatz bat ordezkatzen duena. Adibidez, "40-25-125" eta "50-32-160" ponpa eredu ezberdinak adierazten dituzte.

• Puntuak kurben barruan: kurba bateko puntu bakoitzak ereduaren balioa adierazten du fluxu-tasa jakin batean. Adibidez, "40-25-125" eremuaren barruan, puntu multzo batek eredua erakusten du eredu honetarako hainbat fluxu tasa.

Ⅲ Gako urratsak: Lan-puntua eta hautaketa

1. Zehaztu beharrezko parametroak: Argitu diseinu-fluxuaren tasa (Q₀) eta diseinu burua (H₀). Adibidez, fabrika batek 100 m³ / h garraiatzeko bonba behar du 80 m-ko buruan.
2. Lokalizatu lan-puntua: Aurkitu Q₀ x ardatzean eta h₀ y ardatzean; Haien elkargunea lan puntua da. Puntua ereduaren gune poligonal baten barruan erortzen bada, eredu horrek teorikoki betetzen du baldintza.
3. Adibide: Q = 80 m³ / h eta h = 80 m-rako, egiaztatu puntua "100-80-250" bezalako zonaldeetan datza egokitasuna ebaluatzeko.

Eraginkortasun handiko gunea lehenestea: zona batek kurba trinkoagoak edo itzalik badu (diagrama batzuetan markatuta), eraginkortasun handiko tartea adierazten du (eraginkortasuna% 80). Hautatu ereduak eremu horretan erortzen diren ereduak energia aurrezteko optimoa lortzeko.

Ⅳ Biraketa abiadura eta informazio osagarria

Beheko eskuineko izkinan "2900 r / min" notazioak espektro horretako ponpak (abiadura estandarra motorren ponpetarako abiadura estandarra) adierazten du. Abiadura desberdinetarako (adibidez, 1450 r / min), erabili antzekotasuna errendimendua bihurtzeko:

• Fluxu-tasa abiadura proportzionala da.
• Burua abiadura karratuarekiko proportzionala da.

Ⅴ Hautaketa Logika azkarra

1. Identifikatu Q eta H eskakizunak, eta aurkitu dagokion eredu eremua.
2. Lehentasunezko ereduak Zone Zentroaren ondoan dauden lanak (eraginkortasun handiko eremua).
3. Kontuan izan ereduaren sarrerako / irteerako diametroak (adibidez, 40, 50 mm) gunearen kanalizazioekin bateragarritasuna bermatzeko.

Ⅵ Teffiko ponpei buruz

Laburbilduz, TEFFIKOren 5. belaunaldiko TIHP ponpa motako espektroaren diagrama argitzen du lan baldintzak eta eraginkortasun handiko zonak, fluxu-buruaren koordenatuen, eredu-zonetan eta errendimendu-kurbak. Azkar aukeratu ditzakezu ereduak parametroak zonaldeekin bat eginez. Kurbateen interpretazioari buruzko galderak egiteko, lan baldintzak egokitzeko edo konponbide pertsonalizatuak egiteko, Teffikoko talde tekniko teknikoei buruzko aukeraketa, errendimendu simulazioa eta instalazio laguntza eskaintzen ditu. Ikustaldiwww.teffiko.comedo elektronikoasales@teffiko.comIndustri fluidoen garraioa optimizatzeko.
