Nire gida praktikoa errotoreen eta estatoreen barrunbe progresiboen ponpetan

Urteetan industria sektorean lanean aritu ostean, ziur esan dezaket horibarrunbe progresiboko ponpak(errotore-estator ponpak, torloju-ponpa eszentrikoak ere ezagutzen dira) fluidoen transferentziarako "grapak" absolutuak dira. Desplazamendu positiboko ponpa gisa, fluido likatsuak, substantzia korrosiboak eta partikula solidoak dituzten euskarriak kudeatzeko bereziki diseinatuta daude; ezinbestekoak dira petrolioa ateratzeko, kimikoko plantak, hondakin-uren tratamendurako instalazioetan eta elikagaiak ekoizteko lerroetan.

Nire ustez, haien errendimendu bikaina errotorearen eta estatorearen arteko lankidetza estutik dator. Barrunbe progresiboko ponpen funtzionamendu-printzipioa, errendimendua eta epe luzerako funtzionamendu egonkorra benetan ulertzeko, oinarrizko bi osagai hauek ondo ulertu behar dituzu. Hau ez da ezagutza teorikoa soilik; urteetan pilatu dudan esperientzia gogor lortua da.

I. Errotorea eta Estatora

Nire begietan, barrunbe progresiboko ponpa bakoitzaren "bizi-lerroa" errotorearen eta estatorearen konbinazioan datza; zenbat eta zehatzago moldatzen diren, orduan eta handiagoa izango da ponparen eraginkortasuna.

Errotorea helikoide formako metalezko ardatza da, normalean erresistentzia handiko altzairu herdoilgaitzez, aleaziozko erreminta-altzairuz edo baita titanioz egina. Ponparen karkasaren barruan instalatutako osagai aktiboa denez, biratzen denean fluido-fluxua gidatzen ez ezik, transferentziarako beharrezkoa den konpresio-indarra ere sortzen du. Errotore asko kromatu edo gainazal gogortzeko beste tratamendu batzuk jasaten ikusi ditut, eta egia esan, horrek nabarmen hobetzen du haien higadura erresistentzia. Urrats hau saltatzeak errotorearen higadura-tasa gogaikarria izango du.

Estatorea, berriz, barrunbe moldatua duen metalezko hodi bat da, kautxu nitrilez (NBR), fluorokautxuz (FKM) edo EPDM bezalako material elastikoz estalia. Bere barne-forma errotoreari ezin hobeto egokitzen zaio, eta errotorearen diametroa estatorearen barne-diametroa baino zertxobait handiagoa da. "Interferentzia-egokitze" honek osatutako ganberak hermetikoak direla ziurtatzen du; zigiluak huts egiten badu, ponpak funtsean ez du ezertarako balio.

Torloju bakarreko ponpa den ala ez (hari bakarreko errotorea hari biko estator batekin parekatua), torloju bikoitzeko ponpa bat (bi torloju kontrako biraka eta elkarren artean) edo torloju hirukoitzeko ponpa (torloju bat gidatzen duen bi torlojurekin), errotorearen eta estatorearen arteko doikuntzak ponpa modu fidagarrian funtzionatzen duen modu gogorra ikasi nuen. Desbideratze txiki batek ere fluxua murriztea, isuriak edo erabateko itzaltzea ekar dezake.

II. Lan-printzipioa: "Barrunbeen garraioa" sinplea baina eraginkorra

Ez nuen guztiz ulertu barrunbe progresiboko ponpen funtzionamendu-printzipioa bi ponpa zahar desmuntatu nituen arte; egia esan, oso erraza da ulertzea.

Errotorea estatorearen barnean eszentrikoki biratzen denean, elkarren artean elkartzen diren egitura helikoideek barrunbe zigilatu batzuk osatzen dituzte. Errotoreak biraka egiten duen heinean, barrunbe hauek etengabe mugitzen dira isurketa-muturrerantz, funtsean fluidoa aurrera "eramanez". Ponparen barruan zinta garraiatzaile ikusezina izatea bezalakoa da, fluidoen transferentziarako bereziki diseinatua.

Xurgatze atarian, barrunbearen bolumena zabaltzen da, barne-presioa murriztuz, eta likidoa biltegitik ateratzen da presio atmosferikoaren bidez; errotoreak biratzen jarraitzen duen heinean, fluidoz betetako barrunbea isurketa atakara bultzatzen da, non barrunbearen bolumena uzkurtzen baita, fluidoa estutuz presioa handitzeko, fluidoa leunki isurtzeko aukera emanez.

Diseinu honetan bereziki gustatzen zaidana da ez duela sarrerarik edo presio balbularik behar. Honek, pultsazio baxuko transferentzia egonkorra lortzen ez ezik, prozesu sentikorretarako funtsezkoa da, baizik eta emeki maneiatzen ditu ebakidura-sentikorrak diren material "delikatuak", hala nola indar desegokiaren eraginez huts egin dezaketen lehengai biofarmazeutikoak. Hona hemen aholku praktiko bat zuretzat: errotorearen norabidea alderantzikatuz gero, xurgapenaren eta isurketaren noranzkoa alda daiteke. Eragiketa txiki honek ekipamendu osoa hainbat aldiz berriro konfiguratzeko arazoak aurreztu ditu.

III. Oinarrizko abantailak (eta desabantaila inperfektuak)

Urteetan zehar, barrunbe progresiboko ponpak beste mota batzuetako ponpak gainditzen dituztela ikusi dut eszenatoki askotan, baina ez dira ahalguztidunak. Azter ditzagun objektiboki haien alde onak eta txarrak.

(I) Ezinbesteko oinarrizko abantailak

• Fluxu egonkorra eta doikuntza erraza:Errotorearen eta estatorearen arteko doikuntza estuak barrunbearen bolumenaren aldaketa oso uniformeak bermatzen ditu, fluxuaren gorabehera ia arbuiagarriekin. Ponpa zentrifugoek ez bezala, ez du balbula gehigarririk behar fluxu lineal egonkorra emateko, eta bereziki egokia da zehaztasun-eskakizunak dituzten agertokietarako, hala nola ekoizpen kimikoa. Gainera, emari-abiadura errotorearen abiadurarekin zuzenean lotuta dago; irteera doitzea botoi bat biratzea bezain erraza da. Loteen ekoizpenean fluxua kontrolatzeko erabili nuen, eta ez nuen inoiz produktu akastuna izan fluxu-desbideraketak zirela eta.
• Presio irteera uniformea:Fluidoa leunki eta etengabe estutzen da transferentzian, bat-bateko presio-gailurrik gabe. Inoiz ez dut arazorik izan presioarekiko sentikorrak diren euskarri "ukitsuak" garraiatzeko erabiltzeko, biskositate handiko polimero soluzioak bezalakoak.
• Auto-ahalmen bikaina:Ez da aurretiaketarik behar; hasi ondoren, ontzitik zuzenean atera dezake fluidoa, gehienez 8,5 metroko ur-zutabearen xurgapen-altuera batekin. Hau enbalado-ponpak baino askoz handiagoa da, batez ere hondakin-uren araztegietan, non ponpak maiz martxan jartzen eta gelditzen ditugun. Barrunbe progresiboko ponpetara aldatu ondoren, gure taldearen prestaketa denbora erdira murriztu zen.
• Fluidoen manipulazio polifazetikoa:Biskositate handiko fluidoak erraz maneia ditzake (marmelada eta txokolate almibarretan garraiatu ditut), hareaz betetako petrolio gordina, minda urratzaileak eta produktu kimiko korrosiboak. Diafragma-ponpak gainditzen ditu gas-solido nahasketak maneiatzeko eta engranaje-ponpekin ez da parekoa fluido likatsuak garraiatzeko. Noizbait golf pilotaren tamainako partikulak dituzten lohiak garraiatzeko erabili nuen traba bakar bat ere gabe.
• Ebakidura baxuko transferentzia materialak babesteko:Bere diseinuak ebakidura-indarra murrizten du, industria biofarmazeutikorako "salbatzailea" dena. Proteina-soluzioak eta substantzia bioaktiboak garraiatzeko erabili nuen, eta materialaren errendimendua ez zen batere eraginik, ponpa gehienek lortu ezin duten zerbait.
• Egitura trinkoa eta eraginkortasun energetikoa:Aztarna txikia hartzen du, instalazioa eta mantentze-lanak erosoak eginez. Gainera, oso energia-eraginkorra da; gure lantegi kimikoan ponpa zaharrak ordezkatu ondoren, elektrizitatearen kostua %15 jaitsi zen.
• Neurketa-ponpa gisa erabilera bikoitza:Plunger-ponpak, diafragma-ponpak edo engranaje-ponpak ez bezala, bere zehaztasuna nahikoa da kimikoak dosifikatzeko eta betetzeko. Aurretik laborategi batean erreaktiboak garraiatzeko erabiltzen nuen, zehaztasuna % 1 barruan kontrolatuta, neurketa-ekipo osagarrien beharra ezabatuz.

(II) Kontu egin beharreko desabantailak

• Kostu handia:Egia esanda, bere erosketa-prezioa eta mantentze-kostuak ponpa sinpleenak baino handiagoak dira. Tailer txikiek ez-ekonomikoa izan dezakete, baina lan baldintza astunetarako, bere iraunkortasunak hasierako inbertsioa merezi izan dezake.
• Gehiegizko partikula solidoekiko sentikortasuna:Ertainean partikula solido gehiegik errotorearen eta estatorearen higadura azkarra eragingo du. Gehiegizko harea zuen petrolio gordina garraiatzeko erabili nuen behin, eta estatoreak huts egin zuen sei hilabeteren buruan. Ikasgaia: egiaztatu beti partikula solidoen edukia, eta instalatu iragazki bat ziur egon ezean.
• Zorrotz ez da lehorra:Minutu bat lehorrean ibiltzeak gehiegi berotu eta errotorea eta estatorea kaltetu ditzake. Nire lankide batek akats hori egin zuen —hasi baino lehen likido-maila egiaztatu ez zuen— eta errotorea erre zuen, egun osoko geldialdia eta ordezko piezen kostu garrantzitsuak eragin zituen.
• Presio handiko agertokietarako beharrezkoa den aldaketa:Presio baxuko edo ertaineko lan baldintzetarako aukerarik onena da, baina aldaketa gehigarriak behar dira presio handiko transferentziarako. Behin saiatu nintzen presio handiko transferentziarako erabiltzen, baina zigiluak eta etxebizitzak berritu genituen arte isuri handia egin zuen.
• Kavitazio arriskua:Fluidoaren presioa bere lurrun-presioa baino txikiagoa bada, kavitazioa gertatuko da: burbuila txikiak lehertu egiten dira eta barneko piezak kaltetzen dituzte. Fluxu baxuko eszenatoki batean topatu nuen, eta errotorea zuloa zegoen. Geroago, presioa arintzeko balbula bat jartzeak arazoa konpondu zuen, baina ikasgai garestia izan zen.

IV. Errotorearen eta estatorearen geometriak nola eragiten dioten errendimenduari (Nire hautaketa-irizpideak)

Urteetan ponpak aukeratzen ibili ostean, errotorearen eta estatorearen geometria lan baldintzetara egokitzeko gakoa dela ikusi nuen.

Ponpa motaren sailkapena (Nire lotzeko gida azkarra)

• Torloju bakarreko ponpak:Hari bakarreko errotorea hari bikoitzeko estator batekin parekatuta; hau lehenesten dut biskositate handiko fluidoak edo partikula solidoak dituzten euskarriak garraiatzeko. Esaterako, lohien transferentzia hondakin-uren araztegietan, non itsatsiaren aurkako gaitasuna bikaina den.
• Torloju biko ponpak:Bi torloju kontrako biraka eta elkarren arteko sareak: oso leun funtzionatzen dute zarata gutxirekin. Olio eta produktu kimiko garbiak edo apur bat kutsatuta garraiatzeko erabiltzen dut, materialaren garbitasuna bermatuz, funtsezkoa dena farmazia edo elikagai-mailako aplikazioetarako.
• Torloju hirukoitzeko ponpak:Gidatze-torloju bat bultzatutako bi torlojurekin; fluxua neurgailu-ponpa bezain uniformea ​​da. Bereziki egokia da biskositate baxuko fluido garbiak garraiatzeko, hala nola olio hidraulikoa eta olio lubrifikatzailea; Askotan erabiltzen dut makina-erremintaren lubrifikazio-sistemetan, eta inoiz ez dut arazorik izan lubrifikazio eskasarekin.

Geometria azpimotak (errendimenduan eragina duten xehetasun txikiak)

Oinarrizko ponpa motaz gain, errotorearen eta estatorearen geometriaren doikuntza sotilak aldaketa handiak ekar ditzakete:

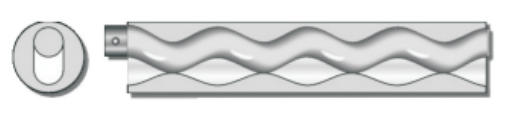

• S mota: transferentzia ultraegonkorra, errotorearen sarrera trinkoa eta xurgatze-buru positibo baxua (NPSH) eskakizunak. Material likatsuak edo partikula handiko euskarriak garraiatzen ditudanean beti hautatzen dut;

• L mota: errotorearen eta estatorearen arteko zigilatzeko lerro luzeagoa, eraginkortasun handiagoa eta bizitza luzeagoa izatearen ondorioz. Egitura trinkoa baina fluxu-ahalmen handia du, etenaldi-kostuak handiak diren errendimendu handiko eszenatokietarako egokia.

• D mota: egitura trinkoa, ia pultsaziorik gabeko transferentzia eta neurketa-zehaztasun oso handia. Doitasun kimikoen dosifikazio agertokietan erabiltzen dut: parametroak ezarri eta konfiantzaz utzi, ez da fluxuaren gorabeherez kezkatu beharrik.

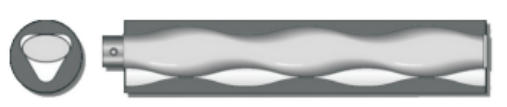

• P mota: fluxu-ahalmen handia egitura trinko batekin konbinatzen du eta L motako zigilatzeko lerro luzea heredatzen du. Nire "erabilera guztietarako ponpa" da: fluxu handiko transferentzia eta dosifikazio zehatza egiteko gai da.

Gainera, ezin dira alde batera utzi helize-angelua, beruna eta hortzaren profila bezalako parametroak. Nire esperientziatik: zenbat eta helize-angelu handiagoa izan, orduan eta emari handiagoa baina presio txikiagoa; zenbat eta helize-angelu txikiagoa izan, orduan eta presio handiagoa baina emari txikiagoa izango da. Lan baldintzen lehentasunaren araberakoa den truke-off bat da. Fluido likatsu kopuru handi bat garraiatu behar duzu? Aukeratu helize-angelu handi bat; presio handiko distantzia luzeko transferentzia behar duzu? Aukeratu helize-angelu txiki bat.

V. Aukeraketa eta mantentze-aholkuak (Esperientziaren "Zupoak saihesteko nire gida")

(I) Aukeratu ponpa egokia desbideratzeak saihesteko

Ponpa bat hautatzea (errotorea eta estatorea bat datozenak barne) funtsezkoa da lan-baldintzak bat etortzeko. Hau da hainbat eta hainbat akatsetan erori ostean lortu dudan esperientzia:

• Likatasun handiko euskarriak:Aukeratu torloju bakarreko ponpa bat, eta errotorea altzairu herdoilgaitzezko kromatua edo higadura erresistentea den aleazioz egin behar da. Fidatu, material arruntak aukeratzeak dirua aurrezteko maiz ordeztuko ditu piezak geroago, eta hori buruhauste izango da.
• Partikula solidoak dituzten euskarriak:Torloju bakarreko ponpa gomazko estator berezi batekin (higadura-erresistentea eta korrosioarekiko erresistentea). Lehenago gomazko estator arrunt bat erabili nuen lohiak transferitzeko, 3 astetan huts egin zuena; Formula berezi batera aldatzeak ordezkatu baino 8 hilabete iraun zuen.
• Fluxuaren/presioaren egonkortasunerako baldintza handiak:Aukeratu torloju biko ponpa edo torloju hirukoitza. Prozesu sentikorretarako, pultsazio baxuaren abantailak kostu gehigarria merezi du.

Estatorearen materiala hautatzea ere funtsezkoa da: kautxu nitrilekoa (NBR) olioan oinarritutako euskarrietarako, EPDM tenperatura altuko inguruneetarako eta fluorokautxua (FKM) euskarri korrosiboetarako. Oso korrosiboak diren fluidoak garraiatzen badituzu, hala nola azido indartsuak edo disolbatzaileak, ez izan zalantzarik Hastelloy errotorea aukeratzeko; garestia bada ere, metal arruntak baino askoz iraunkorragoa da, hainbat urte gehiago irauten du.

(II) Zerbitzu-bizitza luzeagorako mantentze-lan egokia

Mantentze-lan egokia ponpa baten iraupenerako gakoa da. Hau da nire eguneroko mantentze errutina:

• Higaduraren ohiko ikuskapena:Estatoreak denboran zehar neke elastikoa izateko joera dute. Ponparen xurgapena murriztea, isurketa areagotzea edo funtzionamendu ozenagoa nabaritzen baduzu, ordezkatu estatorea berehala; ez itxaron erabat huts egin arte, errotoreak ere eragina izan dezakeelako orduan. Maiztasun handiko ponpak erabiltzeko, estatora hilero ikuskatzen dut.
• Zorrotz debekatu lehorra eta gainkargak:Abian jartzeko eta itzaltzeko prozedurak jarraitu behar dira. Ponpetan interblokeatzeko gailuak instalatu ditugu, likido-maila baxuegia denean automatikoki itzaltzen direnak, eta ez da errotorearen erretze kasu gehiago egon.
• Mantendu euskarria garbi:Instalatu gutxienez 20 sareko iragazkia sarreran eta garbitu astero. Partikula finek ere errotorea eta estatorea higa ditzakete denborarekin.
• Murriztu abiadura fluido likatsuak garraiatzen dituzunean:Abiadura handia erabiltzea biskositate handiko komunikabideak garraiatzeko estatorea "hondatzen" da. Oro har, abiadura % 30-40 murrizten dut; motelagoa izan arren, diru asko aurrezten du piezak ordezkatzeko.
• Instalatu babes-gailuak:Presio-interruptoreak, likido-maila-sentsoreak eta bibrazio-monitoreak instalatzea merezi du. Behin izan nuen bibrazio anormaleko ponpa bat; monitoreak aldez aurretik abisatu zidan, eta higatuta dagoen errotorea garaiz aldatu nuen, kalte larriagoak saihestuz.
