Ponpa zentrifugo baten irteera-presioaren eta emaria-abiaduraren arteko erlazioa

Ponpa zentrifugoakUraren tratamendua, petrolioa eta gasa eta manufaktura bezalako industrietako "langileak" dira. Irteera-presioa (deskarga-presioa izenez ere ezaguna) eta emaria dira haien errendimendu-adierazle kritikoenak. Bi horien arteko korrelazioak zuzenean zehazten ditu ponparen eraginkortasuna, energia-kontsumoa eta sistemaren egonkortasuna. Ingeniaritza diseinuan, ekipoen funtzionamenduan edo erlazionatutako beste alor batzuetan aritzen zaren ala ez, erlazio hori menperatzea da ekipoen errendimendua optimizatzeko eta desbideratzeak saihesteko gakoa. Jarraian, industria-guneko esperientzia praktikoarekin konbinatuta, haien elkarrekintza, eragin-faktoreak eta aplikazio praktikoak aztertzen ditugu, guztiak ikuspegi praktikoak.

I. Oinarrizko Zuzenbidea: Baldintza finkoetan alderantzizko proportzionala

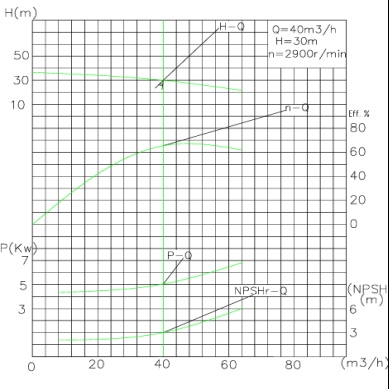

Errotazio-abiadura konstantearen eta bulkagailuaren diametroaren baldintzapean, ponpa zentrifugo baten irteerako presioa eta emari-abiadurak alderantzizko erlazio proportzionala dute. Lege hori intuizioz isla daiteke Q-H kurbaren bidez (emari-abiadura-buruaren kurba): burua zuzenean lotuta dago presioarekin, eta emari-abiadura handitzen den heinean, burua gutxitzen da, eta alderantziz.

Printzipioa ez da konplikatua: ponpa zentrifugoek energia transferitzen dute fluidoei biraka egiten duen bultzagailuak sortutako indar zentrifugoaren bidez. Emaria handitzen denean, fluido gehiago pasatzen da bultzadorearen kanaletatik denbora unitatean. Hala ere, errotazio-abiadura finko batean mugatuta dago bulkatzailearen energia-irteera osoa, beraz, fluido-unitate bakoitzari esleitutako energia gutxitzen da eta irteerako presioa jaisten da horren arabera. Adibidez, 1800 rpm-ko biraketa-abiadura duen ponpa zentrifugo batek gutxi gorabehera 4 bar-eko irteera-presioa du emaria 60 m³/h-koa denean; emaria 90 m³/h-ra igotzen denean, ziurrenik presioa 2,2 bar ingurura jaitsiko da. Alderantzizko proportzional erlazio hori egiazkoa da beren diseinu-eremuan funtzionatzen duten ponpa zentrifugo guztietan.

II. Presio-fluxuaren erlazioan eragiten duten faktore nagusiak

Oinarrizko alderantzizko proportzionalaren legeak ondoko faktoreek eragiten dute, Q-H kurbaren desbideratzea eraginez eta, beraz, bien arteko elkarrekintza aldatuz:

1. Errotazio Abiadura:Afinitate-legeen arabera, presioa biraketa-abiaduraren karratuarekiko proportzionala da eta emaria biraketa-abiaduraren proportzionala da. Errotazio-abiadura handitzeak (adibidez, Maiztasun Aldakorreko Drive/VFD baten bidez) presioa eta emari-abiadura sinkronikoki handituko ditu, Q-H kurba osoa gorantz aldatuz. Baldintza idealetan, biraketa-abiadura bikoizten denean, presioa jatorrizkoa baino 4 aldiz handitzen da eta emaria modu sinkronoan bikoiztu egiten da.
2. Buldadorearen diametroa:Bulatzailea mozteak presioa eta emaria modu sinkronikoan murriztuko ditu. Hemen ere afinitate-legeak aplikatzen dira: presioa diametroaren karratuarekiko proportzionala da eta emari-abiadura diametroarekiko proportzionala da. Orokorrean, diametroa % 10 murrizteak gutxi gorabehera % 19ko presioa eta emaria % 10 jaitsiko ditu.
3. Sistemaren erresistentzia:Ponparen benetako funtzionamendu-puntua bere Q-H kurbaren eta sistemaren erresistentzia-kurbaren ebakidura da. Gehiegi estuak diren hodiak, iragazkiak beteak eta gehiegizko garraio-distantzia luzeak bezalako faktoreek sistemaren erresistentzia areagotuko dute, emari-abiadura gutxitzea eraginez: ponpak presio handiagoa sortu behar du erresistentzia gainditzeko eta fluidoa garraiatzeko.
4. Fluidoen propietateak:Biskositatea eta dentsitatea muinean eragiten duten parametroak dira. Likatasun handiko fluidoek, hala nola olioak, barne-marruskadura handiagoa dute, eta ondorioz, urarekin alderatuta emari eta presio txikiagoak dira; dentsitateak zuzenean eragiten du presioa (presioa = dentsitatea × grabitatea × burua), baina eragin txikia du emari-mailan.

III. Aplikazio praktikoak: Eragiketa optimizatzea eta Arazoak konpontzea

Goiko legeak menperatzea arazo praktikoak konpontzen eta eragin operatiboak hobetzen lagun dezake modu zehatz batean:

1. Emariaren erregulazioa:Emaria handitzeko, sistemaren erresistentzia murriztu dezakezu balbulak zabalago irekiz, diametro handiagoko hodiekin ordezkatuz edo ponparen biraketa-abiadura handituz VFD baten bidez; emaria murrizteko, saihestu kontrol-balbulak erabiltzea (energia xahutzea erraz eragiten dutenak) eta lehenetsi VFD baten bidez biraketa-abiadura murriztea presio-fluxuaren oreka optimoa mantentzeko.
2. Presio-arazoak konpontzea:Irteera-presioa baxuegia denean, lehenik eta behin egiaztatu bulkagailuaren higadura, biraketa-abiadura nahikoa ez dela edo sistemaren gehiegizko erresistentzia. Biraketa-abiadura handitzeak edo gastatutako bulkada ordezkatzeak presioa berrezar dezake emariari eragin gabe; presioa altuegia denean, beharrezkoa da sistemaren erresistentzia murriztea edo bultzatzailea moztea.
3. Eraginkortasuna maximizatzea:Ponpak eraginkortasun punturik onenaren (BEP) gertu funtzionatu behar du, hau da, Q-H kurban eraginkortasun handiena duen eremua. BEPtik kanpo funtzionatzeak (adibidez, presio altua eta emari baxua) energia-kontsumoa areagotuko du eta cavitationa, kalte mekanikoak eta beste arazo batzuk ere eragin ditzake.

IV. Maiz egiten diren galderak

G: Zenbat eta handiagoa izan ponpa zentrifugo baten irteerako presioa, orduan eta handiagoa da emaria?

A: Ez. Errotazio-abiadura eta sistemaren erresistentzia finkoaren arabera, presioak eta emari-abiadurak alderantzizko erlazio proportzionala dute; normalean, zenbat eta presioa handiagoa izan, orduan eta emari txikiagoa izango da.

G: Nola handitu emaria presioa murriztu gabe?

A: handitu biraketa-abiadura VFD baten bidez edo ordeztu bulkada diametro handiagoarekin. Afinitate-legeen arabera, bi metodoek emariaren eta presioaren hobekuntza sinkronikoa lor dezakete.

G: Zeintzuk dira irteerako presioari eragiten dioten faktore nagusiak?

A: Oinarrizko faktoreak biraketa-abiadura, bulkatzailearen diametroa, sistemaren erresistentzia eta fluido-dentsitatea dira. Horien artean, biraketa-abiadura eta diametroa dute eragin nabarmenenak eta egokitzapenetan lehenetsi behar dira.

Ondorioa

Ponpa zentrifugo baten irteerako presioaren eta emaria-tasaren arteko erlazio nagusia baldintza finkoetan alderantzizko proportzionaltasuna da, baina malgutasunez optimiza daiteke biraketa-abiadura, impeller-tamaina, sistemaren erresistentzia eta fluidoen propietateak doituz. Ezagutza hori eragiketa praktikoetan aplikatzeak ponparen funtzionamendu-errendimendua hobetzeaz gain, energia-kontsumoa murrizteaz gain, ekipoen hutsegiteek eragindako geldialdi-galerak saihestu ditzake. Kontuan izan behar da aplikazio-eszenatoki zehatzetarako, funtsezkoa dela ponparen Q-H kurba aipatzea eta lekuan bertan probak egitea funtzionamendu-puntu optimoa zehazteko. Sistemaren diseinuan edo geroago arazoen konponketan, oinarrizko erlazio hori ondo ulertzea ezinbestekoa da ponpa zentrifugoen funtzionamendu eraginkor eta egonkorra izateko. Ponpa zentrifugoen hautapenari, presio-fluxuaren parametroen parekatzeari, lan-baldintzen optimizazioari eta abarrei buruzko beste galderarik baduzu, jar zaitez harremanetan.teffiko. Talde tekniko profesional bat, pertsonalizatutako irtenbideak eta salmenta osteko laguntza integrala ditugu zure ekipamenduaren funtzionamendu eraginkorra prozesu osoan zehar eskoltatzeko eta industria fluidoen garraioaren hainbat erronka konpontzen laguntzeko.
