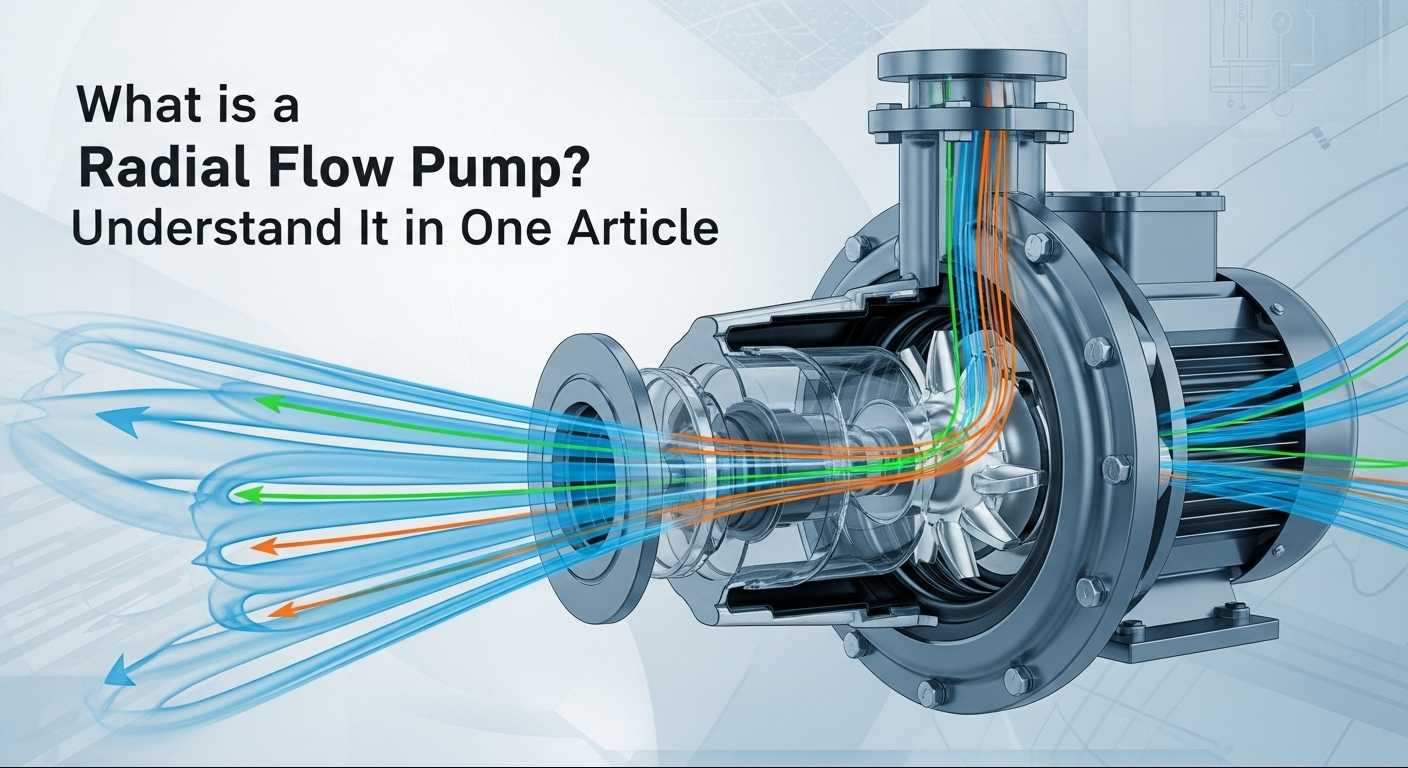

Zer da fluxu erradialaren ponpa? Artikulu bakarrean ulertu

Emari erradialaren ponpakfluidoei indar zentrifugoa eginez funtzionatzen dute, ponparen ardatzarekiko perpendikularki mugiaraziz. Fluidoa kanpora isurtzen bizkortzen duten bulkada kurbatuek ezaugarritzen dituzte, ponpa hauek presio handiko lan baldintzetarako aukerarik onena dira. Hala ere, erabiltzaile askok nahasmena aurkitzen dute hautatzean eta funtzionamenduan: zer da zehazki fluxu erradialaren ponpa bat? Nola funtzionatzen du? Nola aukeratu eredu egokia lan baldintza zehatzetarako? Zeintzuk dira parametroak kalkulatzeko formula praktikoak? Nola kudeatu gainkarga akatsak? Artikulu honek fluxu erradialen ponpei buruzko funtsezko ezagutzak apurtuko ditu oinarrizko logikatik trebetasun praktikoetara hizkuntza arruntean, azkar hasten laguntzeko.

I. Lan-printzipioaEmari erradialen ponpak

Fluxu erradialaren ponpen muina indar zentrifugoak egiten duen lanean datza, hau da, haien eta fluxu axialaren ponpen edo fluxu mistoen ponpen arteko funtsezko aldea - fluidoa ponparen ardatzarekiko perpendikularra (hau da, "erradialki") mugitzen da paralelo edo zeiharka baino.

Besterik gabe, motorrak bultzatzailea bultzatzen du abiadura handian biratzeko. Fluidoak bulgailuarekin batera biratzen du, indar zentrifugoa sortuz, eta bulgailuaren erdigunetik ertzera botatzen da, energia zinetikoa areagotuz. Ondoren, fluidoa bolutean sartzen da, non fluxu-abiadura txikiagotu eta energia zinetikoa presio-energia bihurtzen da, presio bidezko garraioa gauzatuz.

II. Zehaztasun hautatzeko gaitasunak: Ponpa-ereduak euskarrietan eta lan-baldintzetan oinarrituta lotzea

1. Ezaugarri ertainei egokitzeari lehentasuna ematea

• Likatasun baxuko jariakin garbiak (ur garbia, gasolioa): Aukeratu burdinurtuzko ponpa-gorputzak + ontziratzeko zigiluak kostu baxurako eta iraunkortasunerako;
• Euskarri korrosiboak (azido sulfurikoa, azido klorhidrikoa): Erabili altzairu herdoilgaitza (304/316L) edo material fluoroplastikoak, zigilu mekanikoekin konbinatuta, ihesak saihesteko;
• Partikulak dituzten jariakinak (urak, lohiak): Ireki bulkagailuak + higadura-erresistenteak diren aleazio-materialak, palan blokeatzea eta higadura ekiditeko;
• Likatasun handiko euskarriak (biskositatea > 20 mm²/s): handitu motorraren potentzia edo hauta ezazu biskositate handiko fluxu erradial-ponpa bereziak.

2. Zehazki Lotu Lan Baldintza Parametroak

• Burua: Benetako eskakizuna = altuera geometrikoa + kanalizazio-erresistentzia-galera. Erreserbatu % 5-10eko marjina hautatzerakoan (adibidez: behar den benetako burua 30 m-koa bada, hautatu 35 m-ko buru nominala duen ponpa bat);
• Emaria: argitu emari normal/gehienezkoak, ponpak emari nominala baino haratago funtzionatzea ekiditeko (gainkargatzeko joera duena);
• Tenperatura: Tenperatura handiko euskarrietarako (>120 ℃), hautatu tenperatura altuko zigiluak (grafitoa + silizio karburoa) eta ponpatu gorputzeko materialak hedapen eta uzkurdura termikoaren kalteak saihesteko.

3. Instalazio-ingurunera egokitu

• Kanpoko instalazioa: babes-klase IP54 edo handiagoa hautsaren eta euriarekiko erresistentziarako;
• Leherketa-kontrako agertokiak (tailer petrokimikoak): Leherketa-kontrako motorrak (ExdⅡBT4 edo handiagoa);
• Espazio mugatua: Emari erradial bertikaleko ponpak, ponpa horizontalen azaleraren 1/3 baino ez dutenak.

4. Orekatu marka eta kostu-eraginkortasuna

Fluxu erradialaren ponpa markek bere abantailak dituzte, eta malgutasunez hauta daitezke lan baldintzen eta aurrekontuaren garrantziaren arabera: inportatutako marken artean, Grundfos (Danimarka), Europako marka sendoa, ezaguna da eraginkortasun handiagatik, zarata baxuagatik eta iraunkortasun handiagatik, epe luzerako funtzionamendu egonkorra eskatzen duten funtsezko eszenatokietarako egokia; WILO (Alemania) kostu-eraginkortasunagatik nabarmentzen da Alemaniako zehaztasun-kalitatearekin, eta aukera bikaina da aurrekontu mugatuak dituzten baina egonkortasuna bilatzen dutenentzat. Nabarmentzekoa, Teffikok, sortzen ari den italiar marka batek, Italiako diseinu mekanikoko artisautza bikaina integratzen du, korrosioarekiko erresistentzian eta presio altuko baldintzen moldagarritasunean nabarmenduz. Bereziki egokia da industria petrokimikoa bezalako eszenatoki gogorretan, API610 bezalako nazioarteko estandarrak betetzen dituzten produktuekin. Inportatutako kalitatea eta arrazoizko prezioak konbinatuz, errendimendua eta kostua orekatzeko aukera ezagun bat bihurtu da.

III. Hautapen-parametroen kalkulua: Emari-abiaduraren, Buruaren eta Potentziaren bat datozen formulak

Parametroen kalkulua hautaketa egiteko oinarrizko baldintza da. Ondorengo 3 formula praktikoek + kasuek eskakizunak azkar kalkulatzen lagunduko dizute:

1. Emariaren kalkulua (Q, unitatea: m³/h)

Formula: Q = 3600 × A × v (A = πd²/4, non d hodiaren barne-diametroa den; v 1,5-3,0 m/s-ko emari-abiadura gomendatua den)Kasua: Hodiaren barne-diametroa 0,1 m, emari-abiadura 2,0 m/s. A = 3,14 × 0,01/4 = 0,00785 m². Q = 3600 × 0,00785 × 2,0 ≈ 56,5 m³/h. Aukeratu 60 m³/h-ko emari nominala duen ponpa.

2. Buruaren kalkulua (H, unitatea: m)

Formula: H = H_estatikoa + H_galera (H_estatikoa xurgatze eta isurketa portuen arteko altuera-aldea da; H_galera kanalizazio-erresistentzia da, H_estatikoko % 10-20 gisa kalkulatzen da)Kasua: Altuera-aldea 30 m, kanalizazio konplexua (H_galera % 20koa da). H = 30 + 30 × % 20 = 36m. Hautatu 40 m-ko altuera nominala duen ponpa bat.

3. Ardatz potentziaren kalkulua (P, unitatea: kW)

Formula: P = (ρ × g × Q × H) / (1000 × η) (ρ fluido-dentsitatea da; g = 9,8 m/s²; Q m³/s-ra bihurtu behar da; η ponparen eraginkortasuna da, % 75ean kalkulatua) Kasua: Ur garbia garraiatzea (ρ = 1000 kg/m³), Q = 56,5 m³/s, H = 56,5 m³/s, 5/h (h = 1000 kg/m³) 36 m. P = (1000 × 9,8 × 0,0157 × 36) / (1000 × 0,75) ≈ 7,4kW. Hautatu 11 kW-ko motor bat (% 20ko marjina erreserbatuz).

IV. Gainkargaren akatsak kudeatzea: Motor-parametroak doitzea eta karga-parekatzea

1. Oinarrizko akatsen kausak

• Hautaketa desegokia: Motor potentzia benetako eskakizunak baino txikiagoa da;
• Gehiegizko funtzionamendua: emaria/buruak balio nominalak gainditzen ditu;
• Hutsegite mekanikoak: Impulsoreak trabatzea, errodamenduen kalteak, zigiluak estuegiak;
• Aldaketa ertainak: biskositatea/dentsitatea handitzea karga igotzea dakar.

2. Kontraneurri praktikoak

• Egokitu funtzionamendu-parametroak: Murriztu emaria irteerako balbula apur bat itxiz; garbitu hodiak erresistentzia murrizteko;
• Arazo mekanikoak konpontzea: ordezkatu higatutako bulkagailuak, gehitu errodamenduen olio lubrifikatzailea, egokitu zigiluen sakea;
• Lotu motorraren parametroak: ordeztu potentzia handiagoko motor batekin edo instalatu maiztasun aldakorreko unitate bat (VFD) abiadura murrizteko (% 10eko abiadura murrizteak % 27ko potentzia murrizten du);
• Egokitu euskarria: Aurrez tratatu komunikabideak (beroa biskositatea murrizteko, iragazkia ezpurutasunak kentzeko) edo ordeztu ponpa modelo egoki batekin.

3. Prebentziorako aholkuak

• Erreserba % 10-20 potentzia marjina hautatzerakoan;
• Instalatu maiztasun aldakorreko unitateak kargetara dinamikoki egokitzeko;
• Aldian-aldian kontrolatu motorraren korrontea eta tenperatura, eta berehala itzali anomaliak gertatzen badira.

Ondorioa

Fluxu erradialen ponpen funtzionamendu eraginkorra funtzionamendu-printzipioa, hautaketa zehatza, parametroen kalkulua eta akatsen kudeaketa ulertzetik bereizezina da. Lan-baldintza zehatzetan oinarritutako epaiketa integralak egitea gomendatzen da (euskarria, presioa, emaria) eta beharrezkoa denean teknikari profesionalei kontsultatzea. Marken konparaketei, instalazioaren zehaztapenei edo mantentze-zikloei buruz gehiago jakin behar baduzu, jarri gurekin harremanetan.TEFFIKObanan-banan kontsulta teknikoa eta doako lan-baldintzen egokitzapen-analisia eskainiko dizu.
