Zer da amaierako xurgapen ponpa zentrifugo bat?

Fluidoen transferentzia industrialean, HVAC sistemen eraikuntzan eta udal-ur hornidura-sistemetan, beti aurkituko duzu ekipamendu ezagun bat: amaierako xurgapen-ponpa zentrifugoa.

Zer da amaierako xurgapen ponpa zentrifugo bat?

Bukaerako xurgapen-ponpa zentrifugo bat, bere izenak dioen bezala, etapa bakarreko eta xurgatze bakarreko ponpa zentrifugo bat da, non likidoa ponparen karkasaren albotik axialki sartzen den eta ponparen karkasaren goialdetik erradialki isurtzen den bulpeak bizkortu ondoren.

Industrian amaierako xurgapen ponpa horizontal gisa ere ezagutzen da. Bere ezaugarri nabarmenena atzealdetik ateratzeko diseinua da. Diseinu horri esker, mantentze-langileek biratzen dituzten osagaiak (errotagailua, ardatza, zigiluak, etab. barne) zuzenean atera ditzakete mantentze-lanetarako, sarrera eta irteerako hodiak kendu gabe. Ingeniarientzat, horrek gutxieneko geldialdi-denbora eta mantentze-kostu txikiak esan nahi ditu.

Amaierako Xurgapen Ponpa Zentrifugo baten funtzionamendu-printzipioa

Sukzioaren amaierako ponpa zentrifugo baten funtzionamendu-printzipioa erraza da, ponpa zentrifugo gehienen oinarrizko logikari jarraituz, bere amaierako xurgapen diseinu berezian arreta jarriz. Hona hemen pausoz pauso azalpen argia:

1. Fluidoen xurgapena:Ponpak fluidoa ateratzen du ponparen karkasaren amaieran dagoen xurgatze atakatik (motorraren parean), eta fluidoa zuzenean biraka egiten duen bultzadorearen begian sartzen da.
2. Indar zentrifugoa sortzea:Motorrak bultzatuta, bulkadak biratzen du eta indar zentrifugoak fluidoa bultzatzen du bulgailuaren erdigunetik kanpoko ertzera, fluidoaren abiadura eta presioa handituz.
3. Fluidoen isurketa:Abiadura handiko fluidoa ponparen karkasan sartzen da (boluta bezala ere ezagutzen dena), pixkanaka hedatzen ari den forma bat du fluidoa moteldu eta energia zinetikoa presio-energia estatiko bihurtzeko. Ondoren, fluidoa ponparen karkasaren alboan dagoen isurketa-portutik isurtzen da xede-kokapenera (hala nola hodiak, biltegiratze-tangak, etab.).
4. Etengabeko funtzionamendua:Motorra etengabe dabilen bitartean, goiko prozesua etengabe errepikatzen da, fluidoen transferentzia egonkorra eta etengabea lortuz. Bukaerako xurgapenaren diseinuak fluidoen sarrera leuna bermatzen du, turbulentzia murrizten du eta funtzionamendu eraginkortasuna hobetzen du.

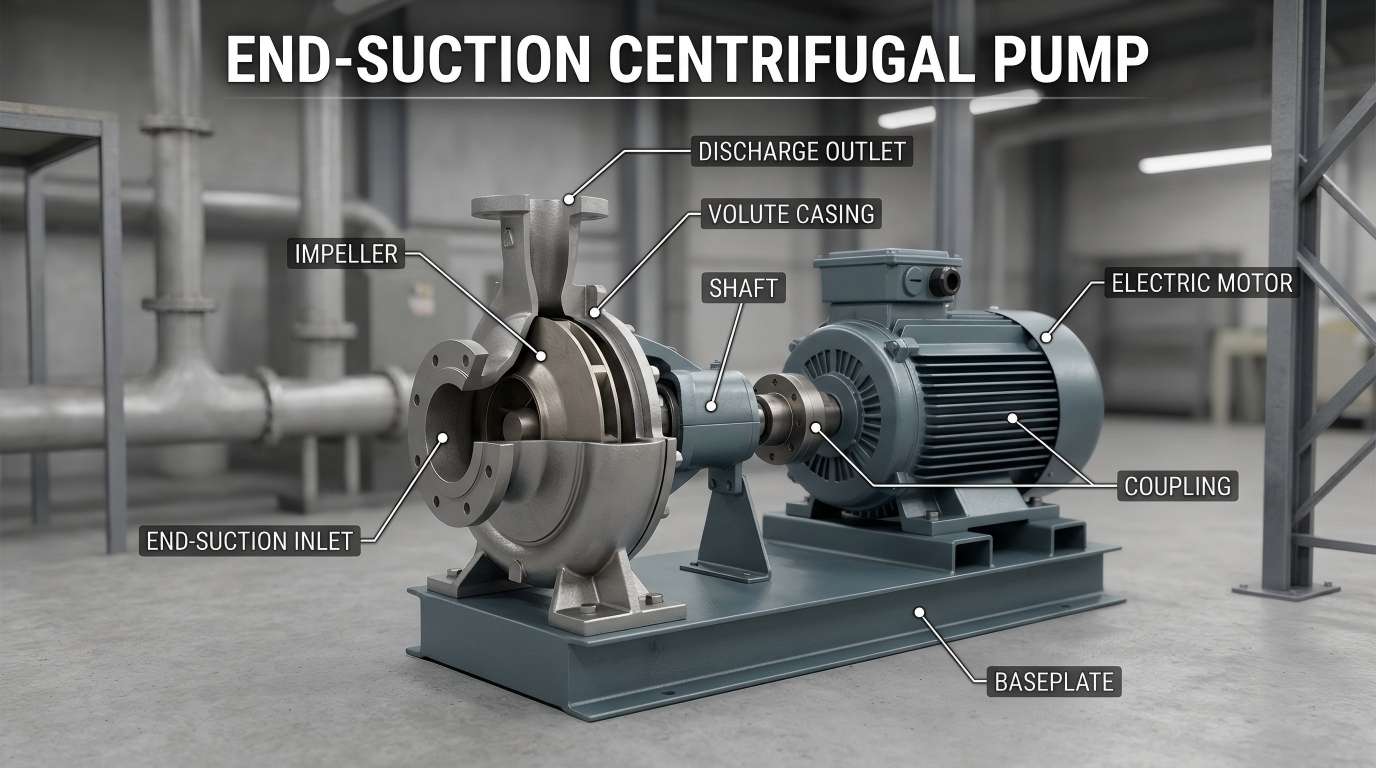

Amaierako xurgapen ponpa zentrifugo baten funtsezko osagaiak

Sukzioaren amaierako ponpa zentrifugo baten funtzionamendu-printzipioa hobeto ulertzen laguntzeko, bere osagai nagusiak xehatu eta hizkuntza arruntean azaltzen dira jarraian:

• Buldatzailea:Indar zentrifugoa sortzeko erabiltzen den "haizagailu" baten antzeko osagai birakaria. Metalezkoa (altzairu herdoilgaitza, burdinurtua) edo plastikozkoa izan ohi da, transferitzen den fluido motaren arabera.
• Ponparen karkasa (boluzioa):Impulsorea inguratzen duen kanpoko karkasa, bulgailutik isuritako fluidoa biltzeko, fluidoa moteldu eta presioa areagotu aurretik.
• Xurgatze portua:Ponparen karkasaren amaieran dagoen irekidura, zeinaren bidez fluidoa ponparen gorputzera sartzen den. Normalean brida batez hornituta dago (ertz altxatua duena) hodiekin erraz konektatzeko.
• Deskarga portua:Ponparen karkasaren alboko irekidura, zeinaren bidez fluidoa ponparen gorputzetik irteten den. Gainera, brida batekin hornituta dago fluidoa hodien sistemara bideratzeko.
• Ardatza:Bulatzailea eta motorra lotzen dituen haga itxurako osagaia, motorretik bultzatzailera potentzia transmititzeaz eta bultzatzailea biratzeko ardura duena.
• Zigiluak:Ardatz-hutsunetik (ponparen gorputzaren eta motorren artean) fluido-ihesak saihestu. Ohiko motak zigilu mekanikoak eta paketatze zigiluak dira.

Aplikazio sorta zabala

• HVAC:Bukaerako xurgapen-ponpak dira eraikin handietako ur hoztuaren zirkulaziorako eta hozteko ur-sistemetarako energia iturri nagusia.
• Industriako ur-hornikuntza eta presioztapena:Ur garbia transferitzeko, presio-sistemetarako eta galdararen elikadura-ura fabriketan erabiltzen da.
• Suteen babeserako sistemak:Suteak itzaltzeko amaierako xurgatze ponpa bereziek presio handiko ur-fluxu egonkorra eskaintzen dute larrialdietan.
• Nekazaritzako ureztatzea:Nekazaritza-lurren ureztatzean eta drainatzean oso erabilia, bere emari zabalagatik.

Laburpena

Sukzioaren amaierako ponpa zentrifugoa irtenbide fidagarria eta errentagarria da fluidoen transferentzia behar gehienetarako. Bere egitura sinpleak, mantentze errazak eta aplikazio zabalak ezaguna egiten du ingeniarien, instalazioen kudeatzaileen eta jabeen artean.
