OH3 ponpa zentrifugoa: espazio estuetarako aukerarik onena

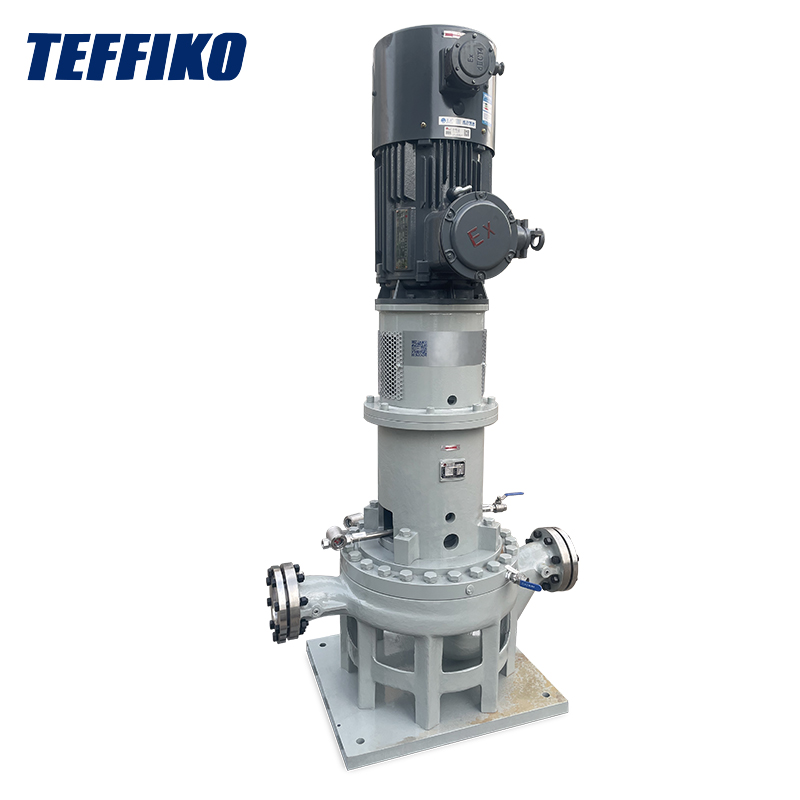

TheOH3 ponpa zentrifugoainpresio sakona utzi dit - nonahi antzeman dezakezu, petrolio-findegietako tutuetatik eta itsasoko plataforma jendez gainezka zentraletako presio handiko kanalizazio sistemetaraino. Beste ponpa-modeloetatik bereizten duena bere ezaugarri fidagarriak eta iraunkorrak dira: lekua aurrezten duen diseinu bertikala, muntaketa eta desmuntaketa errazerako egitura modularra eta tenperatura altuak, presio handiak eta euskarri korrosiboak jasateko gaitasuna. Industria-ezarpenetan ohikoenak diren arazo delikatuak konpontzeko bereziki diseinatua balitz bezala da. Jarraian, bere oinarrizko osagaiak, benetako funtzionamendu-printzipioa eta diseinu hauek fabrikako benetako funtzionamendu-baldintzetara nola egokitzen diren azalduko dut.

I. Oinarrizko Egitura-Osagaiak

OH3-ren errendimendua ez da hizkera hutsa - osagai guztiak doitasunez diseinatuta daude min industrialaren puntuak bideratzeko. Banan-banan banatu ditzagun:

1.1 Errodamendu modular bertikala

OH1 bezalako ponpa horizontalak ez bezala, errodamenduen karkasa ponparen gorputzarekin integratzen dutenak, OH3-k ponparen karkasaren gainean bertikalki muntatutako errodamendu modular independente bat hartzen du. Diseinu hau aurrerapen iraultzailea da agertoki industrialetarako:

• Goi-mailako karga-ahalmena: errodamendu-euskarria burdinurtu handiko edo burdina harikorrez egina dago, 15 mm-ko gutxieneko hormaren lodiera duena, API 610 arauak zehaztutako toberaren zamak guztiz jasateko gai dena. Inoiz ez dut ikusi ardatzen lerrokatze desegokia jasaten, kanalizazioaren hedapen, uzkurdura edo bibrazio termikoaren ondorioz - bere egonkortasuna apartekoa da.
• Esfortzurik gabeko mantentze-lanak: "bizkarrez bizkar" biko ilara bikoitzeko errodamendu zilindriko bat dauka barruan, indar erradialak zein axialak jasan ditzakeena. Garrantzitsuena, ez dago sarrera eta irteera hodiak desmuntatu beharrik; errodamendu-euskarria goitik kendu besterik ez duzu behar ikuskatzeko eta konpontzeko, geldialdi-denbora nabarmen murriztuz.

1.2 Etapa bakarreko bultzatzailea eta bolute bikoitzeko karkasa

Impulsorearen eta boluten konbinazioa ezin hobea da, Fluido Dinamika Konputazionalaren (CFD) bidez optimizatuta. Diametroa ≥ DN80 duten modelo guztiek bolute bikoitz batekin datoz estandarra; aldaketa txiki honek eraginkortasuna eta egonkortasuna bikoizten ditu:

• Bulatzaile sendoa eta bikain diseinatuta: 316L altzairu herdoilgaitzean edo Hastelloyn eskuragarri dago, korrosioarekiko erresistentzia bikaina eskaintzen du. Atzerantz okertutako palek fluidoen turbulentzia minimizatzen dute, eta ondorioz, energia transferitzeko eraginkortasun harrigarri altua da. Ponparen ardatzaren mutur batean bakarrik finkatzen da blokeo-azkoin batekin eta ez du mugimendu axialik izango funtzionamenduan; berariaz egiaztatu nuen mantentze-lanetan, eta tinko mantentzen da intentsitate handiko erabileran ere.
• Bolote bikoitzak funtsezko min-puntua konpontzen du: bolute bakar arruntek indar erradial desorekatuak sortzen dituzte fluxu handiko baldintzetan, eta denborarekin ardatza eta errodamenduak higatzen dituzte. Hala ere, OH3-ren bolute bikoitzak fluidoa bi bidetan banatzen du fluxu-kanal simetrikoen bidez, indar erradialen % 90 konpentsatuz, ardatzaren desbideratzea eta errodamenduen higadura nabarmen murrizten du - nire esperientziaren arabera, honek ponparen zerbitzu-bizitza hainbat urtez luzatu dezake.

1.3 API 682-k betetzen dituen zigilatzeko sistema

Ihesak arrisku larria da presio handiko, toxikoak edo tenperatura altuko medioak garraiatzen direnean, baina OH3-ren zigilatzeko sistemak kezka hau guztiz kentzen du:

• Oinarrizko konfigurazio egonkorra eta fidagarria: mutur bakarreko zigilu mekaniko batekin dator estandarra, silizio karburo-grafitozko zigilatzeko aurpegiekin. Dotorea ez den arren, guztiz nahikoa da arriskutsuak ez diren komunikabideetarako. Hilabeteetan etengabe exekutatu dut ihes-arazorik gabe.
• Berritze-aukera oso zuzendua: euskarri toxikoak edo oso korrosiboak garraiatzeko, mutur bikoitzeko zigilu mekaniko batera igo daiteke isolamendu-sistema fluido batekin, isurketak ≤5 ml/h-ra kontrolatuz, ontziratzeko zigilu tradizionalen 20 ml/h atalasea baino askoz txikiagoa. Segurtasun-marjina hori lasaigarria da substantzia arriskutsuak manipulatzean.

1.4 Kanalizazio bertikaleko zuzeneko konexioaren diseinua

"Hodibideen zuzeneko konexioa" diseinua salbatzailea da espazio estuetarako eta energia aurrezteko beharretarako. Sarrera eta irteerako bridak hodiaren erdiko lerroarekin zehatz lerrokatuta daude, muntaketa-oinarri gehigarrien beharra ezabatuz, eta abantailak agerikoak dira erabileraren lehen egunetik:

• Espazioaren erabilera apartekoa: DN200 modeloak 1,0-1,5 metroko altuera besterik ez du ponpa, eta zoruko lekua % 60 murrizten du emari bereko ponpa horizontalekin alderatuta. Abantaila hau ezinbestekoa da itsasoko plataformetan edo findegi jendez gainezka dauden hodi-racketan; beste ponpa-modelo batzuekin eskuraezinak diren tokietan instala daiteke.
• Energia aurrezteko efektu nabarmena: kanalizazio-ukondo gutxiagok presio-galera murrizten du, eta epe luzerako erabilerak sistema osoaren energia-kontsumoa % 5-8 murriztu dezake. Hasierako kostuen aurrezpena nabarmena ez den arren, denboraren poderioz gehitzen dira, eta kostuetan ardaztutako lantegiko zuzendarientzat sorpresa atsegina da.

II. Lan-printzipio zehatza

Bere oinarrian, OH3 indar zentrifugoan oinarrituta funtzionatzen du, baina fluidoen garraioaren lotura bakoitza presio altuko eta egonkortasun handiko eskakizunak betetzeko optimizatu da. Pausoz pauso hizkuntza arruntean banatuko dut:

1. urratsa: Fluidoen xurgapena

Fluidoa ponpa zuzenean konektatutako sarrerako bridatik sartzen da. Brida eta kanalizazioaren arteko lerrokadura zehatzak fluidoen fluxu leuna bermatzen du (turbulentzia nahasirik ez), eta sarrerako fluxu-kanalaren barruko horma leunduak marruskadura-erresistentzia murrizten du. Honek fluidoa uniformeki isurtzen duela bermatzen du bultzagailura; ohartu naiz oso gutxitan kabitazioa izaten duela, ponpa merkeagoekin ohikoa den arazoa.

2. urratsa: Impulsorearen energia transferentzia

Motorrak ponparen ardatza akoplamendu malgu baten bidez biratzeko bultzatzen du, bulkada 1450-2900 rpm-ko abiadura handian ibiltzea eraginez. Indar zentrifugoak bulgailuaren erdigunetik bere ertzetara bultzatzen du fluidoa, eta fluidoa atzerantz kurbatuta dauden paletatik igarotzean, abiadura eta presioa aldi berean igotzen dira. Urrats hau motorren energia mekanikoa fluidoen energia bihurtzeko lotura nagusia da, eta ponparen funtzionamenduaren gakoa da.

3. urratsa: Presio-bihurketa boluto bikoitzean

Abiadura handiko fluidoa bolute bikoitzean sartzen da. Boluten fluxu espiralaren kanalaren sekzio-eremua pixkanaka zabaltzen da, fluidoa motelduz eta bere energia zinetiko gehiena presio estatiko bihurtuz ("difusioa" izeneko prozesua). Diseinu simetrikoak presio banaketa uniformea ​​bermatzen du, indar erradialak konpentsatzen ditu eta ponpa-ardatza leunki biratzen mantentzen du, karga osoarekin ere, ez dago zartadurarik.

4. urratsa: zigilatzea eta fluidoen isurketa

Irteerako bridatik isuri baino lehen, fluidoa zigilu mekanikoko sistematik igarotzen da. Malguki baten eraginez, zigilu-eraztun geldiak eta birakariak ondo elkartzen dira, hesi estu bat osatuz. Presio handiko komunikabideak garraiatzen ditudanean ere, ez dut inoiz isurketa-arazorik aurkitu. Azkenik, presiodun fluidoa ur-behean sartzen da, ondorengo prozesuen beharrak asetzeko.

5. urratsa: Errodamenduen eta Ardatz Sistemaren euskarri egonkorra

Ponparen funtzionamenduan, errodamendu modularreko euskarriaren errenkada bikoitzeko errodamenduek etengabe eusten diote biratzen duen ponparen ardatzari, fluido-fluxuak sortutako indar erradialak eta bulkadaren bultzadak sortutako indar axialak xurgatuz. Zipriztintzeen lubrifikazio sistema integratuak errodamenduak hozten ditu - 425 °C-tan funtzionatzen duela ikusi dut gehiegi berotu gabe. Gainera, gutxieneko mantentze-lanak behar ditu; Ohiko ikuskapenetan lubrifikatzaile-maila soilik egiaztatu behar duzu.

III. OH serieko beste ponpa batzuekin alderatzea

OH3-ren abantailak intuitiboki erakusteko, API 610 estandarraren arabera OH1 serieko beste bi ponpa arruntekin alderatzen dugu (OH1 eta OH2):

Ondorioa

Esperientzia pertsonaletik, ziur esan dezaket OH3 API 610 estandarra betetzen duen produktu heldua ez ezik, Teffikoren fidagarritasun industrialaren eta ingeniaritza xehetasunen ulermen sakonaren isla ere bada. Ez du ezaugarri dotorerik edo alferrikakorik - osagai bakoitzak helburu praktiko bat du, eta modu eraginkorrean konpontzen ditu lekua aurreztea, mantentze erraza, muturreko baldintzekiko erresistentzia eta ihesen prebentzioa bezalako arazoak.

Egia esan, ez da merkatuko aukera merkeena, eta errodamendu modular euskarria benetan pixka bat astuna dela ikusi dut. Hala ere, bere fidagarritasuna nahikoa da hasierako inbertsioaren kostua konpentsatzeko. Teffiko-k ez ditu ekipoak saltzen soilik, hautatzeko aholkularitza profesionala eta bizitza osorako laguntza eskaintzen ditu. Haien taldeari hainbat aldiz kontsultatu diot galderekin eta beti erantzun azkarrak jaso ditut. Kooperatiba-eredu honek lantegiek etengabe eta modu errazean jardutea ahalbidetzen du.

Irtenbide gehiago eta kasu errealetarako, bisitatu webgune ofiziala:www.teffiko.com.
