Zer da OH1 ponpa?

Ponpa zentrifugo industrialekin aldian-aldian lan egiten baduzu, ziurrenik "OH1" ereduarekin topo egingo duzu, eta egia izan gaitezen, oso erraza da beste mota batzuekin nahastea. Ingeniari askok badakite ponpa zentrifugoek fluidoak garraiatzen dituztela, baina galdetzen badiezu zerk egiten du OH1 ponpa bakarra? Gehienak kosta egingo zaie erantzuteko. Eta ez nazazu kontratazio taldeetan hasi ere; eredua gaizki ulertzeak ekipo okerretan amaitzea bermatzen du. Baina hona hemen gauza: OH1 ponpak petrolioa, energia eta produktu kimikoak bezalako industrietan lan-zaldiak dira. API 610 estandarraren arabera (ponpa zentrifugoen diseinu-kode globala) gainezkako ponpa klasikoa dira, eta oinarriak jaso ondoren, nahiko sinpleak dira. Utzidazu gako xehetasunak zeharkatzen.

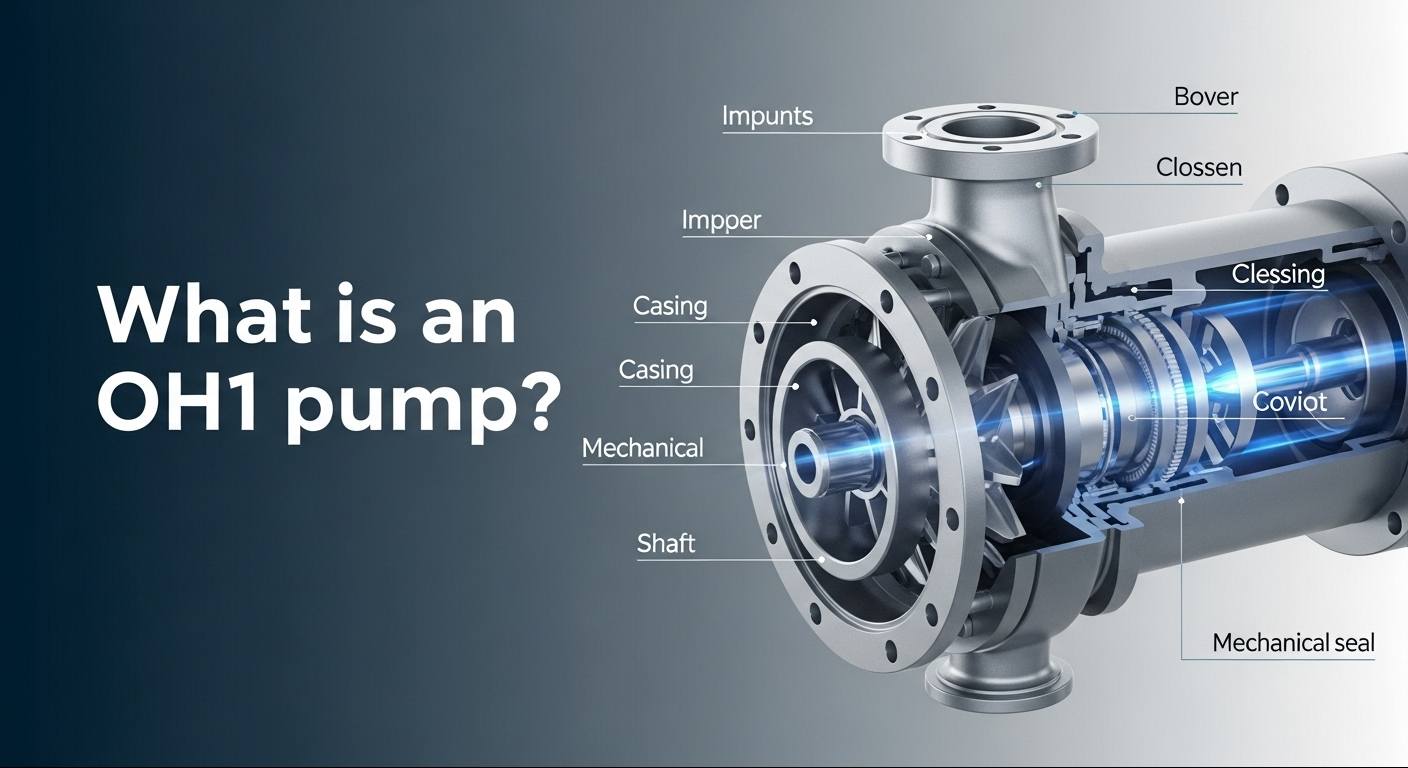

1. Lehenik eta behin, argitu dezagun: zer da zehazki "OH1"?

OH1 API 610 arauak definitutako "ponpa zentrifugo soberan" mota zehatz bat da. Apurtu dezagun izendapena: "OH" "Overhung" esan nahi du (zentzuzkoa da, ezta?), eta "1"-ak etapa bakarreko eta amaierako xurgapen ponpa dela adierazten du. Termino arruntean, hona hemen horrek zer esan nahi duen: bulkada (fluidoa mugitzen duen zatia) ponparen ardatzaren alde bakarrean finkatzen da, errodamenduen karkasa ponparen gorputzarekin zuzenean integratuta dago eta errodamenduek ponparen mutur bakarrari eusten diote, hortik "gaineko" izena.

API 610-k ponpa zentrifugoak talde nagusietan sailkatzen ditu: OH (Overhung), BB (Between-Bearing), VS (Vertical Suspended) eta abar. OH taldearen barruan, OH1, OH2 eta OH3 bezalako azpiereduak daude, bakoitza bere ezaugarriekin. OH2 bi etapako gainazaleko ponpa bat da (presio handiko aplikazioetarako aproposa), eta OH3k osagai gehigarriak gehitzen ditu indar axialak orekatzeko. Baina OH1? Multzoko sinpleena da. Ez dago aparteko ezaugarri dotorerik, buru ertain-baxuko aplikazioetan arreta jartzea besterik ez. Hori dela eta, industria-ezarpen gehienetan dagoen ponpa polifazetikoena da; ez da beharrezkoa gauzak gehiegi konplikatu behar ez dituzunean.

2. DiseinuaOH1 Ponpak: 4 Abantaila praktikoak

Zergatik oinarritzen dira hainbeste industriak OH1 ponpetan? Gakoa haien diseinuan dago, mundu errealeko arazoak konpontzen dituena. Hona hemen haien ezaugarri nabarmenenak:

• Eraikuntza trinkoa eta espazioa aurrezteko:Errodamenduen karkasa eta ponparen gorputza pieza bakarrean botatzen dira, beraz, ez da euskarri gehigarririk behar. Bertatik bertara ikusi dut: emari berdina duen OH1 ponpa bat xurgapen bikoitzeko ponpa baino %30 laburragoa da erraz. Hau salbatzailea da petrokimiko zentraletan edo zentral elektrikoko galdara-geletan, esaterako, hazbete bakoitzak garrantzia duen leku estuetan. Ez dago hodiak berrantolatu edo espazioa zabaldu beharrik; sartu behar duzu.
• Zigilatze fidagarria, ihesen prebentzio bikaina:Ihesak buruhauste handiak dira, batez ere petrolio gordina edo produktu kimiko korrosiboak bezalako euskarri sukoiak maneiatzen direnean. OH1 ponpak zigilu mekanikoekin datoz estandarra (modelo batzuk mutur bikoitzeko zigiluetara berritu daitezke), eta zigiluen aurpegiak normalean siliziozko karburoz eta grafitoz eginak izan ohi dira, tenperatura altuak eta higadura jasateko bezain gogorrak. Funtzionamendu arruntean, isurketak orduko 5 mililitro baino gutxiagokoak dira, ontziratze zigiluak baino askoz hobeto. Behin OH1 ponpetara aldatu zen lantegi kimiko batekin lan egin nuen, eta isuriekin lotutako geldialdiak ia % 80 jaitsi ziren.
• Etengabeko arreta eskatzen ez duten errodamenduak:Biko ilara biko errodamendu zilindrikoak erabiltzen dituzte, ardatzari ondo heldu eta indar erradialak zein axialak maneiatzen dituztenak. Gainera, errodamenduen karkasak olio lubrifikatzaileen zirkulazio sistema bat dauka, zipriztinak lubrifikazioaren bidez gauzak hozten dituena. Ohiko ponpa zentrifugoek 3 hilabetez behin olioa bete behar dute, baina OH1 ponpek? 6-12 hilabetera luzatu dezakezu. Horrek itxialdi gutxiago esan nahi du, urtean 2 edo 3 gutxiago. 24/7 exekutatzen ari diren fabrikentzat, hau produktibitatearen bultzada handia da.
• Energia-eraginkortasuna:Impulsoreak atzerantz makurtutako pala diseinua du, fluidoen mekanikan oinarritutako ingeniariek optimizatuta ponparen barruko turbulentzia gutxitzeko. Ponparen fluxu-kanalak ere leundu egiten dira erresistentzia murrizteko. Behin proba-datuak ikusi nituen, OH1 ponpa bat emari-tasa berdinean zeharkako ponpa arrunta baino % 8-12 eraginkorragoa dela. Egin dezagun kalkulu azkar bat: orduko 100 metro kubiko ur mugitzen badituzu, egunean 20 kWh aurrezten dira. Urtebete baino gehiago, aurrezki horiek kopuru esanguratsua osatzen dute.

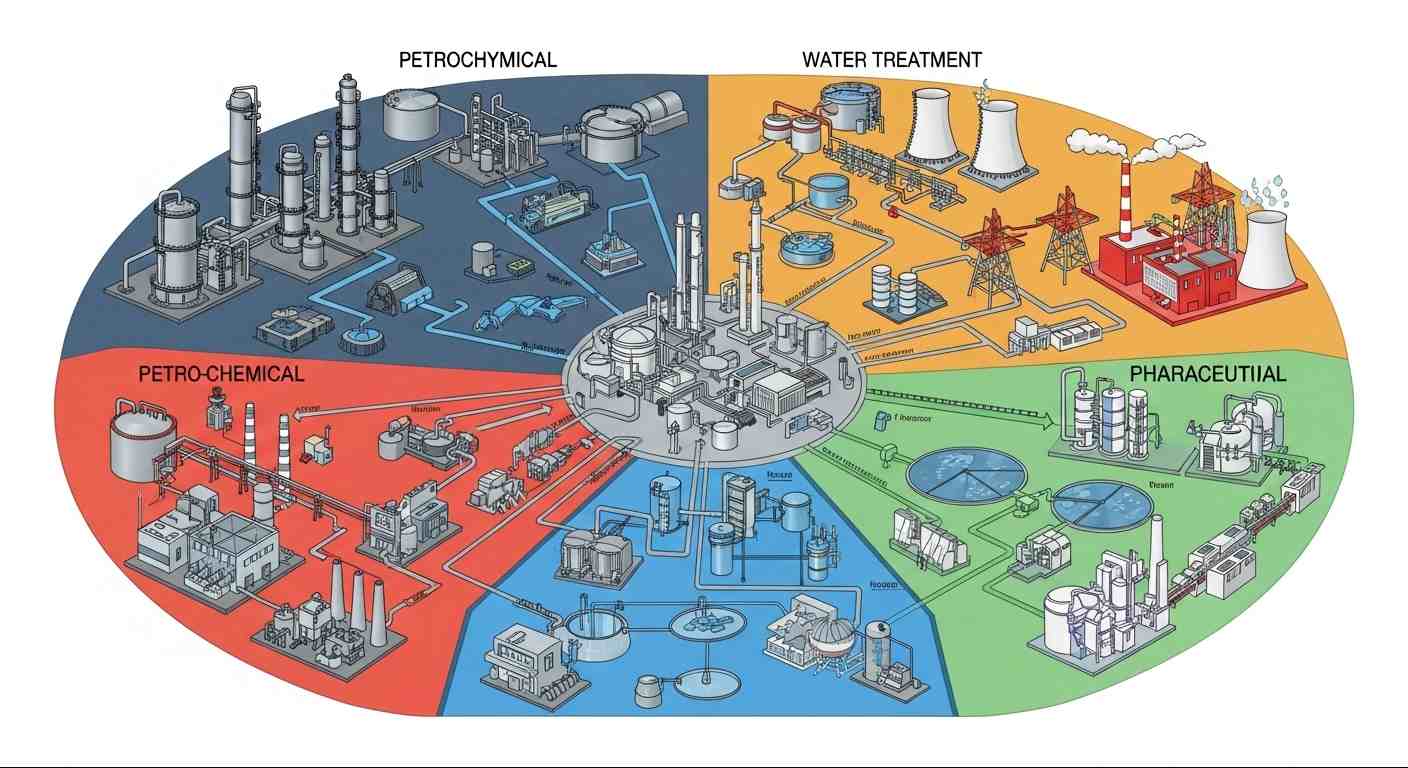

3. Non aurkitu OH1 ponpak: 4 industria nagusiak

Ponpa hau ez dago ondo diseinatuta, ezin hobeto egokitzen da lan baldintza zehatzetara. Hona hemen bere aplikazio eszenatoki ohikoenak:

• Industria Petrokimikoa:Findegietan nonahi daude, batez ere petrolio gordina eta gasolina bezalako biskositate baxuko euskarriak garraiatzeko erabiltzen direnak. Hartu petrolio gordina biltegiratzeko gunea, adibidez: petrolioa destilazio dorrera eraman behar duzu ihesik gabe, eta OH1 ponparen tamaina trinkoa ezin hobeto egokitzen da hodi trinkoen artean. Gainera, bere emari-abiadura oso egonkorra da (% 2 baino gutxiagoko errorearekin), beraz, destilazio-dorreak ez du inoiz jario gehiegirik edo gutxiegi jasotzen, ez du ustekabeko itzaltzerik.
• Energiaren industria:Zentral termikoek eta biomasako zentralek OH1 ponpak erabiltzen dituzte galdarak ura hornitzeko. Galdarek presio ertaineko uraren fluxu etengabea behar dute, eta OH1 ponpek behar hori ezin hobeto betetzen dute. Behin OH1 ponpa bi zituen 300 MW-ko unitate batekin lan egin nuen, bat martxan, bestea egonean. 180 °C arteko tenperaturak jasan ditzakete, eta haien eraginkortasunak zentralaren energia-kontsumo orokorra murrizten laguntzen du.
• Ura tratatzeko industria:Udal araztegiek eta industriako hondakin-uren instalazioek ur garbia edo kontzentrazio baxuko ur zikinak garraiatzeko erabiltzea gustatzen zaie. Ponparen gorputza 304 edo 316L altzairu herdoilgaitzez edo korrosioarekiko erresistentea den burdinurtuaz egina izan ohi da; Eta bere amaierako xurgapenaren diseinua ponpa urperagarriak baino litekeena da oso gutxiago trabatzea; ez da zuntzik bulkadaren inguruan inguratzen. Ezin hobea da 50-500 metro kubiko orduko prozesatzeko ahalmena duten ur-araztegi txiki eta ertainetarako.
• Industria farmazeutikoa:Elikagai-mailako OH1 ponpak ezinbestekoak dira hemen. GMP (Good Manufacturing Practice) estandarrak betetzen dituzte, barruko horma ultra-leunekin (zimurtasuna Ra ≤ 0,8 μm), sendagai likidoak itsatsi ez daitezen. Zigiluak ere elikagai-mailako kautxuz eginda daude, beraz, ez da materialen kutsadurarik gertatzen. Txertoen laborategietan eta farmazia-fabriketan ikusi ditut, batez ere produkzio-lerroetan likidoak nahasteko eta garraiatzeko erabiltzen direnak.

4. Nola aukeratu OH1 ponpa egokia: galdu ezin diren 5 aholku

OH1 ponpa bat aukeratzea ez da zaila; jarraitu bost urrats hauek:

• Hasi garraiatu beharreko fluidoarekin:Tenperatura handiko euskarriak maneiatzen ari bazara (olio beroa 120 °C-tik gorakoa adibidez), aukeratu hozte-jakadun modelo bat; bestela, errodamenduak erre egingo dira. Likatasun handiko komunikabideetarako (50 cSt-tik gorako olio lubrifikatzailea adibidez), joan bulkada-sarrera handiagoa duen modelo bat; sarrera txikiegiak fluxu eskasa ekarriko du. Euskarri azidoetarako (azido klorhidrikoa adibidez), saltatu altzairu herdoilgaitz arrunta eta erabili Hastelloy (korrosioarekiko erresistentea den aleazio bat). Behin ikusi nuen fabrika bat OH1 ponpa estandarra erabiltzen azidorako, eta 6 aste baino ez zituen iraun.
• Ez zapaldu fluxu-tasa eta buru-marjinak:Inoiz ez aukeratu ponpa bat zure emari-tasa "zehatzak" beharren arabera; gehitu % 10eko marjina. Adibidez, orduko 80 metro kubiko garraiatu behar badituzu, aukeratu orduko 90 metro kubikorako balio duen modelo bat. Buruari dagokionez (ponparen irteerako presioa), gogoratu hodiaren erresistentzia kontuan hartzea: 100 metroko hoditik 15 metroko altuera duen ura mugitzen baduzu, 25 metroko burua duen ponpa bat beharko duzu (10 metro gehiago hodiaren erresistentzia gainditzeko da). Burua ez izateak ponpa gainkarga eta azkar huts egingo du.
• Kontuan izan instalazio-ingurunea:Kanpoan instalatzen baduzu, aukeratu euri-estalkia duen modelo bat; errodamenduen karkasan sartzen den urak errodamenduak kaltetuko ditu. Espazio estuetarako (metro bateko zabalera duen gela bat adibidez), aukeratu ardatz laburreko modelo horizontal bat (luzera osoa 1,2 metrotik beherakoa). Inguruan bibrazio-iturri bat baldin badago (konpresore bat adibidez), gehitu kolpe-kutxa bat; bibrazioak zigiluak kaltetzen ditu beste ezer baino azkarrago.
• Energia-eraginkortasunaren gaia:Lehen mailako energia-eraginkortasuna duten ponpek hirugarren mailako eraginkortasuna dutenek baino %15-20 elektrizitate gehiago aurrezten dute. Egunean 8 orduz ibiltzea, hau da, ia 10.000 Yuan urteko elektrizitate aurreztean. Eraginkortasun handiko eredu batean aurretiaz pixka bat gehiago gastatzea merezi du zalantzarik gabe.
• Aukeratu osagarri egokiak:Metanola bezalako euskarri toxikoetarako, berritu mutur bikoitzeko zigiluetara eta zigiluen fluido sistema batera; horrek ihesak saihesten ditu. Ekipoen egoera urrunetik kontrolatu nahi baduzu, instalatu bibrazio-sentsoreak eta tenperatura-igorleak. Errodamenduak higatzen hasten direnean, bibrazio-balioa 4,5 mm/s-ra iritsiko da, alerta goiztiarra eraginez, bat-bateko hutsegiterik ez izateko.

5. Nola mantendu OH1 ponpa bat: 3 aholku sinple (ez da aditurik behar)

Jende asko kexatzen da ponpen mantentze-lana arazoa dela, baina OH1 ponpek mantentze-lan baxua dute; besterik gabe, egin hiru gauza hauek:

• Eguneroko egiaztapenak (5 minutu gehienez): astero, sentitu errodamenduak; 70 °C-tik gorakoak badira, aldatu olio lubrifikatzailea. Hilero, egiaztatu zigilua; ihesak 10 mililitro baino gehiago badira, ordezkatu zigiluaren osagaiak. Hiruhilero, garbitu sarrerako iragazkia; Lan horietarako ez duzu ponpa desmuntatu beharrik ere, denboraren erdia aurrezten duzun xurgapen bikoitzeko ponpa mantentzearekin alderatuta.
• Arazoak konpontzea: Oinarrizkoekin hasi: fluxu murriztua? Lehenik eta behin, egiaztatu sarrerako hodia; sasiak dira normalean errudunak. Ondoren, ikuskatu bulkagailua: etapa bakarreko bulkagailuak erraz ordezkatzen dira. Bibrazioa handitu? Egiaztatu errodamenduen tartea (ordeztu errodamenduak tartea 0,1 mm-tik gorakoa bada) eta ponparen ardatza: etapa bakarreko ardatzak zuzen daitezke tolestuta badaude, guztiz ordezkatu behar duten etapa anitzeko ardatzak ez bezala. Zigiluak ihes egitea? Egiaztatu zigiluaren aurpegia: marradurak artezketa bidez konpondu daitezke, ez da zigiluaren multzo osoa ordezkatu beharrik.
• Urteko mantentze-lan sakona: urtean behin, desmuntatu errodamenduen karkasa eta ordeztu litio-oinarritutako koipea; ez bete gehiegi, bete ezazu errodamenduen karkasaren bolumenaren 1/2 eta 2/3 arte (gehiegizko betetzeak gainberotzea eragiten du). Estutu ponparen gorputza oinarriarekin lotzen duten torlojuak; torloju solteek ponparen ardatza oker lerrokatzea eragiten dute. Aplikatu epoxi erretxina geruza bat bultzatzaileari eta itxi barrunbea herdoila saihesteko. Lan horiek guztiak lurrean egin daitezke, ez da garabirik behar.

Ondorioa

Azken finean, OH1 ponpa tresna solido eta praktiko bat besterik ez da. Ez ditu etapa anitzeko ponpen ezaugarri dotorerik, baina zertarako diseinatuta dago: buru ertain eta baxuko aplikazioetan, fluxu egonkorra eta mantentze erraza. Enpresentzat, horrek buruko min gutxiago eta jabetza-kostu osoa txikiagoa da ekipoaren bizitzan zehar.
