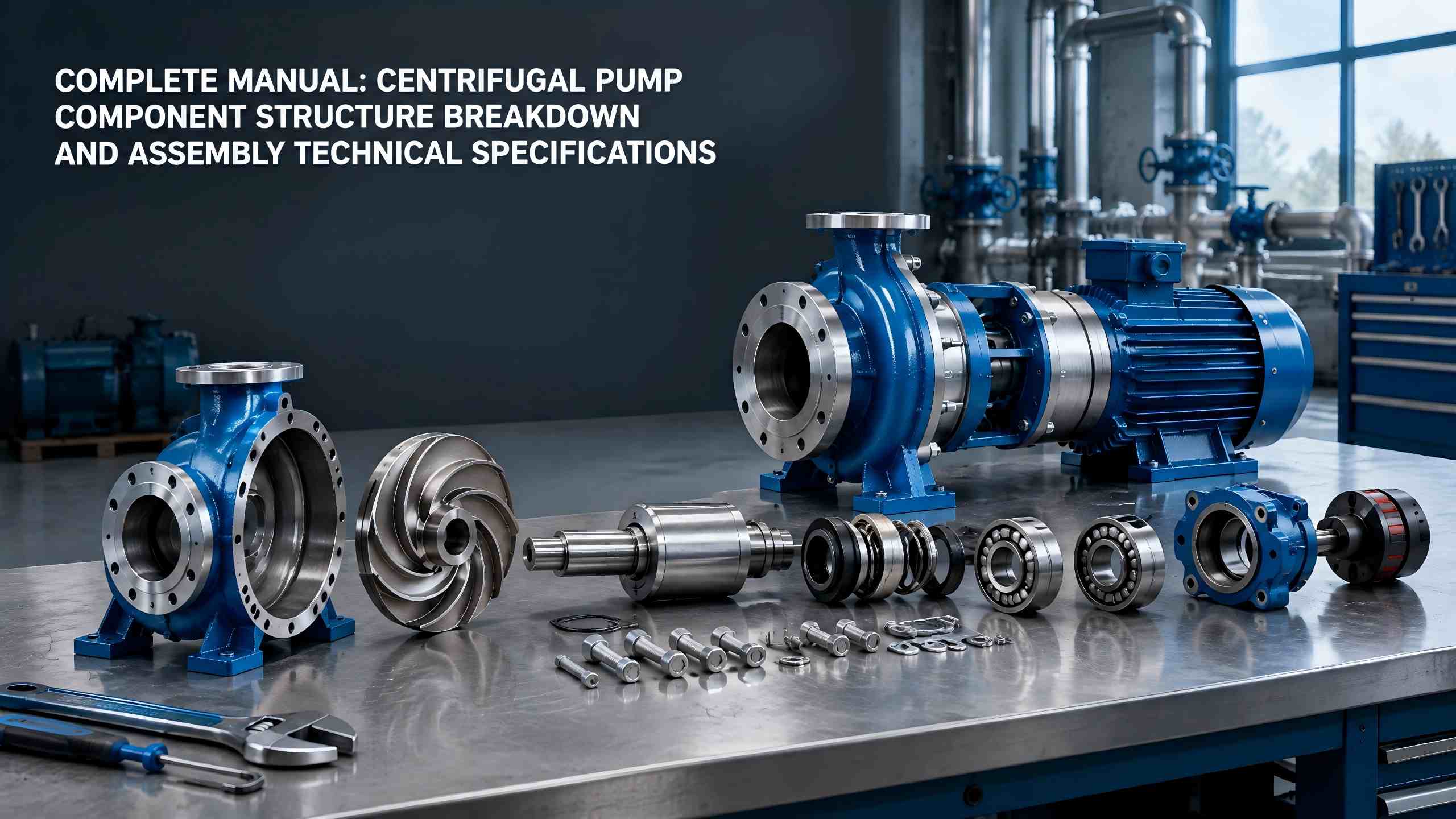

Ponpa zentrifugoaren osagaien egituraren matxura eta muntaia zehaztapen teknikoak

Ponpa zentrifugoakoso erabiliak dira industriako ur-hornikuntza-drainatze, HVAC, fluido kimikoen garraioan, udal ur-hornikuntzan eta beste esparru batzuetan. Dokumentu honek oinarrizko osagaien, zigiluen babes-multzoen eta osagarri osagarrien egitura eta funtzioak azaltzen ditu.Teffikoponpa zentrifugoak. Era berean, muntaketa aurreko prestaketa osoa, prozedura estandarrak eta eskakizun teknikoak eskaintzen ditu erabiltzaileei ekipoen hutsegite tasak iturritik murrizten laguntzeko.

I. Ponpa Zentrifugoen Zigilatzeko eta Babesteko Batzarrak

Zigilatze- eta babes-multzoek ur ponpen estankotasuna, funtzionamendu-egonkortasuna eta iraupena zehazten dituzte. Batez ere, zigilatzeko elementuak, errodamenduak, errodamenduen karkasak eta beste pieza batzuk biltzen dituzte, eta osagai kritiko gisa balio dute ur-ihesak, zarata anormalak, bibrazioak eta harrapatze-akatsak saihesteko.

Zigilu mekanikoak eta ontziratzeko zigiluak

Ponpa zentrifugoen zigilatzeko egitura arruntak bi kategoriatan banatzen dira: zigilu mekanikoak eta ontziratze zigiluak. Zigilu mekanikoa eraztun birakaria, eraztun geldia, malgukiak eta zigilatzeko eraztunek osatzen dute. Bere muturreko aurpegiak zehatz-mehatz egokitzen dira ia zero-iheseko errendimendua eskaintzeko, higadura-erresistenteak eta tenperatura altuak erresistenteak dituzten propietateekin, presio eta abiadura handiko industria-baldintzetarako egokia da.

Enbalatzeko zigiluak grafito eta PTFE betegarri malguak hartzen dituzte zigilatzeko. Egitura sinplea, mantentze erraza eta kostu baxua dutenak, gehienbat ur-ponpa zibiletan eta presio baxuko ponpa zentrifugo txikietan aplikatzen dira. Beren desabantaila funtzionamenduan zehar uraren iragazketa txikian datza, aldizkako estutu edo paketeak ordezkatu behar direlarik.

Errodamenduak eta errodamenduen karkasak

Errodamenduek ponparen ardatzaren abiadura handiko biraketa onartzen dute, marruskadura mekanikoaren erresistentzia murrizten dute eta ardatzaren funtzionamendu leuna, desplazamendurik gabekoa eta jitterrik gabekoa bermatzen dute. Errodamenduen karkasak errodamenduentzako babes-karkasa gisa jokatzen du. Olio lubrifikatzailea eta koipea barnean gordetzen ditu errodamenduei etengabeko lubrifikazioa eta beroa xahutzeko, errodamenduen artezketa lehorrean gainberotzea, erretzea eta konfiskatzea ekiditeko.

II. Ponpa zentrifugoetarako bat datozen multzo osagarriak

Multzo osagarriek ez dute zuzenean lan fluidorik egiten, baina ekipamendu osoaren funtzionamendu segurua, egonkorra eta estandarra bermatzen dute eta ponpa zentrifugoen sistema oso baten ezinbesteko zati bat dira.

• Sarrera eta irteerako bridak: Konturatu ur-ponparen eta hodien arteko konexio estandarra, bermatu junturak estankotasuna eta saihestu ur-isurketak eta aire-ihesak.
• Oinarria eta akoplamendua: oinarriak unitate osoa ziurtatzen du eta bibrazio operatiboa murrizten du; Akoplamenduak ponpa-ardatza eta motor-ardatza lotzen ditu potentzia-transmisio sinkronikoa lortzeko.
• Airea askatzeko balbula eta drainatze balbula: abiaraztean airea askatzeko airearen blokeoa eta kabitationa ezabatzen dira; itzaltzean drainatzeak izoztea eta korrosioa saihesten ditu barne osagaiak babesteko.

III. Ponpa zentrifugoen muntaketa aurreko prestaketak

Ponpa zentrifugoen muntaketa-kalitateak eragin zuzena du funtzionamendu-errendimenduan eta zerbitzu-bizitzan. Prestaketa estandarizatuak muntaketa formala egin baino lehen egin behar dira okerreko muntaketa, falta diren piezak muntatzea eta betetzen ez diren muntaketak saihesteko.

•  Dokumentu teknikoak ondo aztertu: arretaz irakurri ponpa zentrifugoaren eskuliburua, muntaiaren planoak eta parametro teknikoen eskakizunak, eta ezagutu ekipamenduen egitura eta muntaketa estandarrak.
•  Osagaien kalitate-irizpide nagusiak: argitu ponpa zentrifugoaren osagai bakoitzaren onarpen-arauak, eta egiaztatzea piezak deformaziorik, pitzadurarik, higadurarik eta korrosiorik gabe daudela.
•  Piezen inbentarioa eta ikuskapena: egiaztatu osagai guztiak banan-banan, osagarri osoak, bat datozen zehaztapenak eta kalitate kualifikatua ziurtatzeko, eta akastunak diren piezak instalatzea debekatzeko.
•  Tresnak eta neurtzeko tresnak prestatu: aldez aurretik muntatzeko eta neurtzeko ekipoak prestatu, giltzak, kalibreak, mailak eta lerrokatze tresnak barne, muntaketaren zehaztasuna bermatzeko.
•  Prestatu kontsumigarriak: prestatu olio lubrifikatzailea, koipea, zigilatzeko paketeak, juntak eta bestelako kontsumigarriak muntatzeko lubrifikazio eta zigilatzeko eskakizunak asetzeko.

IV. Ponpa zentrifugoen muntaketa-sekuentzia estandarra

Eredu desberdinetako ponpa zentrifugoak apur bat aldatzen dira egituran eta muntaian ordenan. Aplikazio zabalena ikusten duen IS motako atzera ateratzeko ponpa zentrifugoak industriako muntaketa-prozedura estandar unibertsalak hartzen ditu. Urrats zehatzak hauek dira:

1. Muntatu errodamenduen multzoak: instalatu errodamenduak zehaztasunez ponparen ardatzean izendatutako posizioetan, errodamenduak guztiz eserita daudela eta malgutasunez biratzen direla ziurtatuz.

2. Muntatu ponparen ardatzaren muntaia: jarri ponparen ardatza muntatutako errodamenduekin ponparen karkasan bere osotasunean, biraketa leuna bermatuz trabarik gabe.

3. Lotu ponparen karkasa eta markoa: muntatu eta ziurtatu ponparen karkasa osoa ekipamenduaren markoan, ponparen gorputza horizontala, irmoa eta astindurik gabe dagoela ziurtatuz.

4. Instalatu ponparen estalkia eta bulkada: jarri ponparen estalkia ponparen ardatzaren posizioan, eta lotu bulkada bulkagailuaren muntaketa irmoa eta tarte uniformeak bermatzeko.

5. Integratu eta lotu unitate osoa: ipurdi eta blokeatu ponparen estalkia eta ponparen karkasa, gero ponpa-gorputz osoa ekipoaren oinarrian babestu.

6. Itxura akabera: garbitu hondakinak eta orbanak unitate osoa, ikuskatu itxura osotasuna eta amaitu txukuntze-lan orokorra.

7. Akoplamenduen lerrokadura eta kalibrazioa: Motor eta ponpa-gorputz akoplamenduen instalazioa osatu, koaxialtasunaren zuzenketa egin transmisioaren zehaztasuna bermatzeko.

V. Ponpa Zentrifugoen Muntaketaren Oinarrizko Baldintza Teknikoak

Ikuskapen zorrotza eta onarpena muntaketa amaitzean estandar teknikoen arabera egin behar dira ekipo kualifikatuen funtzionamendua bermatzeko. Oinarrizko onarpen-irizpideak jarraian azaltzen dira:

•  Unitate osoaren biraketa malgua: biratu astiro-astiro ponparen gorputza eta biraketaren ardatza eskuz. Unitatea leunki eta uniformeki biratuko du trabarik gabe edo marruskadura-zarata mekanikorik gabe.
•  Ponpa-ardatzaren jokorik ez: ponpa-ardatzak ez du desplazamendu axial edo erradial agerikorik izango, tarte egokiak izango ditu eta soltetasunik edo zartadurarik gabe.
•  Akoplamendu koaxial kualifikatua: ponparen erdi-akoplamenduaren eta motorraren erdi-akoplamenduaren arteko desbideratze koaxialak ekipamenduaren parametro teknikoak beteko ditu, eragiketa eszentrikoak eragindako bibrazioak, zarata anormalak eta higadura saihesteko.
•  Lubrifikatzaileen betegarri estandarra: bete errodamenduak eta transmisioko piezak olio lubrifikatzaile eta koipe kopuru egokiekin. Mantendu olio-bolumen egokia olio-eskasiak edo gehiegizko olioaren gainezkatzea dela-eta hauts-metatzeak eragindako artezketa lehorra ekiditeko.

Laburpena

Ponpa zentrifugoen osagaiek ekipamenduaren funtzionamendurako oinarriak jartzen dituzte. Buldagailuek, ponpen karkasak, ponpa-ardatzak, zigilatzeko elementuek, errodamenduek eta beste pieza batzuek dagozkien funtzioak betetzen dituzte eta elkarren artean lankidetzan aritzen dira, ponparen errendimendua eta zerbitzu-bizitza zehaztuz. Bien bitartean, muntaketa aurreko prestaketa estandarizatuak, muntaketa-sekuentziak betetzen dituztenak eta muntaia onartzeko estandar zorrotzak funtsezkoak dira ekipoen akatsak saihesteko, funtzionamenduaren eraginkortasuna areagotzeko eta ekipoen bizitza luzatzeko. Osagaien egitura eta muntaketa-teknikak menderatzeaTeffikoponpa zentrifugoek ezinbesteko oinarri gisa balio dute ekipoen funtzionamendu-mantentze, instalazio-abian jartzeko eta matxurak konpontzeko.
