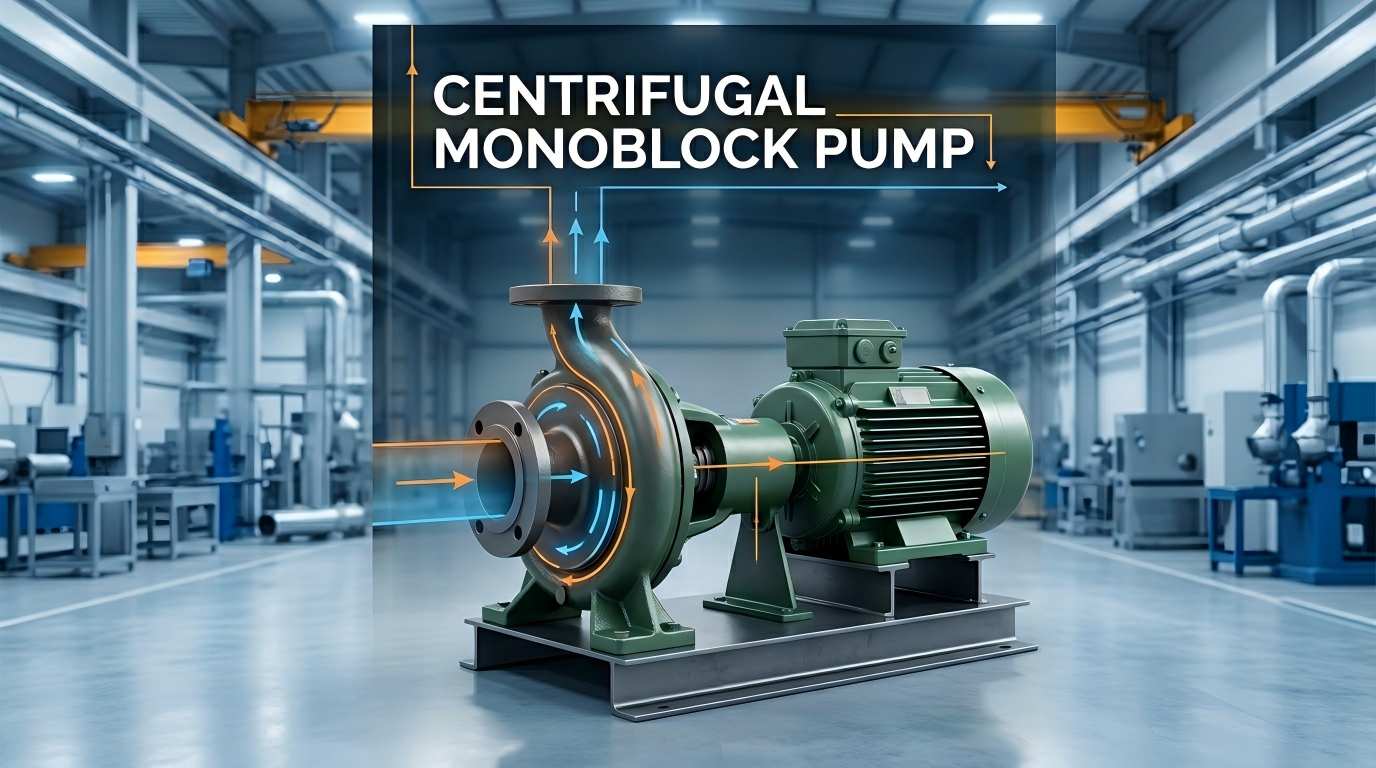

Erosle eta ingeniaritza teknikari askok "monobloke zentrifugo ponpa" terminoa topatzen dute sarritan ur hornidurako ekipamendua hautatzean, baina ez dute argi ponpa zentrifugo arruntekiko eta zatitutako ur-ponpekiko desberdintasunak. Termino sinpleetan, ponpa monobloke zentrifugo bat integratua daponpa zentrifugoaponparen gorputza eta motorra unitate batean konbinatuta. Egitura trinkoari, instalazio errazari eta funtzionamendu egonkorrari esker, ponpa mota nagusi bihurtu da ur hornidura zibileko, industria arineko eta nekazaritzako agertokietarako.
Izenak dioen bezala, ponpa monobloke zentrifugoa gailu mekaniko bat da, bulkagailu baten biraketak sortutako indar zentrifugoa likidoak garraiatzeko erabiltzen duena.
"Monoblock" terminoa ardatz luzeko ponpa tradizionaletatik bereizten duen ezaugarri nagusia da:
Diseinu honek ponpa tradizionalen transmisio-osagai konplexuak ezabatzen ditu, ekipamendua arinagoa, trinkoagoa eta eraginkorragoa bihurtuz.

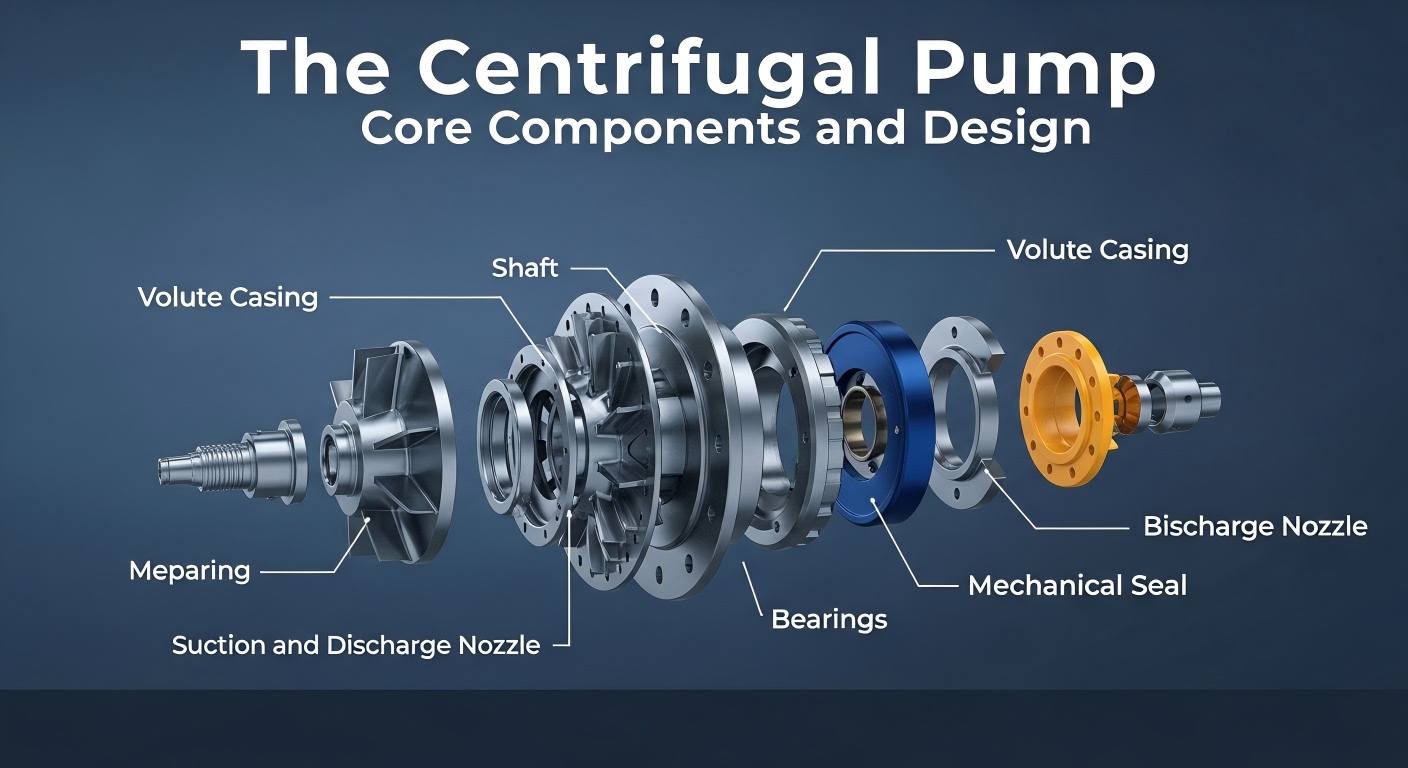

Monobloke zentrifugo ponpa baten funtzionamendu egonkorra eta eraginkorra oinarrizko osagai anitzen koordinazioan oinarritzen da. Funtsezko osagai bakoitzak bere betebeharra betetzen du fluidoen xurgapen, presio eta garraiatzeko prozesu osoa osatzeko. Oinarrizko osagaiak eta haien funtzioak hauek dira:
Ur-ponpa osoaren potentzia-nukleoa den heinean, motorrak funtsezko eginkizuna betetzen du energia-eraldaketan, energia elektrikoa energia mekaniko bihurtzeko modu eraginkorrean, errotagailua abiadura handian biratzeko etengabe bultzatzen du, fluidoak garraiatzeko potentzia nahikoa emanez eta ekipamenduaren funtzionamendu normalaren oinarri gisa balio du. Egitura integratuak motorraren eta ponparen gorputzaren arteko bat etortze zehatza bermatzen du, potentzia irteera egonkorragoa dela eta.
Bulatzailea fluidoaren gainean zuzenean eragiten duen nukleoaren osagai mugikorra da. Motorrak abiadura handian biratzeko bultzatuta, indar zentrifugo indartsua sortzen du fluidoa azkar zabaltzeko kanpora zabaltzeko, eta gurpilaren erdialdean presio baxuko eremu bat osatzen du fluidoaren xurgapena eta azelerazioa etengabe lortzeko, ponparen ura garraiatzeko eraginkortasuna zehazten duen funtsezko osagaia bihurtuz.
Ponparen karkasa bultzadorearen inguruan inguratzen da eta boluten egitura hartzen du bere osotasunean. Bere oinarrizko funtzioa fluidoaren fluxuaren norabidea erregulatzea eta energia bihurtzea da. Impulsorearen errotazioak sortutako energia zinetiko fluidoa egonkor bihur dezake fluidoaren presio-energian, ura garraiatzeko presioa asko handituz eta fluidoa uraren irteerara leunki isurtzeko bideratuz, garraio eraginkorra eta leuna bermatuz.
Ponparen ardatza motorra eta bultzatzailea lotzen dituen transmisio-gunea da. Diseinu koaxial integratua du, motorrarekin sinkronoki biratzen duena potentzia zehaztasunez transmititzeko, biraketa-abiadura egonkorra eta bulkatzailearen tentsio uniformea bermatuz, fluidoen garraio osoan koherentzia mantenduz eta potentzia-transmisio-galera saihestuz.
Zigiluak ekipamenduaren estankotasuna eta funtzionamendu-egonkortasuna bermatzen duten funtsezko osagarriak dira, batez ere ponparen ardatzaren eta ponparen gorputzaren arteko junturan instalatuta. Mugitzen diren piezen arteko hutsuneak modu eraginkorrean zigilatu ditzakete, ponpan fluido-ihesak eta kanpoko hautsa eta hezetasuna ponparen gorputzean sartzea guztiz saihestu dezakete, barne-nukleoko osagaiak babestu, ekipoaren osotasun operatiboa mantentzen dute eta hutsegite probabilitatea asko murrizten dute.
Monobloke zentrifugoen funtzionamendu-logika sinplea, heldua eta oso automatizatua da, ez du eskuzko funtzionamendu konplexurik behar. Fluidoen zikloa osagaien koordinazioaren bidez osatzen da. Eragiketa-prozesu osoa honako hau da:
Ekipamendua piztu eta martxan jarri ondoren, motorrak bultzatzailea bultzatzen du ponparen ardatzean abiadura handian biratzeko. Ponpa-ganberan dagoen fluidoa bizkor biratzen da bulkagailuarekin eta indar zentrifugoaren eraginpean kanpora botatzen da, presio baxuko huts-eremu bat osatuz bulkatzailearen erdian. Kanpoko presio atmosferikoaren eta ponparen presio baxuko eremuaren arteko presio-diferentziak bultzatuta, kanpoko fluidoa etengabe xurgatzen da bulgailuaren erdialdera uraren sarreratik fluidoa etengabe berritzeko.
Ondoren, xurgatutako fluidoak energia zinetiko nahikoa irabazten du bulkatzailearen azelerazioan eta abiadura handian ponparen karkasara isurtzen da. Bolute-motako ponparen karkasak pixkanaka-pixkanaka fluxu-kanala murrizten du, fluidoaren emaria murrizten du, fluidoaren energia zinetikoa era eraginkorrean bihurtzen du presio-energian eta fluidoen presio-presioa osatzen du. Azkenik, presio handiko fluidoa modu egonkorrean isurtzen da uraren irteeratik ponparen karkasaren gida-kanalean zehar, etengabe ur-hornidura, uraren zirkulazioa eta fluidoen garraioa bezalako eragiketak osatuz.
Etapa anitzeko ponpekin edo ponpa zatituekin alderatuta, monobloke zentrifugoek abantaila handiak dituzte merkatuko lehian, diseinu berezia dela eta:
Motorra eta ponpa-gorputza integratuta daudenez, ez dago oinarri handirik eta lerrokatze-doikuntza konplexurik behar, eta bere solairuko azalera ponpa-multzo tradizionalena baino askoz txikiagoa da. Horri esker, aproposa da egoitza-presurizaziorako, lantegi txikietarako edo espazio mugatuko ekipo modularetarako.
Zuzeneko konektaturiko egiturak uhalaren edo ardatz luzeko transmisioaren energia-galera kentzen du, eta motor-potentziaren ia % 100 bultzatzailera transmititu daiteke. Transmisio-eraginkortasun handi horrek esan nahi du monobloke-ponpak elektrizitate-kostu handiak aurreztu ditzakeela emari berdinarekin.
Osagai gutxiagok hutsegite puntu gutxiago esan nahi du. Ez dago akoplamendu-lerrokatze-arazo konplexurik edo uhal eramangarririk. Eguneroko mantentze-lanak, normalean, zigiluak eta errodamenduak egiaztatzea besterik ez du eskatzen, geldialdi-denbora eta mantentze-kostuak asko murriztuz.
Materialak (adibidez, altzairu herdoilgaitza, burdinurtua) eta zigilu motak aldatuz, monobloke-ponpek hainbat euskarri kudeatu ditzakete. Dagokion ereduak eskuragarri daude iturriko ur garbietarako, produktu kimiko korrosiboetarako eta arrasto partikulak dituzten mindarako.
Monobloke-ponpak ondo funtzionatzen dute bai hasierako kontratazio-kostuan, bai epe luzerako eragiketa-kostuan. Beren ekoizpen-prozesu estandarizatuak prezioa merkean egiten du, eta energia-kontsumo baxuak eta mantentze-tasa baxuak inbertsioaren itzulera are gehiago hobetzen dute.
Ondorioz, monobloke zentrifugoko ponpa fluidoak garraiatzeko ekipamendu integratua da, egitura trinkoa, errendimendu egonkorra, eraginkortasun handikoa eta energia aurreztea duena. Motor eta ponparen gorputzaren diseinu integratuaren bidez, ezin hobeto konpontzen ditu ohiko ponpa zentrifugoen industria-minak, hala nola instalazio astunak, energia-kontsumo handia, mantentze-lanak eta espazio-okupazio handiak, gaur egun kostu handiko errendimendu eta praktikotasun handiko ponpa mota bihurtuz. Teffiko-k urte asko daramatza fluidoak garraiatzeko ekipoen arloan oso arduratuta, ekipamenduen teknologia eta errendimendu estandarrak zorrotz kontrolatuz, eta mundu mailako erabiltzaileei ponpa zentrifugo irtenbide egonkor, iraunkor, energetiko eraginkor eta mantentze baxuko irtenbideak eskainiz. Produktuen parametroei, hautaketa-planei eta zerbitzu pertsonalizatuei buruzko informazio gehiago lortzeko, bisitatu webgune ofiziala:www.teffiko.com
-
