API PLAN 53B Flush Planaren lan-printzipioa

API PLAN 53B hustu-plana hesi-fluidoen zirkulazio eta presio-sistema nagusi bat da, presio handiko, toxiko eta sukoiekin lan-baldintzetan, API 682 industria estandarra zorrotz betetzen duen lan baldintzetan. Ponpa fabrikatzaile eta operazio eta mantentze ingeniari askok ez dute 53A, 53B eta 53C Planaren presio logika bereizten. Dokumentu honek oso-osorik azaltzen du API PLAN 53B garbiketa-planaren funtzionamendu-printzipioa.

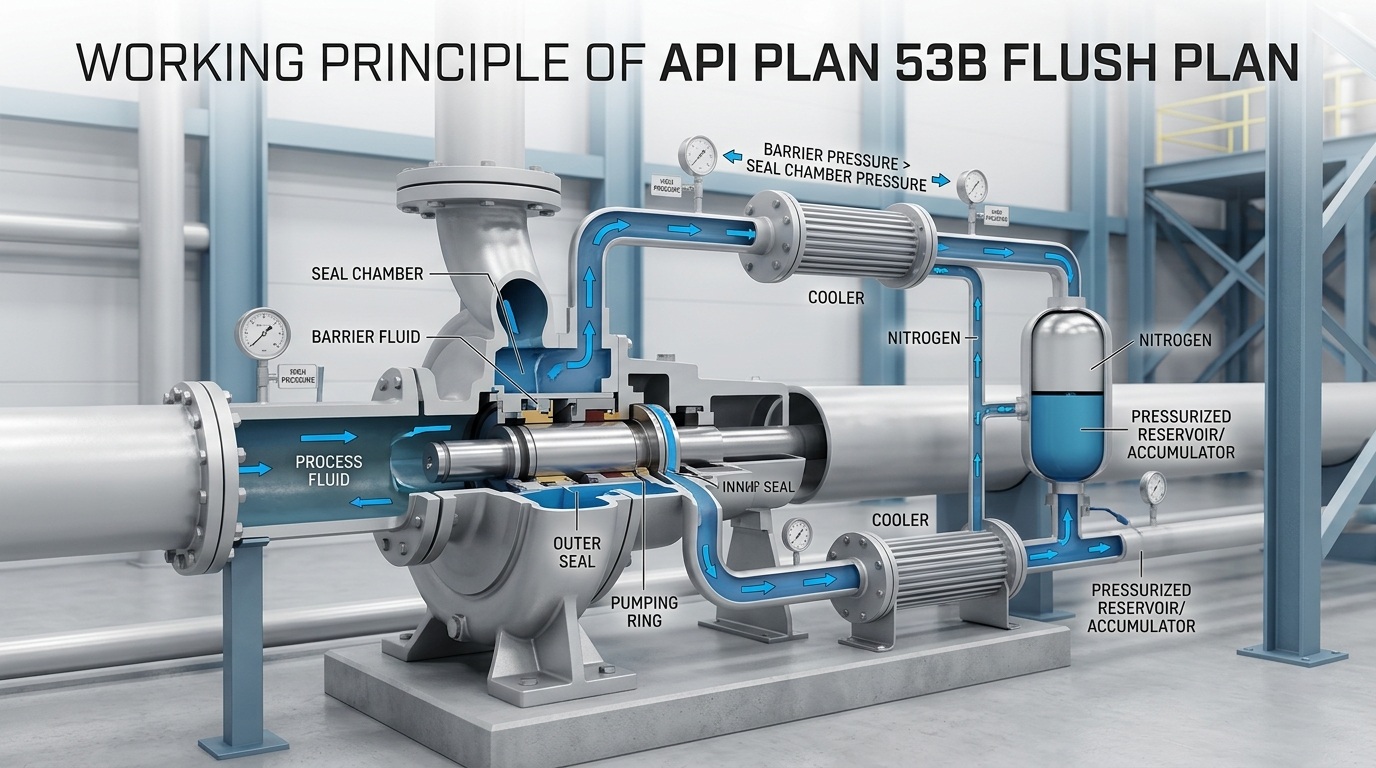

API PLAN 53B Flush Planaren oinarrizko lan-printzipioa

Ekipamenduaren abiarazte, itzali eta funtzionamenduaren ziklo osoarekin konbinatuta, API PLAN 53B garbiketa-planaren funtzionamendu-printzipioa hiru oinarrizko fasetan bana daiteke zehatz-mehatz: presioa ezartzea, zirkulazioaren hoztea, isurketen konpentsazioa eta jarraipena. Prozesu osoa begizta itxian eta modu automatikoan funtzionatzen du, egonkortasun bikainarekin.

1. Presioa Ezartzeko Etapa

Sistema martxan jarri aurretik, aldez aurretik kargatu gas geldoa maskuriko gas-ganberara metagailuaren karga-ataka dedikatuaren bidez, sistemaren presioaren kalibrazioa osatzeko. Hesi-fluidoaren presio orokorra zorrozki kontrolatzen da 2 ~ 6 kg/cm²-ko ponpa zigilatzeko ganberan prozesuko medioaren presioa baino 2 ~ 6 kg/cm² handiagoa izan dadin, presio-hesi fidagarri bat osatzeko. Maskuriaren buffering elastikoen ezaugarrian oinarrituz, sistemak presio egonkorra mantendu dezake denbora laburrean hesi-fluidoaren galera txikia izan arren, bat-bateko presio jaitsierak eragindako zigiluen hutsegitea saihestuz eta ekipamenduak martxan jartzeko eta funtzionatzeko segurtasun oinarri sendoa ezarriz.

2. Hozte-etapa zirkulatzailea

Ponpa martxan jarri ondoren, integratutako ponpaketa-eraztunak hesi-fluidoa zirkulatzen du. Tenperatura baxuko eta presio handiko hesi-fluidoak zigilu-marruskadura bikoteak lubrikatzen ditu beroa eramaten duen bitartean. Berotutako hesi-fluidoa bero-trukagailutik igarotzen da hozteko, eta gero zigilu-ganberara itzultzen da begizta itxi bat osatzeko. Kontrola daitekeen tenperatura eta presio-ingurune honek tenperatura altuko higadura, erreketa lehorra eta kokea eragozten ditu zigiluen aurpegietan, eta zigilu mekanikoen bizitza asko luzatzen du.

3. Ihesak konpentsatzeko eta kontrolatzeko etapa

Ekipamenduaren funtzionamendu arruntean, hesi-fluidoaren galera txikia gertatuko da ezinbestean hesi-fluido kopuru txiki bat barneko zigiluaren aurpegian zehar prozesu ertainera sartzen den heinean, hau da, fenomeno normala. Une honetan, metagailuaren maskuriaren barruko presio handiko nitrogenoa automatikoki hedatzen da presio-diferentziaren azpian, likido-ganberako hesi-fluidoa bultzatuz zirkulazio-zirkuitua berritzeko, fluido-galera konpentsatzeko eta sistemaren presioa denbora errealean egonkortzeko eskuzko esku-hartzerik gabe.

Zigiluaren higadura areagotzen bada edo kanalizazio-ihes apur bat gertatzen bada, hesi-fluidoaren gehiegizko galerak sistemaren presioa ezarritako atalasearen azpitik jaistea eragingo du, eta bat datorren presio-interruptoreak alarma piztuko du automatikoki. Eragiketa- eta mantentze-langileek hesi-likido garbi eta bateragarria bete dezakete fluidoa betetzeko atakaren bidez, sistemaren presioa azkar berreskuratzeko eta ekipoaren funtzionamendu etengabea eta segurua bermatzeko.

Eguneroko funtzionamendu eta mantentze-lanetarako ohar nagusiak

Funtzionamendu eta mantentze normalizatuak ezinbestekoak dira 53B sistemaren epe luzerako funtzionamendu egonkorra izateko. Eguneroko lanean, honako gako hauek landuko dira:

• Bateragarritasun-proba bat egin behar da aldez aurretik hesi-fluidoaren eta prozesu-erregimenaren artean, barne-iragazketak eragindako materialaren kutsadura, eskaladura edo korrosioa saihesteko.
• Aldian-aldian ikuskatu metagailuaren aurretiko nitrogenoaren presioa. Osatu nitrogenoa garaiz presioa gainditzen bada, eta ordezkatu maskuria berehala zahartzen denean edo hondatuta dagoenean.
• Erabat airea hodietatik airea ekipamendua martxan jarri aurretik, aire-blokeoaren ondorioz zirkulazioa etetea saihesteko, eta horrek marruskadura lehorra eta zigiluak erretzea ekar dezake.
• Garbitu erregularki eskala eta olio-orbanak bero-trukagailuan, beroa xahutzeko eraginkortasuna bermatzeko eta gehiegizko tenperaturak eragindako hesi-fluidoaren hutsegitea saihesteko.
• Presio-alarma sistema DCS kontrol-sistemara konektatzea gomendatzen da presio baxuko abisu goiztiarra automatikoki gauzatzeko eta ekipoen akatsak gehiago zabaltzeko.

Laburpena

Laburbilduz, API PLAN 53B husketa planaren muina maskuriko metagailuaren presio independentean egonkortzean datza, hozte eta konpentsazio zirkulaziorako hiru etapako begizta itxiko sistemarekin konbinatuta. Zigilu mekaniko bikoitzak guztiz babesten ditu aurrepresioaren bidez presio-hesi bat ezarriz, ponpaketa-eraztunaren bidez behartutako hoztea ezarriz eta metagailuarekin presio konpentsazio eta egonkortze automatikoa lortuz.
